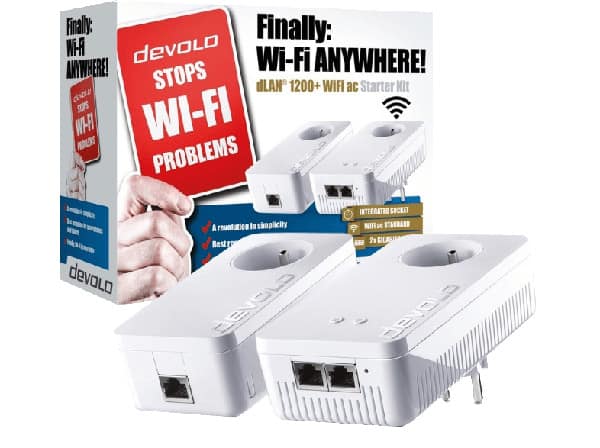

devolo wifi | dLAN 1200+ wifi ac starter kit

devolo wifi

Bron: devolo.nl

devolo wifi 1200 dLAN serie powerline bespreking.
De Devolo powerline is vervolgens je snelle internet langs het stopcontact oplossing.
Via het elektriciteitsnetwerk  sluit u zodoende computers en andere netwerkapparaten aan op het internet.

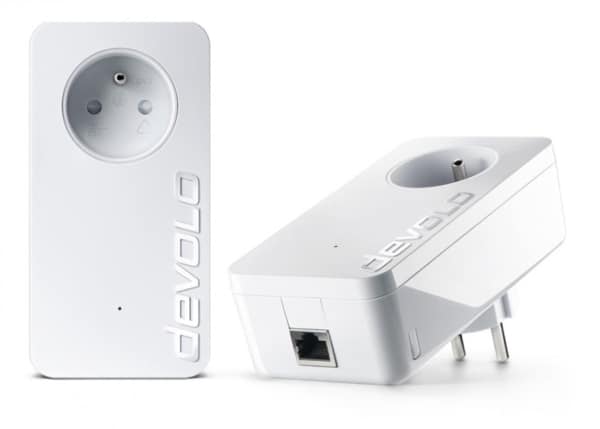

De Devolo dLAN 1200+ wifi ac powerline starter kit is vervolgens één van de nieuwste generatie powerline adapters. Met ingebouwde 802.11 ac wifi radio.

De devolo wifi 1200+ beschikt bovendien terug over een stopcontact.
 Dit met de bedoeling dat je geen stopcontacten in je huis verliest.
En bovendien zit er in het stopcontact een ontstoring circuit.

Deze kit is daarentegen compatibel met alle gangbare internet-routers en zorgt in het hele huis voor een constant en bovendien een snel signaal.

De door Devolo vervaardigd range+ Technology staat daarbij garant voor stabiele verbindingen met grotere bereiken tot maximum 300 meter elektriciteit kabel.

Je ziet dat Devolo steeds beter materiaal vervaardigd betreft powerline adapters.

devolo wifi

Bron: devolo.nl

Technische bijzonderheden over de Devolo dLAN 1200+ wifi ac powerline starter kit.

Technieken die bij Devolo tot succes leiden

De grote snelheid op het elektriciteitsnet van je huis wordt vervolgens behaalt omdat devolo wifi gebruikt maakt van verschillende technieken waar ze vervolgens goed over hebben nagedacht.

Deze technieken zijn hieronder opgesomd.
In vergelijking met de reeds besproken Powerline adapter zonder wifi is de vooruitgang niet meer te vergelijken.

Wat is en doet MIMO techniek

Bron: devolo.nl

Dit staat voor Meerdere In, Meerdere uit of anders gezegd in Engelse term Multiple Input, Multiple Output.
Immers dit is dezelfde techniek die bij wifi radio's wordt gebruikt waardoor de snelheid flink kan worden opgeschroefd.

Range+ technologie

devolo wifi

Bron: devolo.nl


Daarentegen gebruikt devolo wifi de door hun voor patent aangemelde range+ technologie.
Die optimaliseert de gegevenstransmissie van de router, pc's en dergelijke meer bij je thuis.

Bij hun techniek wordt vervolgens niet alleen gebruik gemaakt van de twee fazen van de elektriciteit kabels maar daarentegen ook van de aarding voor een grotere reikwijdte.

Wifi move technologie

devolo wifi

Bron: devolo.nl

WiFi Move Technology is een functie voor het synchroniseren van de wifi-instellingen van alle wifi-adapters.

De wifi move technologie zorgt vervolgens voor een goede wifi dekking ook op grote oppervlakten.
Omdat meerdere adapters automatisch worden samengesmolten tot één wifi netwerk.

Dit laat me weliswaar denken aan een roaming netwerk.

Wat te doen bij meer dan 2 fasen?

Door het hoogfrequentie overspringen worden zodoende de datasignalen over alle fasen verdeeld.

De enige vereiste hiervoor is een parallel verloop van de fasen.

Dit hoogfrequente overspringen houdt een demping in en kan tot vermogensverlies leiden.

Maar zal nooit leiden tot het verlies van je verbinding of zeer traag data verkeer.

Energie zuinigheid

Energie zuinig is de devolo wifi ook al door gebruik te maken van PowerSafe techniek die vervolgens een minimaal energie verbruik garandeert.

Veiligheid en privatie

De Devolo wifi powerline heeft een 128 AES encryptie wat je netwerk veilig maakt.
De buren zullen je gegevens niet kunnen uitlezen mits je de beveiliging hebt geactiveerd.

dLAN 1200+ wifi ac powerline starter kit installatie

devolo wifi

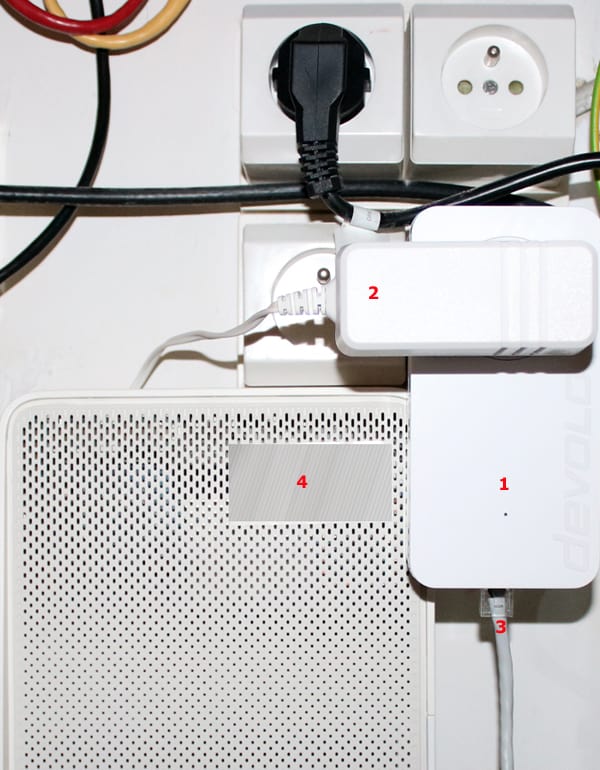

1- Devolo dLAN 1200+ wifi ac powerline in de meterkast.
Deze heeft dus maar 1 ethernet aansluiting onderaan.
2- Voeding Telenet modem.
3- Ethernet kabel naar Telenet modem.
4- Telenet modem.

​​​​Stap nummer1 aan de modem/router zijde.
Steek de dLAN 1200+ adapter in het stopcontact en sluit deze aan op je router.

In dit voorbeeld een Telenet router.
De voeding adapter van Telenet steek je gerust in de devolo wifi powerline adapter.

Zo een powerline adapter wordt ook een homeplug genoemd.
Dit geeft vervolgens geen storingen evenals beïnvloed dit de snelheid niet.

devolo wifi

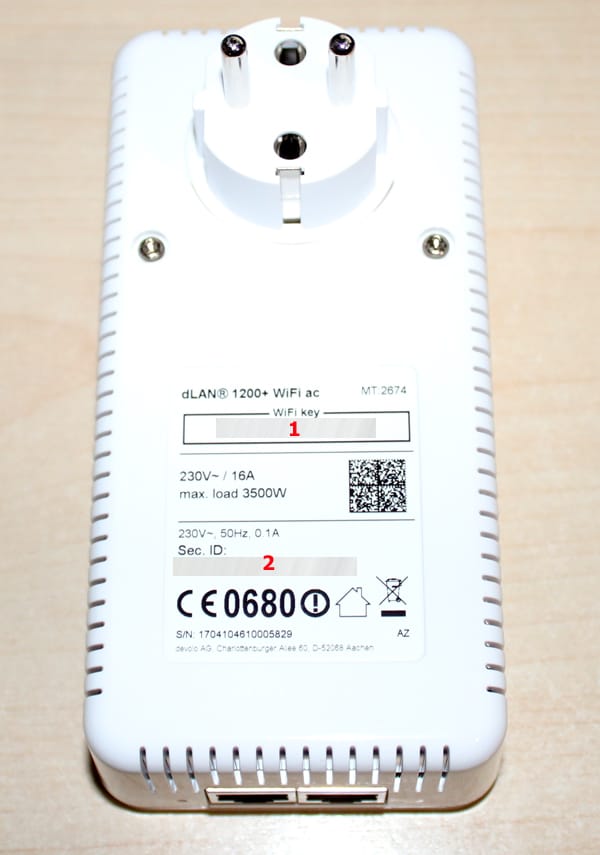

Stap 2 Noteer vervolgens de wifi code (wifi-key) zoals vermeld op de achterzijde van de powerline adapter.

Deze is met nummer 1 gemarkeerd.
Plug vervolgens de devolo wifi powerline met de twee Gigabit ethernet aansluitingen  in een  stopcontact.

Wacht vervolgens tot de led in het linkse knopje begint branden.

Dit duurt al met al ongeveer 50 seconden.

Downloaden en installeren van Devolo cockpit

Devolo Cockpit! De nieuwe Powerline-software voor Devolo gebruikers.
 Het gemakkelijk te bedienen programma biedt vervolgens talrijke statusindicaties aan zoals:

De status  zoals de verbindingskwaliteit van al de  afzonderlijke dLAN adapters. Maar ook de controle over de codering en configuratie van de Devolo powerlines.

 Een software assistent zorgt onder andere voor gerichte tips voor de optimalisatie van de verzendsnelheid in het dLAN netwerk.

devolo wifi

Download vervolgens de software door op de groene knop hierboven te klikken.

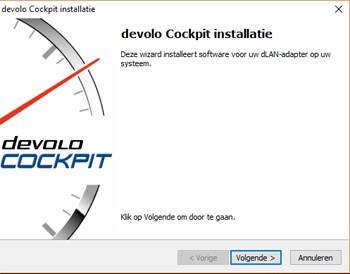

Dubbelklik verder op de gedownloade file en klik daarna op "volgende".

devolo wifi

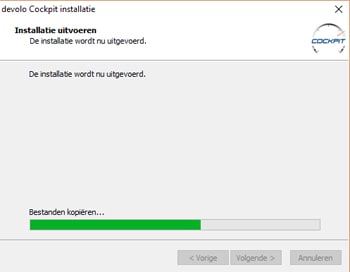

De installatie verloopt vlot, je hoeft verder niets te doen dan de  instructies op te volgen.

devolo wifi

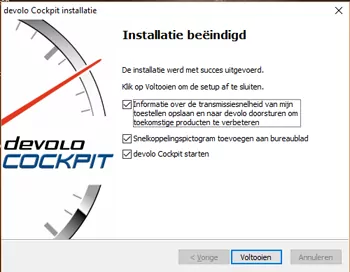

Voordat je de installatie kan voltooien moet je nog enkele vakjes aan of uit vinken.
Mits je goedkeuring kan je de transmissiesnelheid doorzenden naar Devolo.

Ik heb daar geen problemen mee omdat dit helpt om de powerline adapters te helpen optimaliseren.

Voor de rest van de vakjes weet je zelf wat je wil of niet.
Klik verder op "voltooien".

devolo wifi

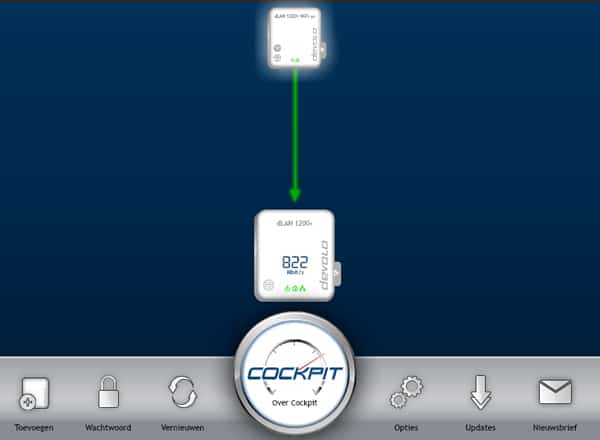

De Devolo Cockpit software zal vervolgens opstarten indien je het vakje niet hebt uitgevinkt.

Devolo netwerk beveiliging setup met behulp van de cockpit software.

Je kan uiteraard ook kiezen voor de setup met de knopjes bediening maar ik verkies voor een duidelijke en veiliger manier van werken.

De Devolo wifi detecteert en verbindt de powerline adapters automatisch.
Maar daar staat tegenover dat je zelf een paswoord moet gaan inzetten.

Toch verkies ik het vervolgens om het op deze manier uit te voeren.

devolo wifi

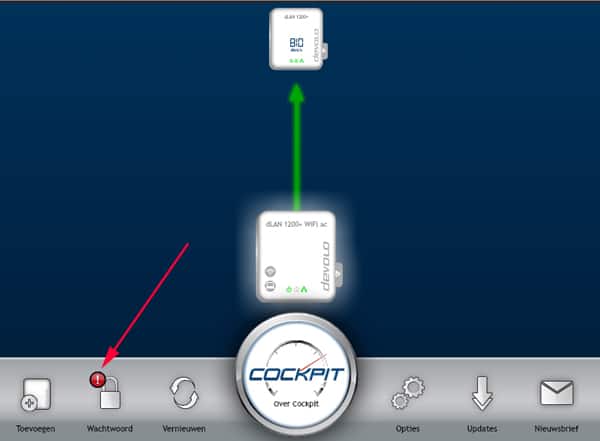

Eens er een link is opgebouwd zal de Devolo Cockpit software prompt gaan aanduiden dat er nog geen paswoord is aangemaakt en dat de data daarmee kan uitgelezen worden.
Klik zodoende op "wachtwoord".

devolo wifi

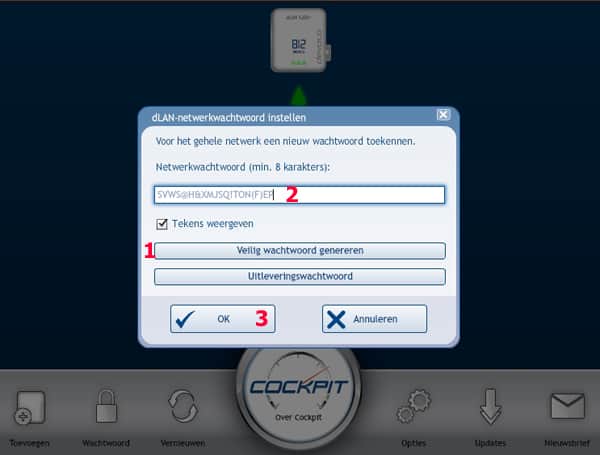

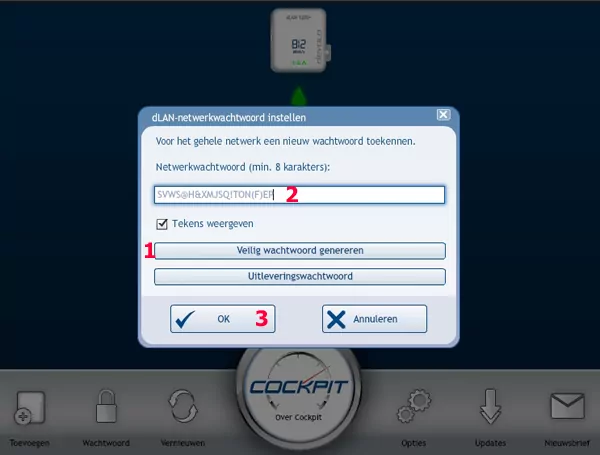

1- Om een wachtwoord voor je netwerk in te stellen klik op "veilig wachtwoord genereren".

2- Het wachtwoord dat is gegenereerd is een paswoord met al hoofdletters.
Zodoende heb ik er bepaalde tekens bij ingevoegd.

3- Ten slotte klik op "ok".

OPGELET! Dit paswoord heeft niets te maken met de wifi instellingen.

devolo wifi

Na deze paswoord instellingen te hebben uitgevoerd.

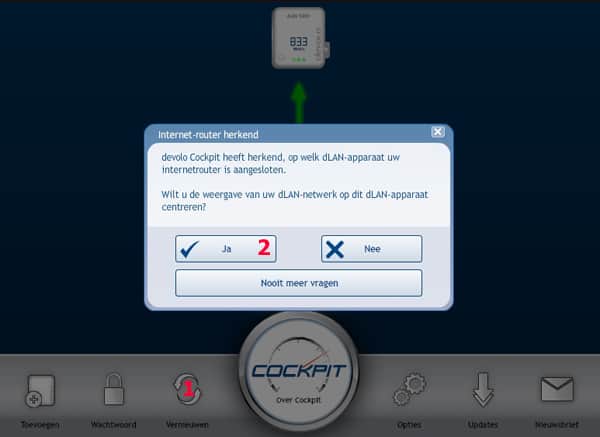

1- klik op "vernieuwen".

De Devolo software heeft nu de homeplug herkent die aan de internet modem/router hangt.

2- Bevestig met "ja".

Devolo powerline draadloze beveiliging configureren

devolo wifi

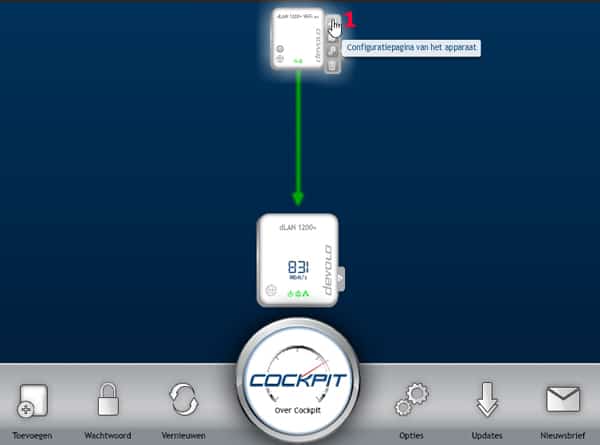

Klik op het kleine pijltje rechts van de Devolo device met wifi.

devolo wifi

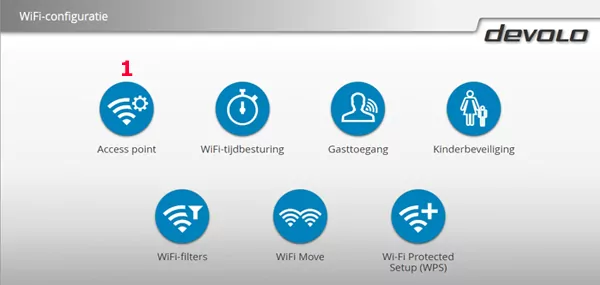

Vervolgens klik op het icoon "access point".

devolo wifi

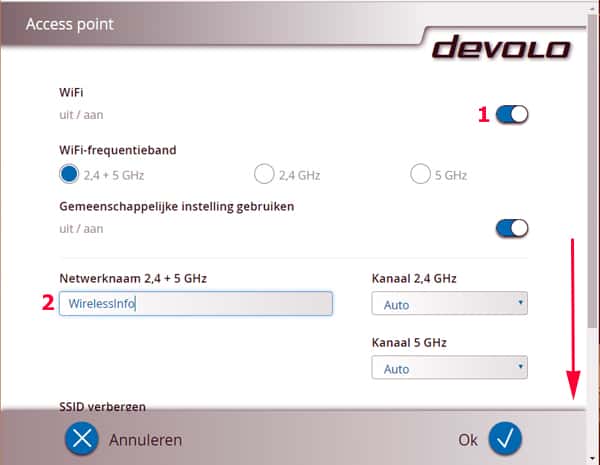

1-Controleer vervolgens of de wifi is aangezet.
2- Verder geef een naam in dat het access point moet uitzenden.
Scrol vervolgens naar beneden.

devolo wifi

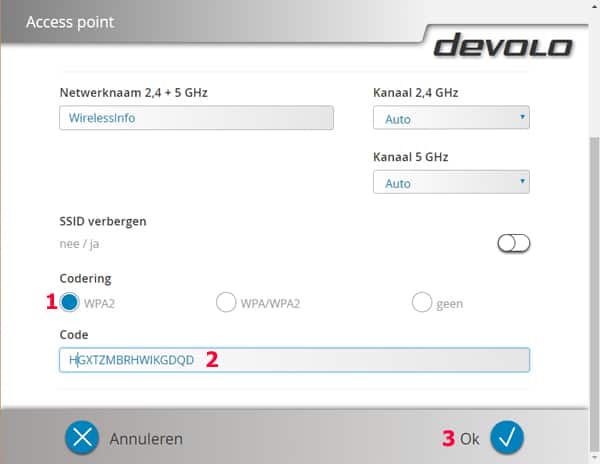

1- Als codering vink je WPA2 in, dit is bovendien de veiligste codering, ondanks die ook al is gekraakt is dit beveiligingslek terug dichtgemaakt.

2- Vorm een paswoord met alle soorten van combinaties van hoofd, kleine letters, cijfers en tekens.

OPGELET! Oudere types van draadloze netwerkkaarten zijn vervolgens niet compatibel met deze vorm van paswoorden.

3- Klik op "ok".

devolo wifi

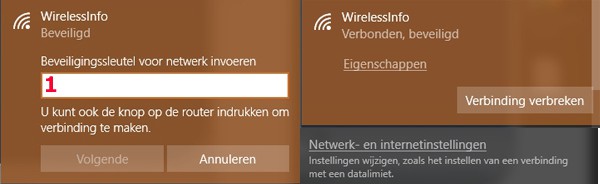

Ik log in op mijn laptop en moet zeggen dat de inlog zeer vlot verloopt.
1- Voer vervolgens het juist aangemaakte paswoord in.
Als alles goed is kan je inloggen op de devolo wifi powerline adapter.

Devolo guest wifi configuratie

devolo wifi

Je kan zodoende op de powerline een gast wifi netwerk configureren op een zeer eenvoudige manier.

Devolo neemt de meeste controle over.

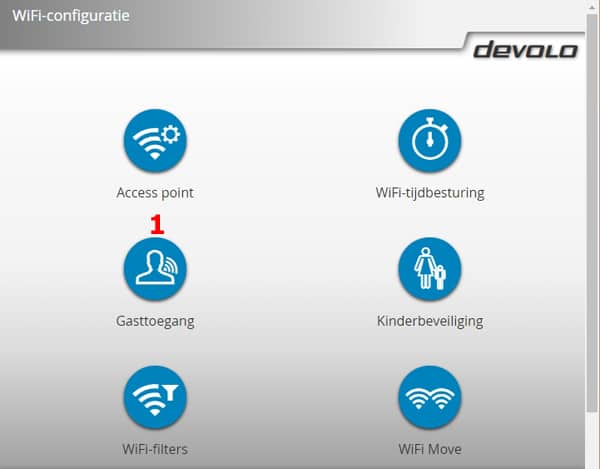

1-Klik daarvoor op "gasttoegang".

devolo wifi

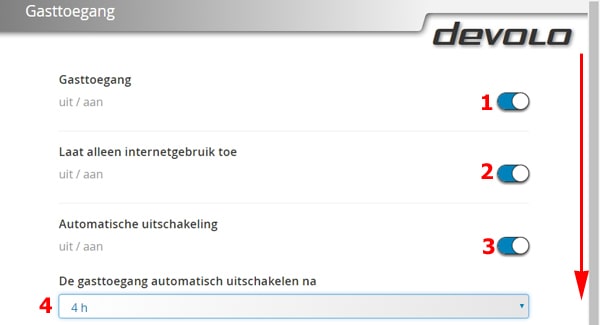

1-Schakel de gasttoegang in.

2- Schakel "laat alleen internet gebruik toe.
Anders gezegd gaat Devolo de nodige poorten openen.
De rest wordt zodoende afgesloten. Surfen op internet en emails versturen werkt.

3- Als je gasten weg zijn na een uur of 4 kan je de Devolo het gastnetwerk laten uitschakelen.

 4- De tijd dat je guest netwerk online blijft is door middel van het selecteren van de tijdsduur.
Scrol verder naar beneden.

devolo wifi

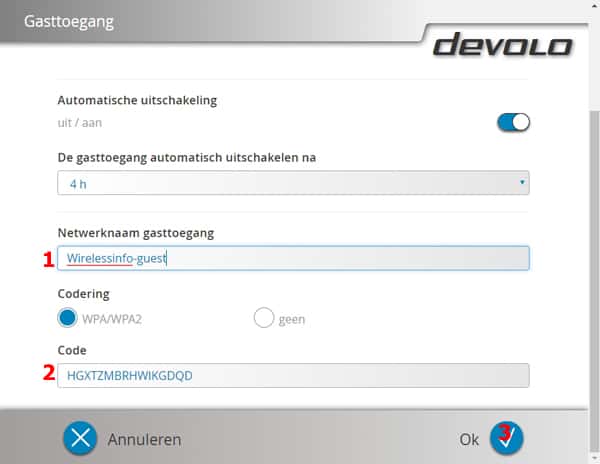

1- Bij netwerknaam gasttoegang kies je vervolgens een naam uit.
2- Geef de WPA2 sleutel in voor de wifi beveiliging.
Dat was het wat betreft de Guest toegang configuratie.

Geef je Devolo powerline adapters een naam

Het is gemakkelijk als je de devolo wifi powerline adapters van een naam voorziet.
Je moet zodoende niet gaan zoeken op de Devolo cockpit software welke device waar is ingeplugd.
Vandaar dat ik je toon de Devolo powerline adapters een naam te geven.

devolo wifi

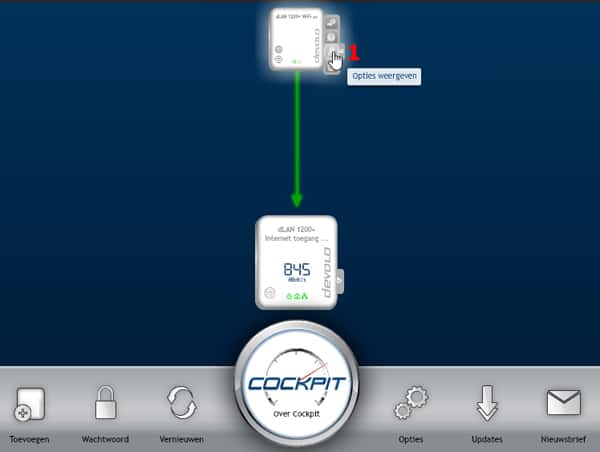

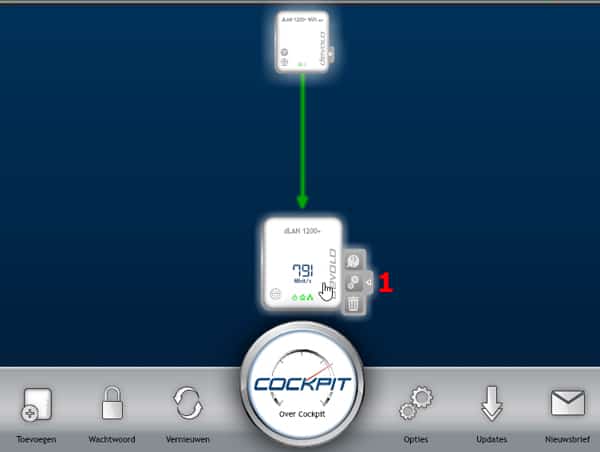

1- Klik op het pijltje en vervolgens op de kantwieltjes.

devolo wifi

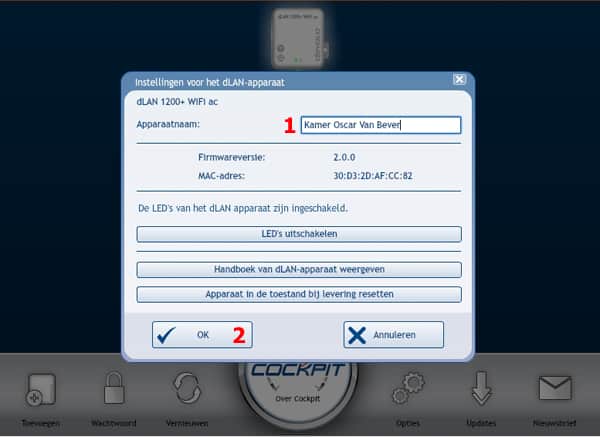

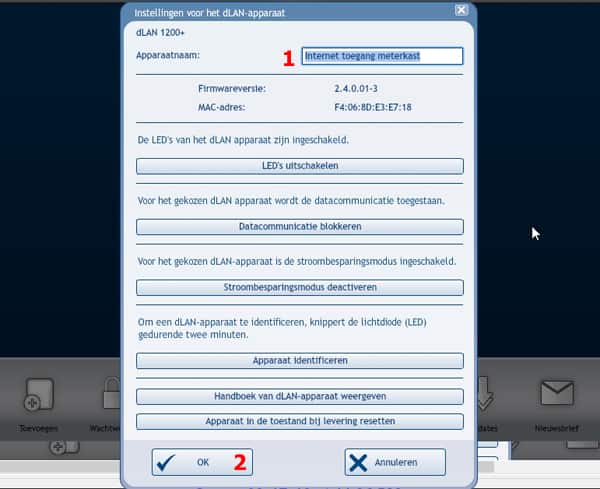

1- Bovenaan geef een naam of plaats in.
2- Verder klik op "ok".

devolo wifi

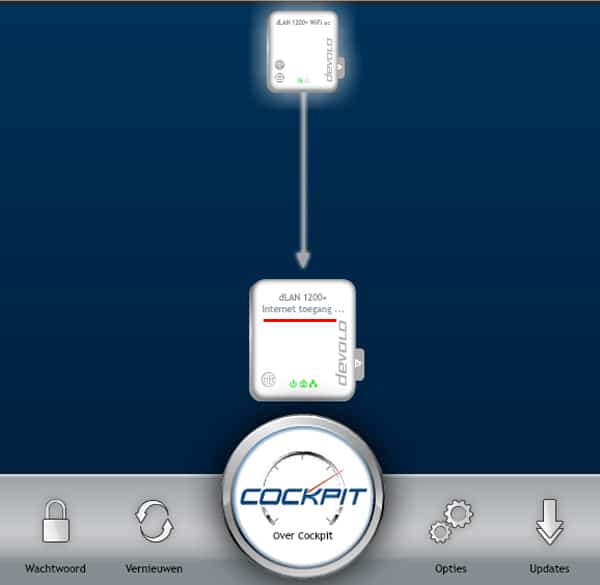

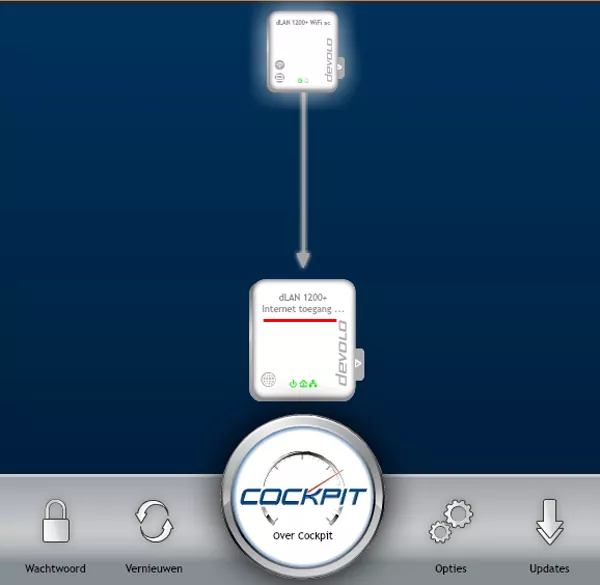

De naam staat boven de rode lijn op het device.

devolo wifi

1- Klik zodoende terug op de kant wieltjes van het ander Devolo device.

devolo wifi

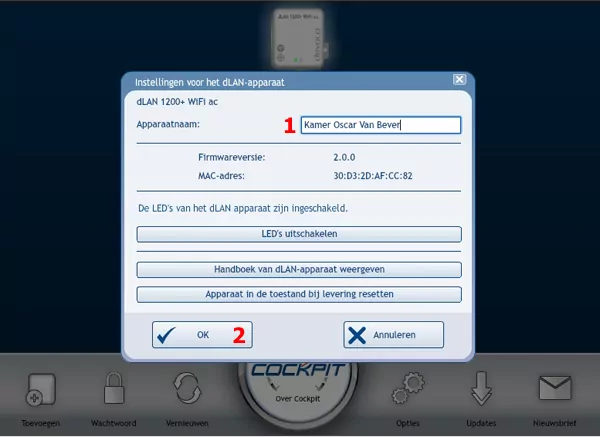

1- Geef vervolgens bovenaan de naam in.
2- Klik om te sluiten op "ok".

devolo wifi

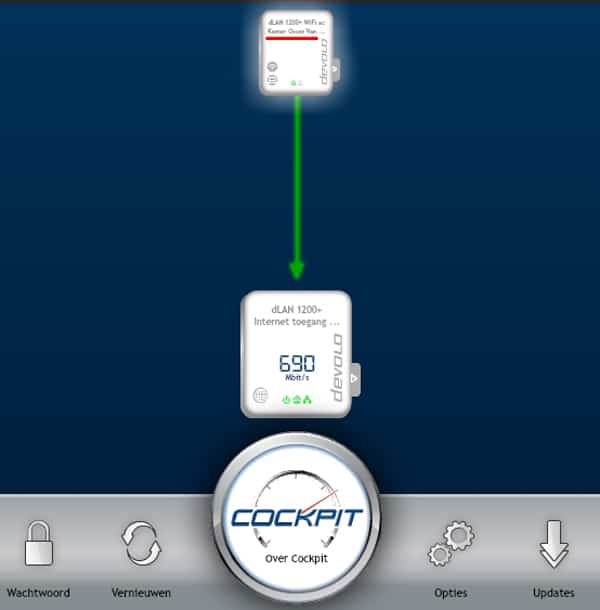

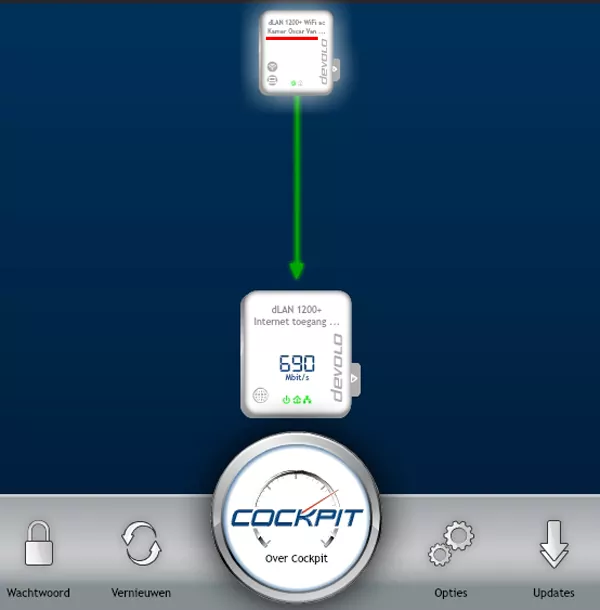

De Devolo powerline adapters zijn van een naam voorzien en zodoende gemakkelijk terug te vinden.

Voor bedrijven kan je bijvoorbeeld het nummer van het stopcontact worden over genomen zodat je ook te weten komt op welk kring het device zich bevind.

Reset je Devolo powerline terug naar de fabrieksinstellingen.

devolo wifi

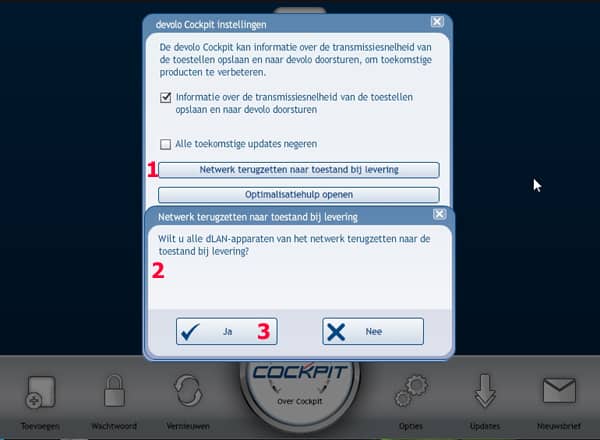

Ben je niet zeker van je configuratie, kan je vervolgens de powerline resetten naar de fabrieksinstellingen.

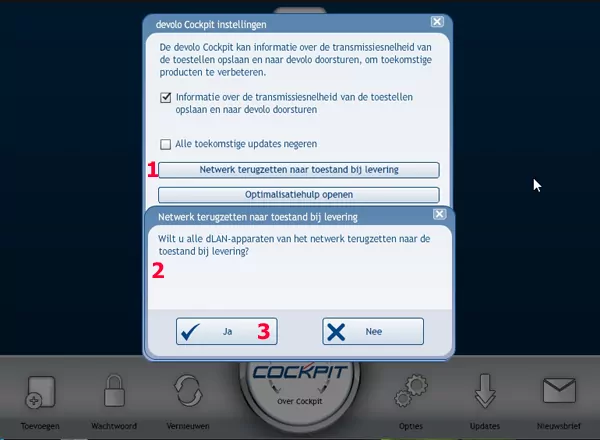

1- Klik daarvoor op "netwerk terugzetten naar toestand bij levering".
2- Je ziet het bevestigingsvenster.
3- Bevestig met ja.

Firmware upgrade van de Devolo powerline adapters

Ofschoon de powerline adapters met zorg zijn vervaardigd kan er vervolgens altijd een veiligheidslek of een verbetering nodig zijn.

Verwaarloos dus nooit de firmware upgrades.
Daar staat tegenover dat je steeds zal beschikken over de veiligste en stabielste Powerline adapters.

devolo wifi

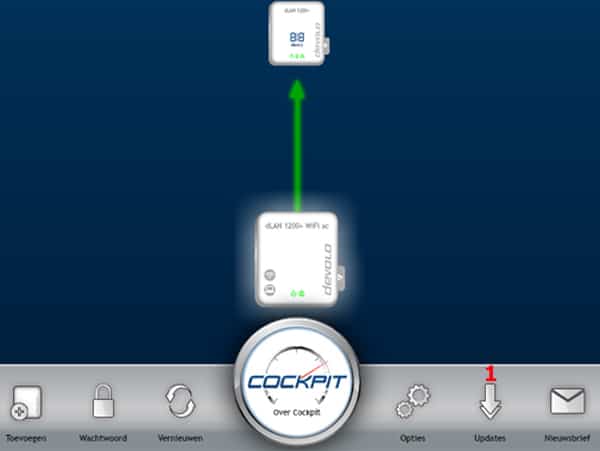

1- Klik op "updates".

devolo wifi

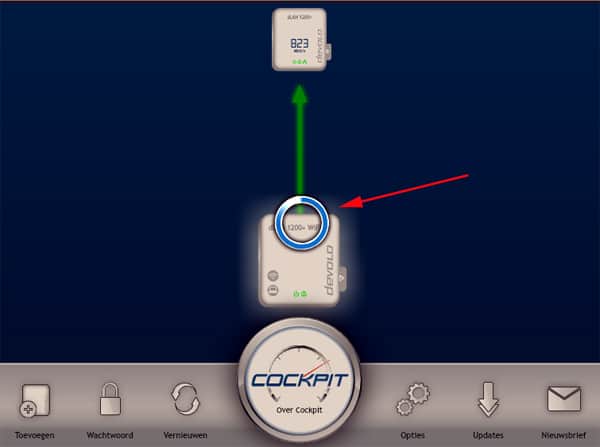

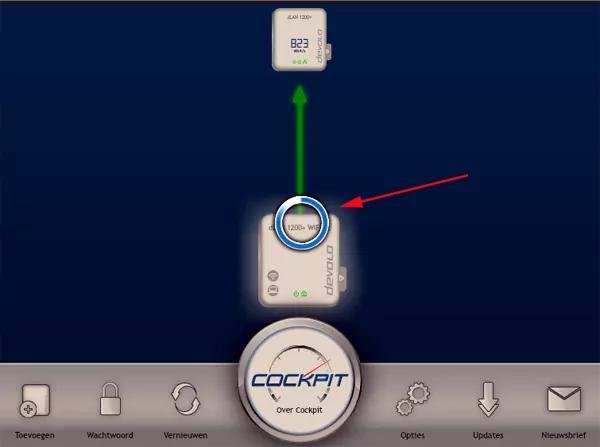

De software zoekt op het internet naar de laatste nieuwe firmware.
Voor al je aangesloten toestellen.
Dit kan je vervolgens zien aan de ronddraaiende cirkel.

devolo wifi

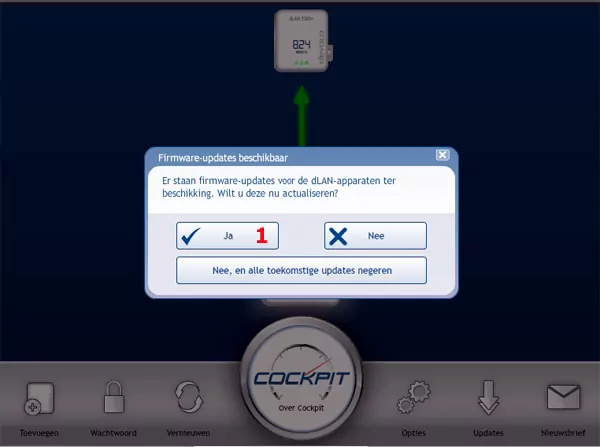

Nadat de zoektocht is uitgevoerd zal de Devolo Cockpit software één voor één je powerline adapters gaan upgraden.
Je zal per device je goedkeuring moeten bevestigen door op "ja" te klikken.

devolo wifi

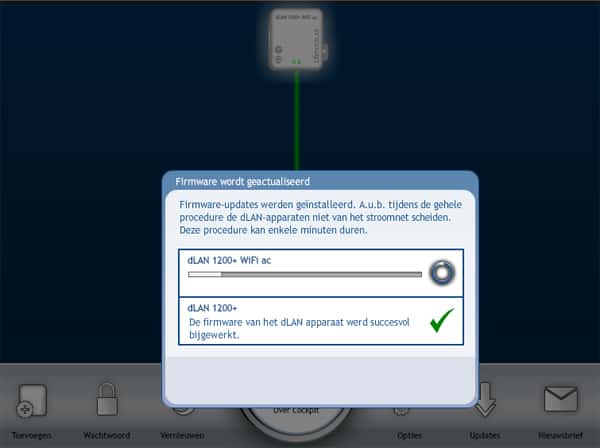

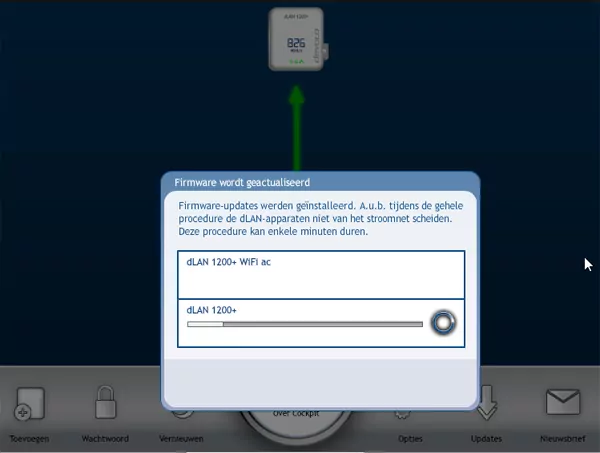

De upgrade is intussen opgestart.
Opgelet! koppel nooit de powerline adapters los van de stroom en van het internet.

devolo wifi

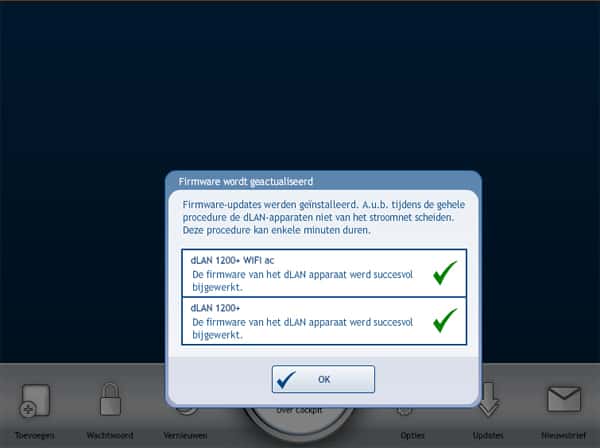

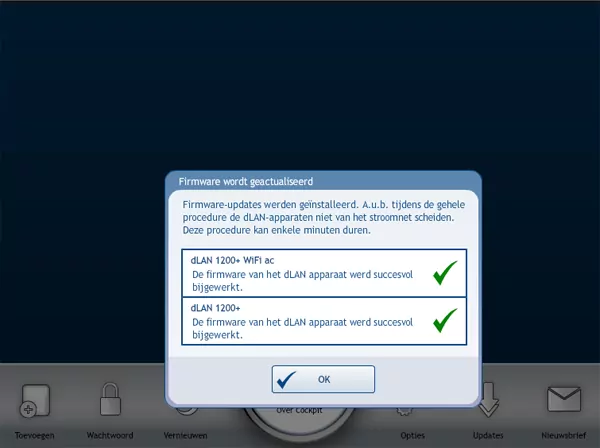

Aangenomen dat alles goed is gegaan is de eerste firmware upgrade geslaagd.

devolo wifi

 De updates worden vervolgens voor al de toestellen uitgevoerd.

Devolo powerline adapter optimaliseren

Als je powerline adapters wil gebruiken moet je vervolgens een paar basis kennis hebben.

Onder andere moet je weten hoe de powerline en rand apparatuur op het netstroom aan te sluiten.

Mits het toepassen van deze raadgevingen zal je powerline vervolgens een goede of slechte performance hebben.

devolo wifi

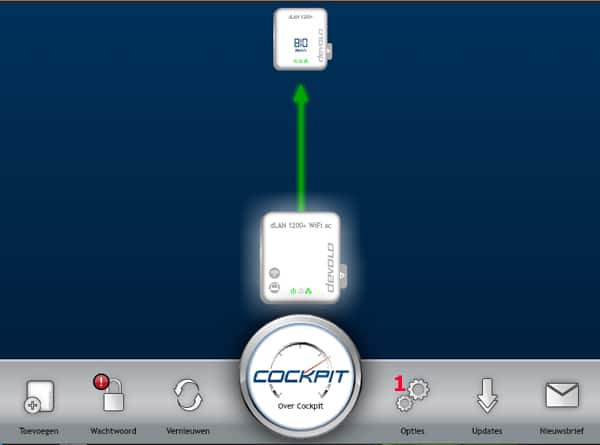

Om je powerline adapter te optimaliseren klik je op "opties".

devolo wifi

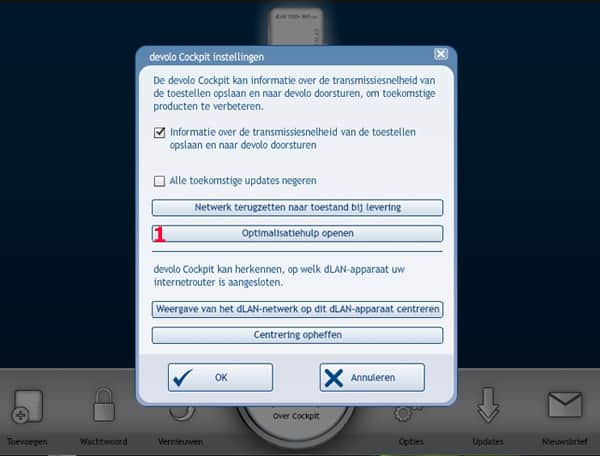

1- Klik op optimalisatiehulp openen.

devolo wifi

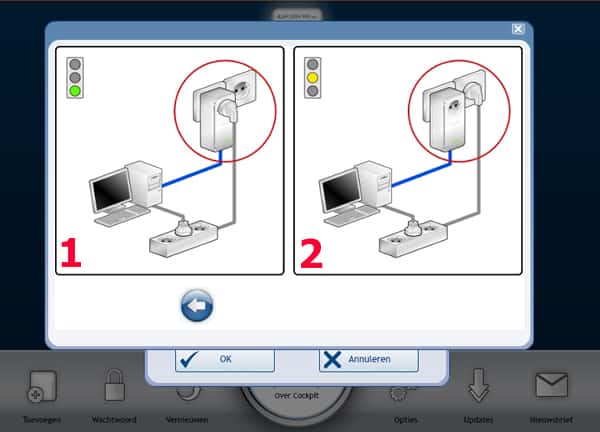

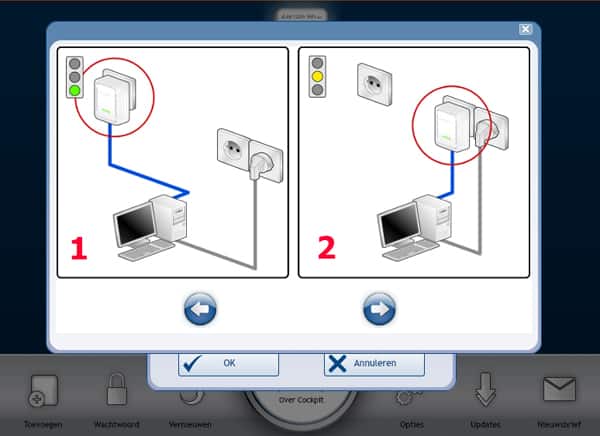

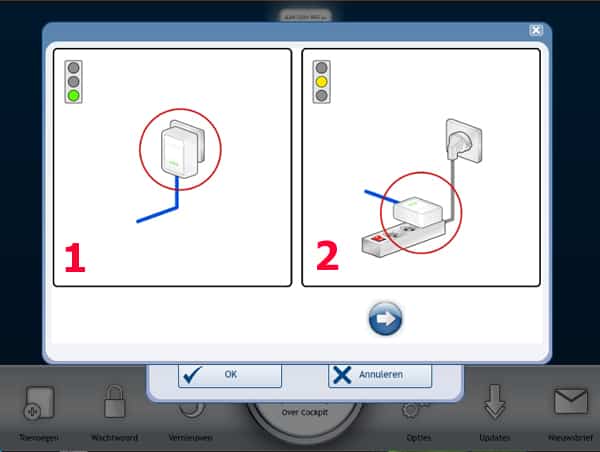

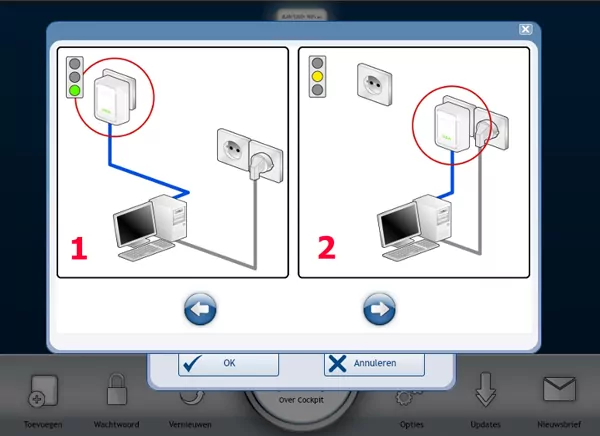

1 is altijd de correcte aansluiting vervolgens is afbeelding 2 geen aanrader.
Gebruik nooit de Devolo adapter aangesloten op een verlengsnoer.

Deze moet vervolgens rechtstreeks in een vast stopcontact zitten omdat anders het signaal sterk wordt verminderd.

devolo wifi

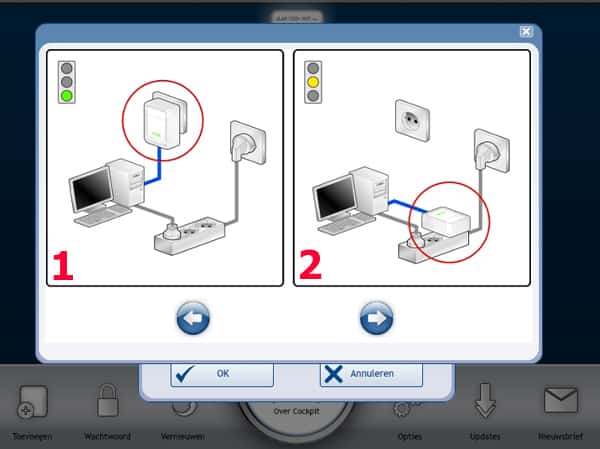

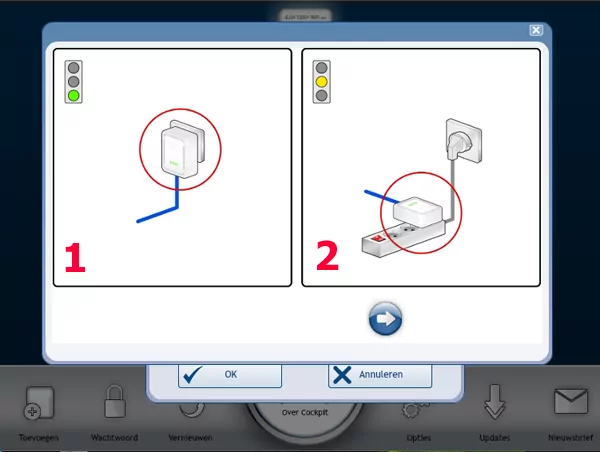

Hier komt het er terug op neer geen stekkerblok te gebruiken om zodoende je powerline adapter in te pluggen.

Hier komt er nog eens bij dat als je randapparatuur aansluit op dezelfde stekkerblok al twee elementen voor een slecht rendement gaat zorgen.

1- De powerline of anders gezegd de homeplug in een stekkerblok aangesloten.
2- De randapparatuur gaat ook de homeplug gaan storen.
Dit beïnvloed enorm de kwaliteit van het signaal.

devolo wifi

De Devolo homeplug verder in een dubbel stopcontact samen met je randapparatuur pluggen is geen aanrader.

Plug je randapparatuur zodoende in een verder verwijderd stopcontact om de storingen te minimaliseren of anders gezegd te reduceren.

devolo wifi

De meeste powerline adapters van Devolo hebben een doorvoer stopcontact.
Het is aangeraden om vervolgens een stekkerblok te gebruiken en in het doorvoer stopcontact te plaatsen.

Waarom? Omdat dit doorvoer stopcontact vervolgens een inwendig ont-storingsfilter beschikt.

Als je daar je PC en andere randapparatuur op aansluit.
Zijn alle toestellen vervolgens ontstoort waardoor de kwaliteit van de devolo wifi powerline adapter snelheid verbetert.

Uitgeteste onderwerpen met de Devolo powerline wifi

Devolo powerline wifi transporteert de VLANS tags door

​Deze test is uitgevoerd met twee Mikrotik hEX 750Gr3
Dit op de volgende wijze

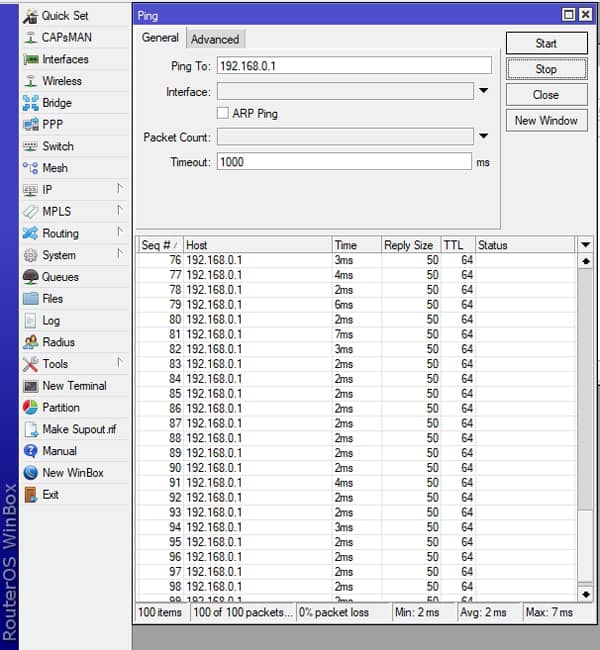

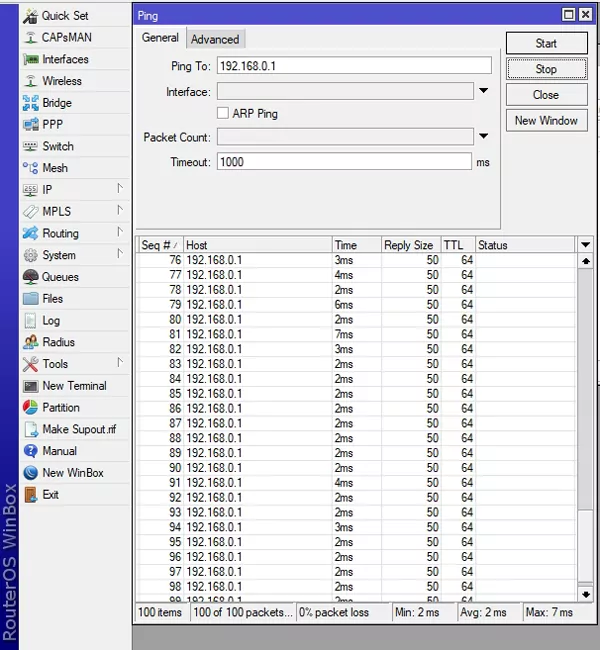

Ping test 100x met packet size 50

Er is een ping test uitgevoerd met tussen de powerline adapters een draaiende microgolf oven.

Geen enkele packet loss kon worden vastgesteld bij 100 pings.

Onderaan de screenshot zie je het resultaat.

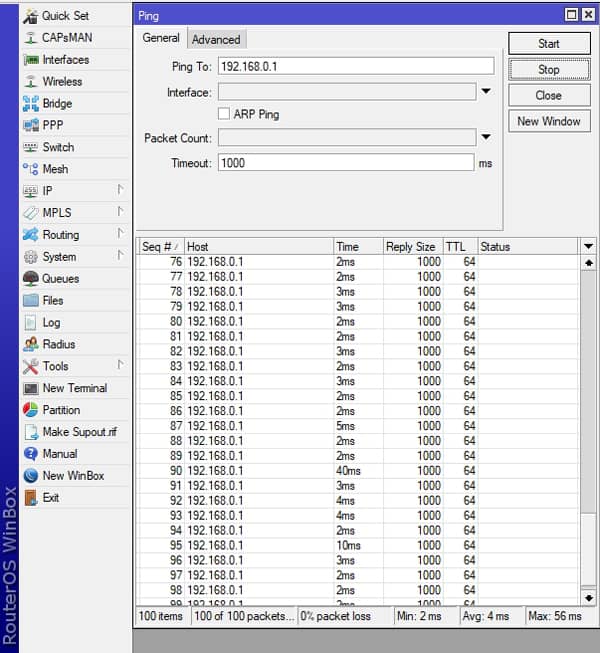

Ping test 100x met packet size 1000

Er is een ping test uitgevoerd met tussen de powerline adapters een draaiende microgolf oven.

Geen enkele packet loss kon worden vastgesteld bij 100 pings.

Onderaan de screenshot zie je het resultaat.

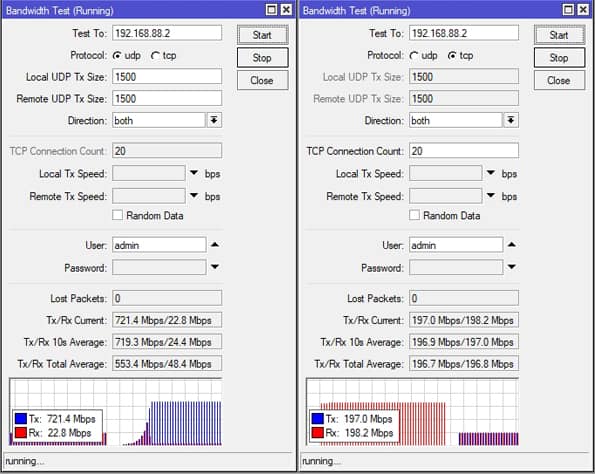

​Snelheidstesten over de kabel

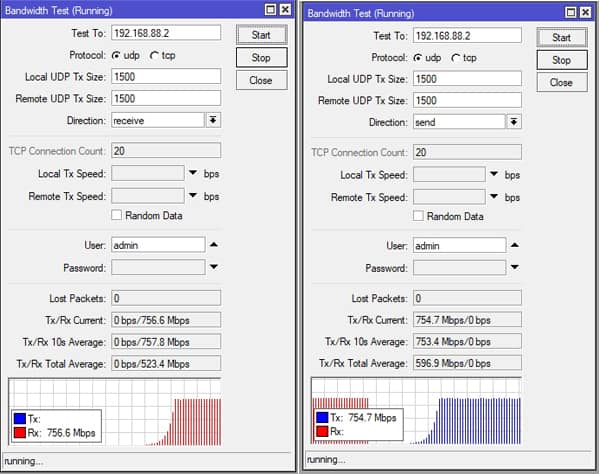

Deze test is uitgevoerd met het UDP protocol.
Het zenden en ontvangen zijn afzonderlijk uitgetest.
Zie op de screenshot naar het resultaat.

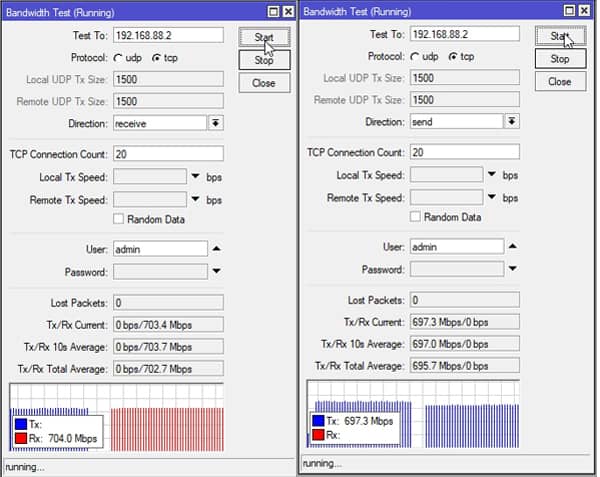

Deze test is vervolgens uitgevoerd met het TCP protocol.
Het zenden en ontvangen zijn zodoende afzonderlijk uitgetest.


Zie op de screenshot naar het resultaat.
Daar TCP het netwerk zwaarder belast door zijn manier van werken vindt ik het resultaat verbluffend.


Het TCP/IP  protocol bied een stabiele, betrouwbare netwerkverbinding.

TCP heeft als kenmerken dat het gegevens in een datastroom kan versturen, waarbij de garantie wordt geleverd dat de gegevens aankomen zoals ze verstuurd werden.

De eventuele communicatiefouten worden vervolgens zowel in de gegevens zelf als in de volgorde van de gegevens gecorrigeerd .

Daarom is TCP/IP meer belastend voor je netwerk en netwerk router.

Links zie je verder het resultaat bij het verzenden en ontvangen tegelijkertijd met het UDP protocol.

Rechts zie je eveneens het resultaat bij het verzenden en ontvangen van de TCP/IP pakketjes.
Veel trager wegens de fout correctie procedure.

Conclusie over de Devolo dLAN 1200+ wifi ac powerline starter kit.

Kortom een prachtig ontwerp van Devolo met het oog op het internet en netwerk comfort.

Een toestel dat buiten mijn verwachtenge in zeer goed functioneert.
Er zullen hier nog testen worden afgenomen en online gezet worden indien ik hiertoe in staan ben.

Devolo vervaardigd ook betrouwbare rookmelders die je op een 4 tal manieren verwittigen: een sirene, licht, SMS en email.

Devolo jullie zijn goed bezig!
