synology nas bonding configuratie

Synology nas bonding configuratie kan de performance van je NAS veel verbeteren. Je kan Synology nas bonding configureren als je nas over twee netwerkpoorten beschikt.

Bonding wordt ook link aggregation genaamd. Link aggregatie is een techniek die twee of meerdere netwerkpoorten kan bundelen.
Je Synology NAS ondersteunt multi-LAN. Daardoor kan je de LAN-interfaces bundelen met behulp van de Link Aggregation-technologie.
Link aggregatie verhoogt zodoende de bandbreedte. En dit door middel van de twee netwerkpoorten samen te voegen.

Synology nas bonding heeft nog een voordeel. Bonding zorgt er namelijk ook voor dat je netwerkverbinding wordt behouden.
Dit door middel van de failover functie die synology bonding ondersteund. In het geval dat de verbinding van één interface zou uitvallen, neemt de andere interface het over. Daardoor wordt met link aggregatie ook nog eens redundantie bereikt. En dit verbeterd de stabiliteit, performance en de betrouwbaarheid van het data verkeer van en naar je Synology NAS.

Een andere vorm van redundantie is VRRP maar dan geconfigureerd op een Mikrotik router.

Moet je voor Synology link aggregatie een speciale router of managed switch kopen?

Het antwoord is kortom geruststellend "NEEN". Je hoeft daarvoor geen managed switch aan te kopen. Doch de betere bonding functies vallen dan weg.
Je kan ook een link aggregation ondersteunende switch aankopen. Dan kan je kiezen tussen alle gedemonstreerde configuraties.

Dat je de beste Synology link aggregation kan gebruiken door middel van een managed switch is dus waar. Maar indien dat op één of andere reden niet kan hoeft daarom geen probleem te zijn.  Je kan Synology nas bonding ook gebruiken bij gewone routers en switches. Doch de bonding technieken zijn dan wel beperkt tot twee mogelijkheden. Dit bespreek ik in het volgend hoofdstuk hieronder.

synology nas bonding

Bron: synology.com

De Synology nas ondersteund vier verschillende vormen van bonding technieken

synology nas bonding

Bron: dlink.com

Zonder managed switch kan je twee vormen van bonding gebruiken

Adaptive Load Balancing:
Deze mode optimaliseert het netwerkverkeer dat wordt ontvangen en verzonden door uw Synology NAS.

Deze mode kan je zoals gezegd gebruiken bij een NIET managed switch of je kan twee switchen gebruiken. Indien je toch in het bezit bent van een managed switch. Let op en schakel adaptive load belancing nooit in om fouten op het netwerk te voorkomen. Synology nas bonding met adaptive load balancing configuratie in de praktijk.

synology nas bonding
  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding

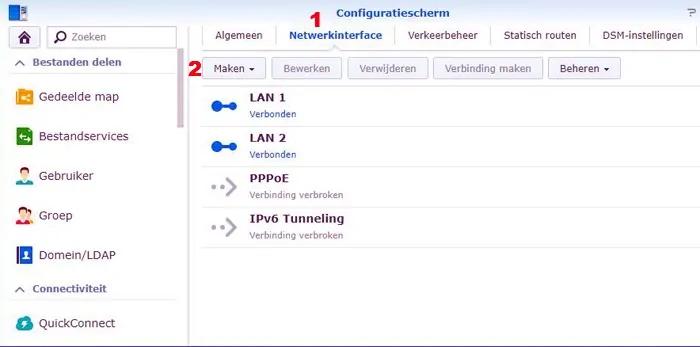

  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
synology nas bonding
  1. Om bonding in te stellen klik op "Bond maken".
synology nas bonding
  1. Selecteer "Adaptive Load Balancing" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding
  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding

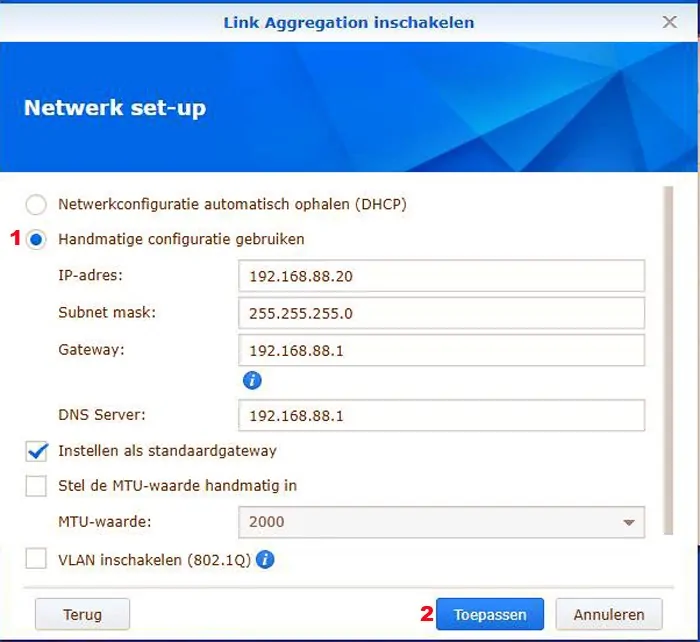

  1. Het is aangeraden om een vast IP-adres te gebruiken maak het bolletje blauw bij "Handmatige configuratie gebruiken".
  2. Klik op "Toepassen".
synology nas bonding

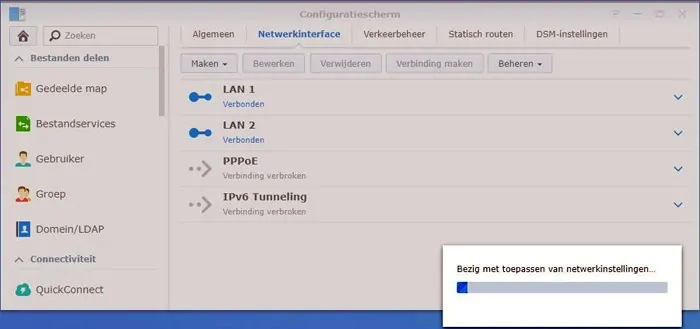

  1. De netwerk instellingen worden weggeschreven en uitgevoerd.
synology nas bonding

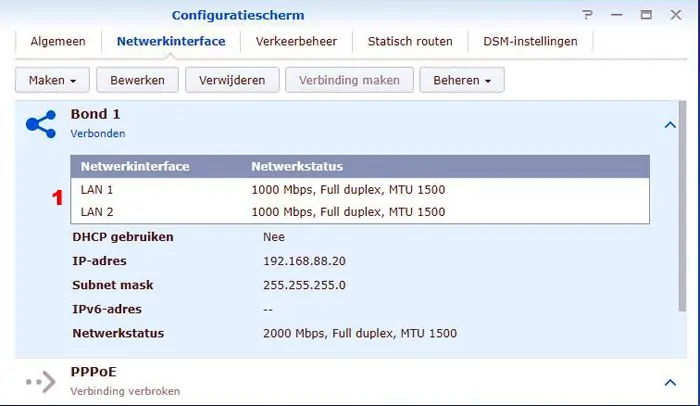

  1. Als de instellingen van kracht zijn zie je hier de status.
    Er kan een theoretische snelheid van 2000 Mbps. worden behaald.
    Dit is de eerste modus die hierboven werd besproken.

Actief / Standby:
Met deze modus biedt uw Synology NAS alleen netwerk fouttolerantie aan.

Dat wil zeggen, wanneer de actieve netwerkinterface uitvalt, zal een van de andere LAN-poort het overnemen. En dit om de netwerkverbinding te behouden.

Je kan deze modus dus configureren op een niet managed switch. En uiteraard met een managed switch die IEEE 802.3ad Link Aggregation ondersteunt.
Doch snelheidswinst wordt met deze actief/standby niet bekomen. Deze configuratie concentreert zich juist op netwerk fouttolerantie.

synology nas bonding
  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding
  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
synology nas bonding

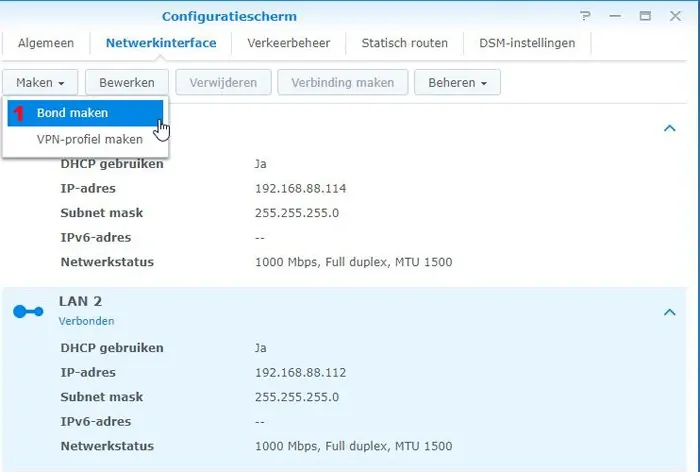

  1. Om bonding in te stellen klik op "Bond maken".
    Je ziet aan de interfaces dat deze op DHCP gebruiken staan.
    Dit om je later te tonen hoe je deze naar een vast IP-adres kan veranderen.
synology nas bonding

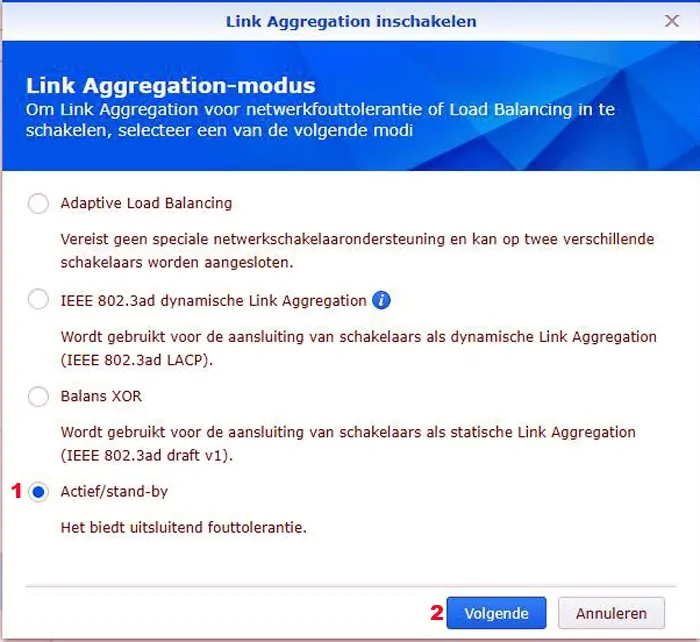

  1. Selecteer "Active/Stand-by" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding

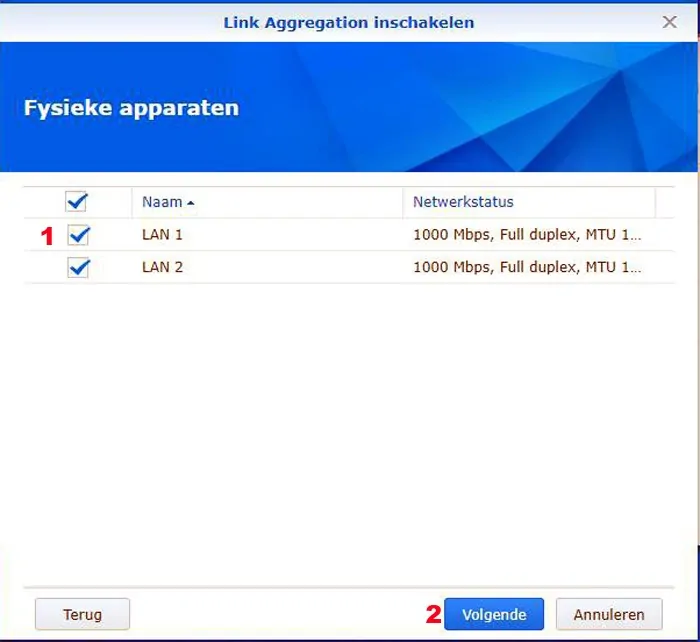

  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding

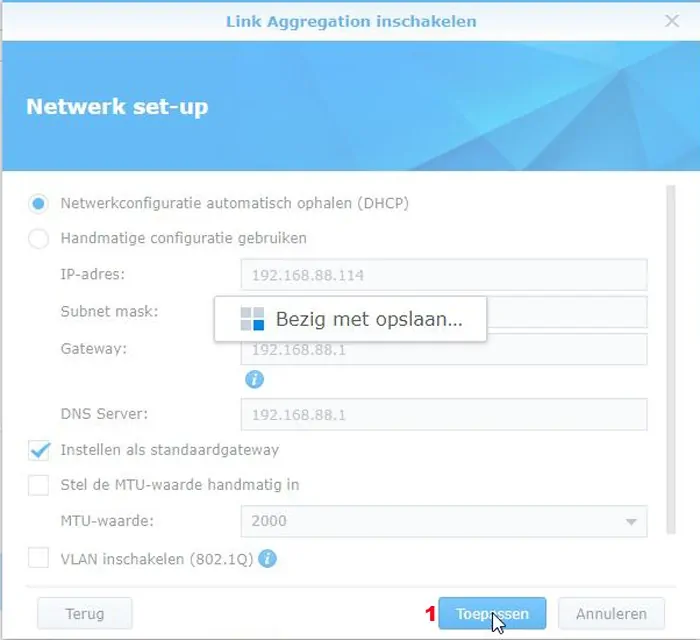

  1. Klik vervolgens op "Toepassen".
synology nas bonding
  1. De aangepaste configuratie wordt opgeslagen.
synology nas bonding

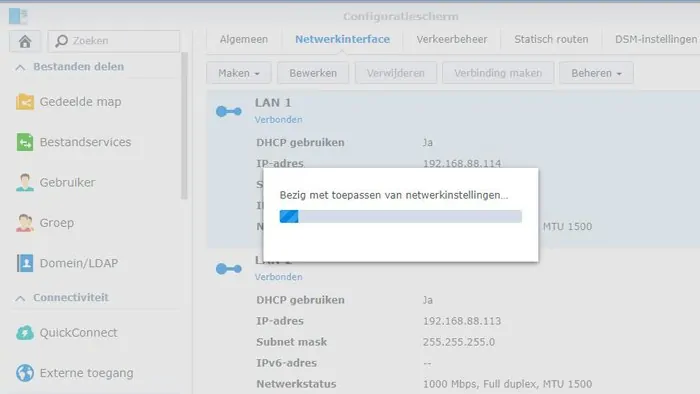

  1. Vervolgens wordt de configuratie uitgevoerd en creëerd deze de gekozen bonding modus.
synology nas bonding

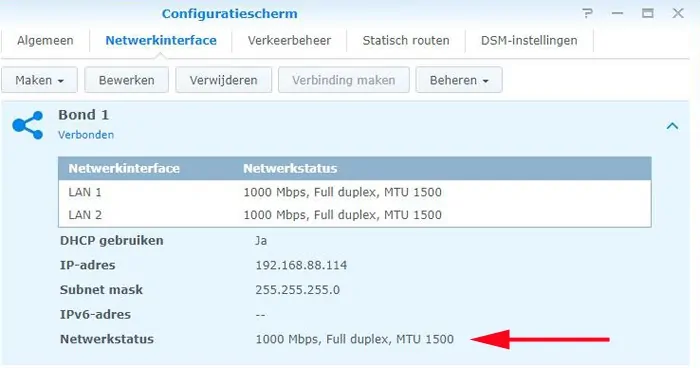

  1. Zoals al aangehaald zie je dat de snelheid op 1000 Mbps. blijft maar bij uitval van die ene interface zal de andere het overnemen.

Wat biedt IEEE 802.3ad Link Aggregation meer dan de twee bovenste modus'en

IEEE 802.3ad link aggregation biedt de volgende voordelen voor je Synology nas. Automatisch herstel wanneer een individuele verbinding faalt.
Uiteraard moet er één fysieke verbinding blijven bestaan. Gegevensoverdracht wordt als frames verdeeld over de twee fysieke verbindingen.

Alle frames die deel uitmaken van één specifiek datacommunicatiepakket zullen echter over dezelfde fysieke poort worden verzonden.

Dit zorgt er namelijk voor dat de aflevering van de individuele frames van een datacommunicatiepakket in de juiste volgorde wordt ontvangen.
En dit voorkomt zodoende foutieve aflevering van de data pakketten.

synology nas bonding

Bron: Zyxel.com

Met een managed switch kan je de volgende modus gebruiken

IEEE 802.3ad Dynamic Link Aggregation:
Deze configuratie optimaliseert het netwerkverkeer dat wordt ontvangen en verzonden door uw Synology NAS.
Dit vereist dat IEEE 802.3ad (dynamische) linkaggregatie (LACP, 802.1AX) wordt ingeschakeld op de switch.

Wat is nu juist LACP?
Indien twee apparaten via LACP een verbinding willen opbouwen, wisselen ze LACP-pakketten uit. Dit om elkaars status te bevestigen.

Als beide apparaten het LACP-pakket van elkaar ontvangen, verandert de poortstatus in "doorsturen". Dan kan pas het transporteren van pakketten beginnen.


Gesteld dat er geen LACP pakketten kan worden ontvangen wordt de poortstatus zodoende op "blok" gezet.
Dit met als gevolg dat er geen data transmissie plaatsvindt.

synology nas bonding
  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding
  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
  1. Om bonding in te stellen klik op "Bond maken".
synology nas bonding

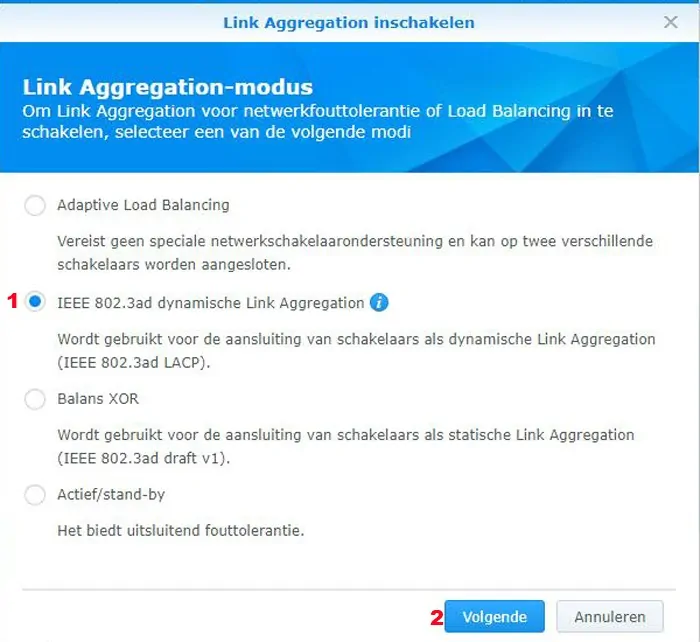

  1. Selecteer "IEEE 802.3ad dynamische link aggregation" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding
  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding
  1. Klik vervolgens op "Toepassen".
synology nas bonding
  1. De aangepaste configuratie wordt vervolgens toegepast.
synology nas bonding

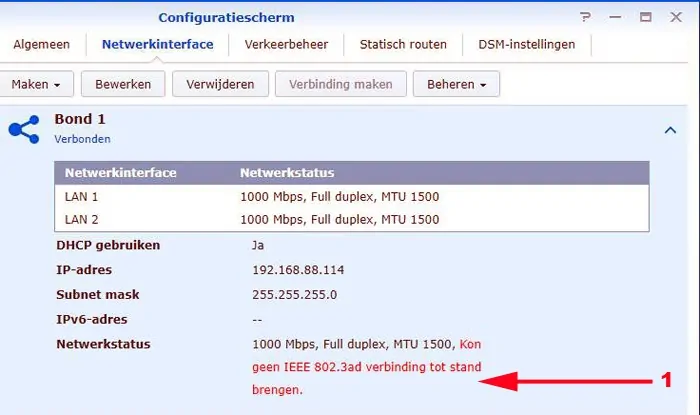

  1. Schrik niet van deze foutmelding want je moet de switch nog configureren voor Link Aggregatie.

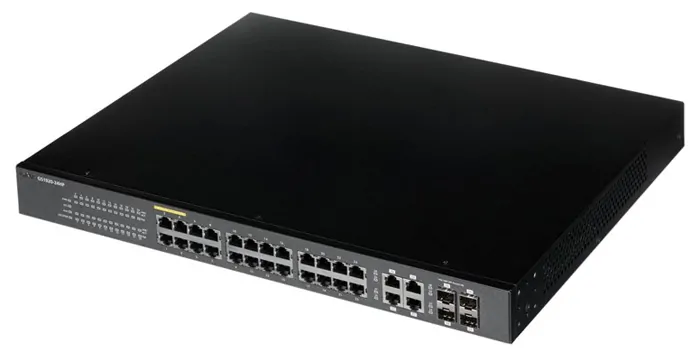

    Ik maak deze op een Zyxel switch.

Configureren van link aggregatie op een Zyxel managed switch

synology nas bonding

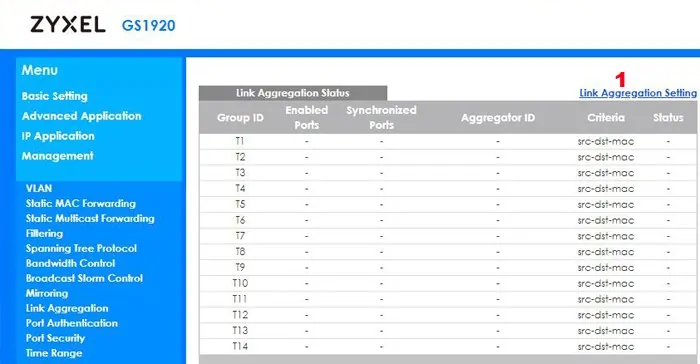

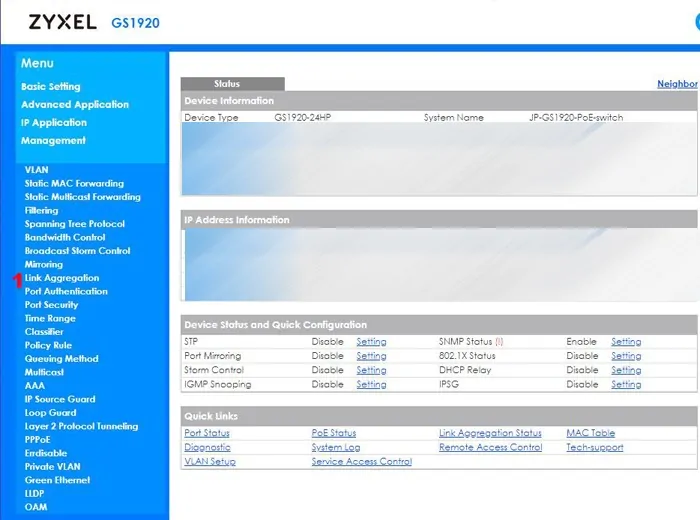

  1. Log in op de managed switch en dubbelklik op "Link Aggregation".
synology nas bonding
  1. Klik vervolgens op "Link Aggregation Settings".
synology nas bonding

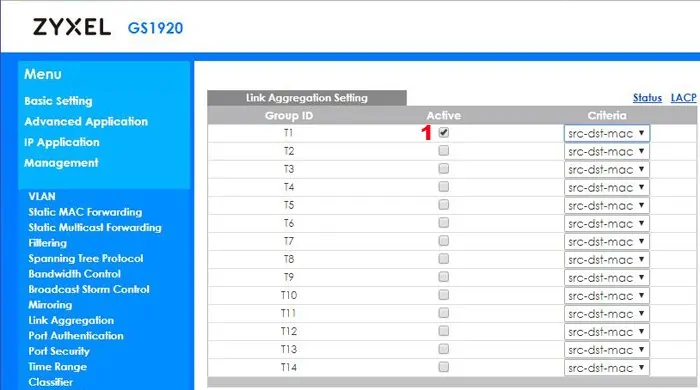

  1. Bij "Link Aggregation Settings" vink T1 aan, scrol vervolgens naar beneden.
synology nas bonding
  1. Bij ports neem ik als voorbeeld poort 23 en 24, selecteer bij "none" T1
  2. Vervolgens klik onderaan op "apply".
synology nas bonding

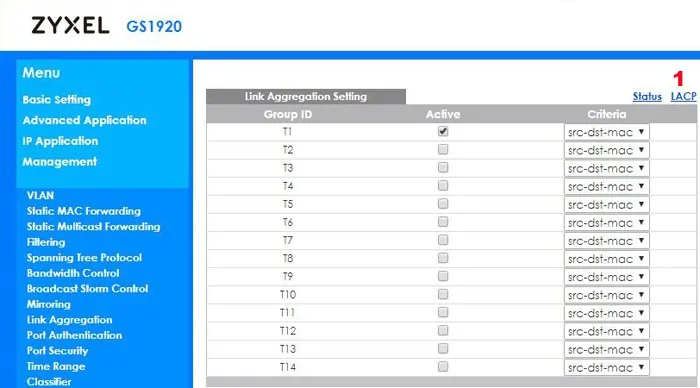

  1. Klik bovenaan vervolgens op "LACP".
synology nas bonding

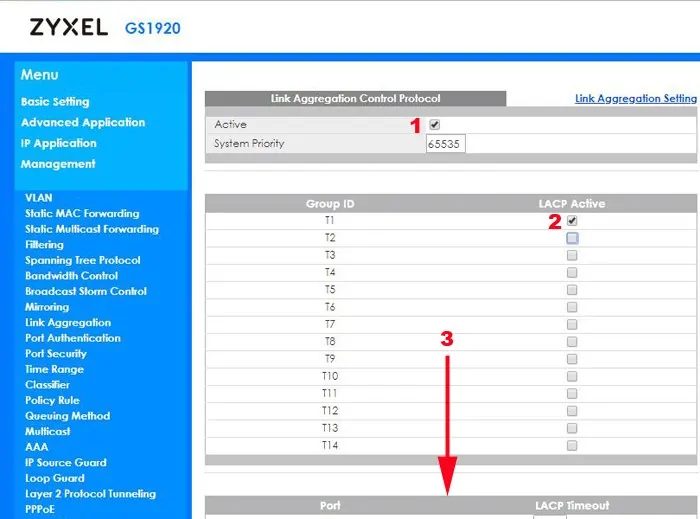

  1. Normaal staat het vinkje "active" al aangevinkt.
  2. Vink vervolgens T1 aan.
  3. Scrol vervolgens naar beneden.
synology nas bonding
  1. KLik vervolgens op "Apply".
synology nas bonding

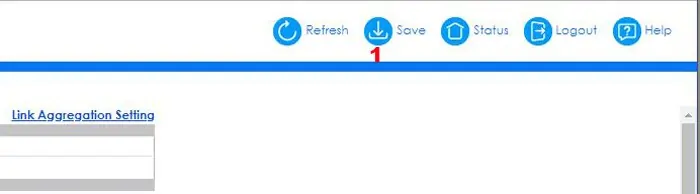

  1. Rechts bovenaan klik je op "Save".
synology nas bonding

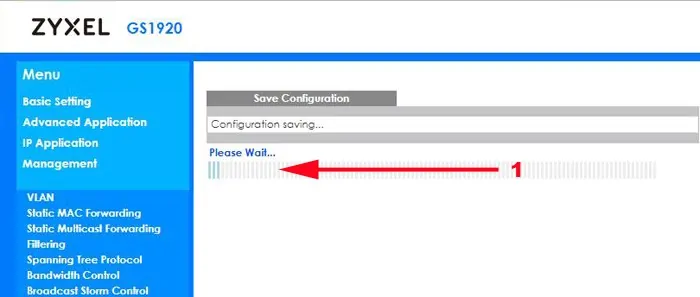

  1. De aangemaakte Link Aggregation wordt weggeschreven en aangemaakt.
synology nas bonding

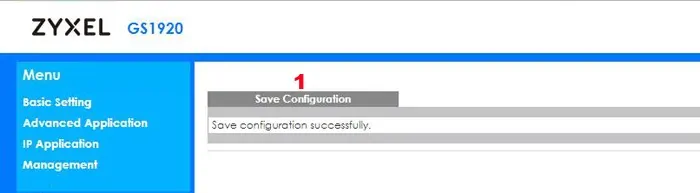

  1. Eens de configuratie in orde zal er een bevestiging zijn.
synology nas bonding

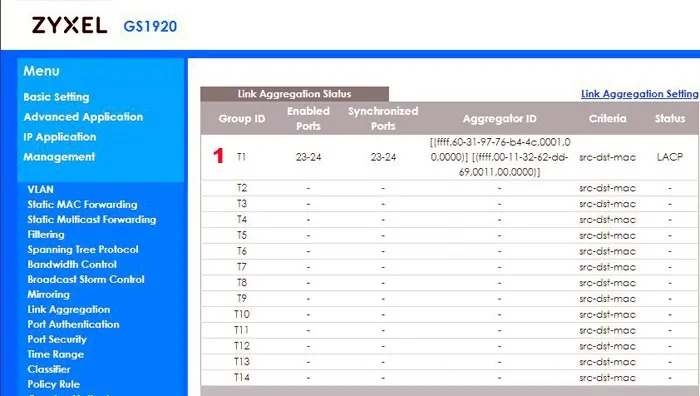

  1. Als je bij T1 iets ziet staan zoals hier is de Bonding actief.
synology nas bonding
  1. Als je nu naar de Synology NAS terugkeert zal de foutmelding verdwenen zijn.
    Je ziet dat er een theoretische snelheid kan behaald worden van 2000 Mbps.

Dit is de beste Synology nas bonding die beschikbaar is. Zyxel bonding heeft hier ook geen problemen mee omdat de het trouwens gaat over een ondersteunende LACP switch. De laatste Synology Link Aggregation setup volgt hieronder.


Balance XOR:
Deze modus balanceert zodoende het netwerkverkeer dat wordt ontvangen en verzonden door uw Synology NAS.
Er is één vereiste dat Static Link Aggregation op de switch wordt ingeschakeld.

Indien er vervolgens meerdere switches worden gebruikt, moeten deze switches stackable geconfigureerd zijn.

Als Link Aggregation niet wordt ondersteund door de switch, kan het verkeer dat door uw Synology NAS wordt verzonden nog steeds worden uitgebalanceerd.

Met deze modus kunnen de verloren verbindingen worden gedetecteerd.
Doch de oorzaak bijvoorbeeld wanneer de Ethernet-kabels zijn losgekoppeld of de switch verkeerd is geconfigureerd wordt niet gedetecteerd.

synology nas bonding
  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding
  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
synology nas bonding
  1. Om bonding in te stellen klik op "Bond maken".
  1. Selecteer "Balans XOR" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding
  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding
  1. Klik vervolgens op "Toepassen".
synology nas bonding
  1. De aangepaste configuratie wordt vervolgens toegepast.

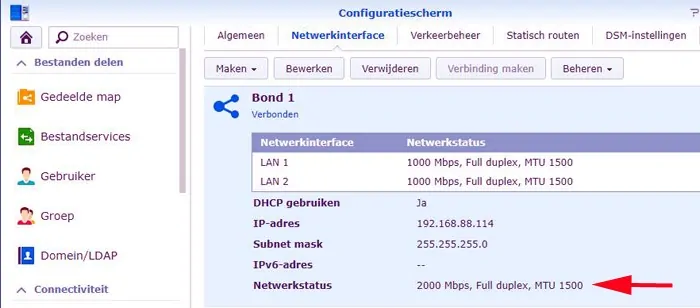

  1. Je ziet dat er een theoretische snelheid kan behaald worden van 2000 Mbps.
    Doch ik moest de Link Aggregatie afzetten op de Zyxel switch.

Verander het IP-adres verkregen door de DHCP-server naar een static IP

  1. Zoals al aangehaald ga ik hier in plaats van een IP-adres te verkrijgen van de DHCP-server een vast IP-adres instellen.
    Dit is trouwens sterk aangewezen bij een NAS.

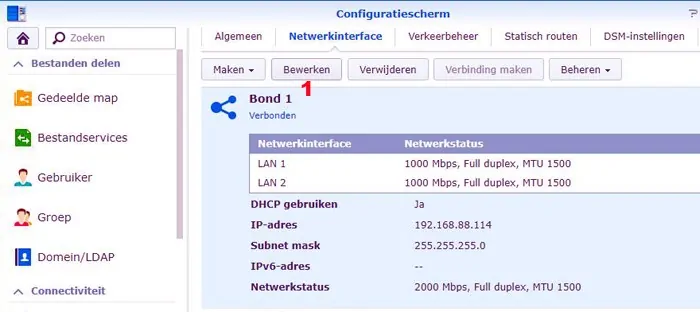

  1. Klik op het tabblad "Bewerken".

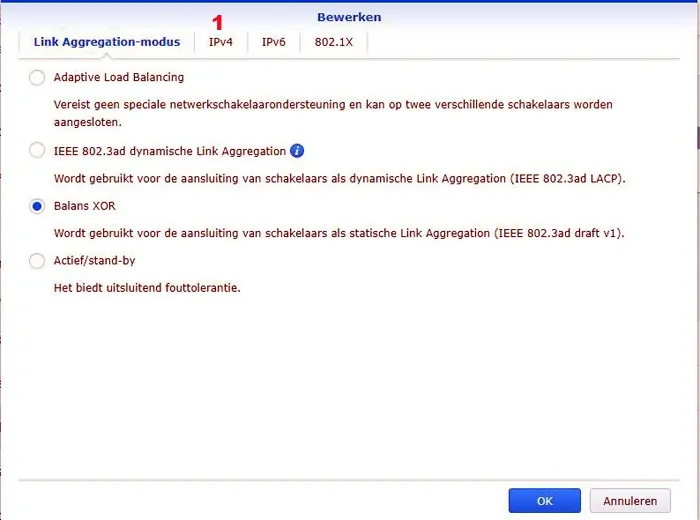

  1. KLik vervolgens op het tabblad "IPv4".

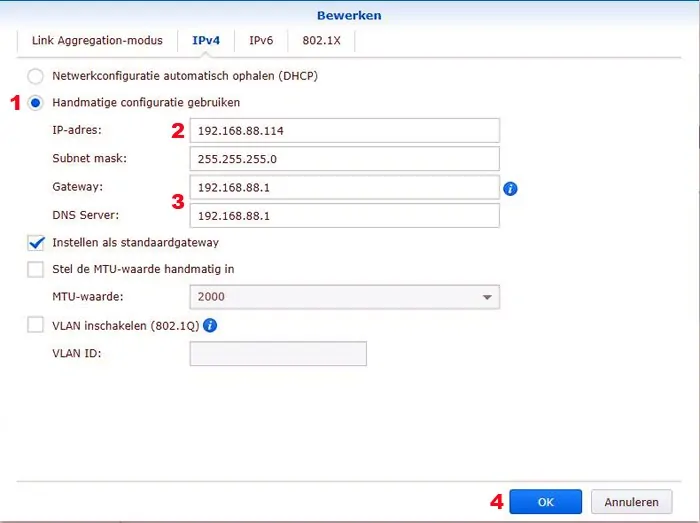

  1. Vink het bolletje aan bij "Handmatige configuratie gebruiken".
  2. Vervolgens geef een door jou gekozen IP-adres in.
  3. Vul vervolgens de Standaard gateway en DNS-server in.
  4. Klik om af te sluiten op "ok".

Synology bonding verwijderen

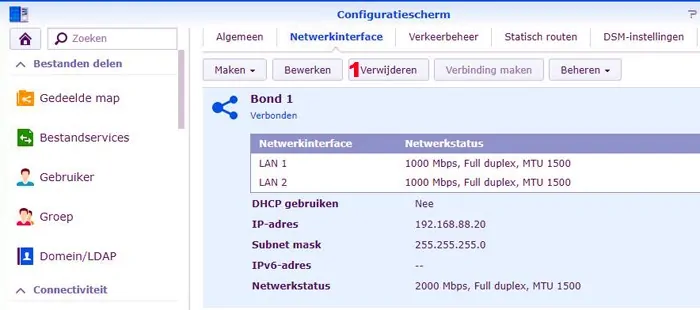

  1. KLik vervolgens op het tabblad "verwijderen".

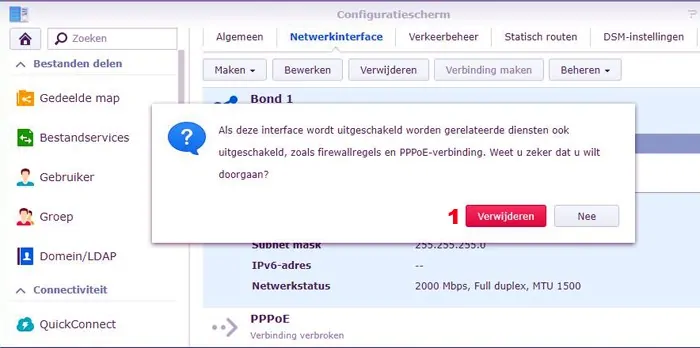

  1. Bevestig door nogmaals op "verwijderen" te klikken.
    Zie toe dat je uw Synology NAS nog kunt bereiken.
    Steek de netwerkkabels op een switch poort zonder bonding op geconfigureerd.

Dit was het dan betreft Synology bonding of anders gezegd link aggregation op de Synology NAS. Ik hoop alvast dat je er zodoende iets hebt van geleerd.
