traffic shaper per poort instellen

Wat is traffic shaping?

Traffic shaper per poort instellingen. Wat is traffic shaping?

Traffic shaping, ook wel "packet shaping" genoemd, is een vorm van rate limiting. Dit is het regelen van de hoeveelheid data die verstuurd en ontvangen wordt door een netwerk interface.

Een traffic shaper regelt de snelheid van alle datagrams die overeenkomen met een gewenst traffic profiel. Een bepaald type van dienst zal het netwerk hierdoor niet kunnen overbelasten. Dit heeft daarom een aantal voordelen. De bandbreedte wordt namelijk beter benut. De latency zal verlagen en de uitvoering van sommige applicaties zal sneller gaan.
Bron wikipedia

De traffic shaping per poort configuratie uitgelegd

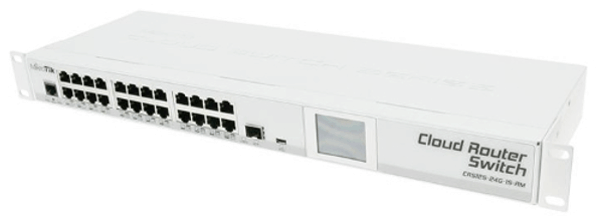

De Cloud Router Switch 125 is volledig geconfigureerd als switch. Ter Illustratie ga ik de snelheid beperken op "ether3_desktop pc" op 20 Mbit.
Dit om te voorkomen dat een persoon of groep die aangesloten is op "ether3_desktop pc" al de bandbreedte gaat op gebruiken met als gevolg dat andere gebruikers geen bandbreedte meer overhouden of heel weinig. Daarom configureer ik de traffic shaper per poort.

traffic shaper per poort

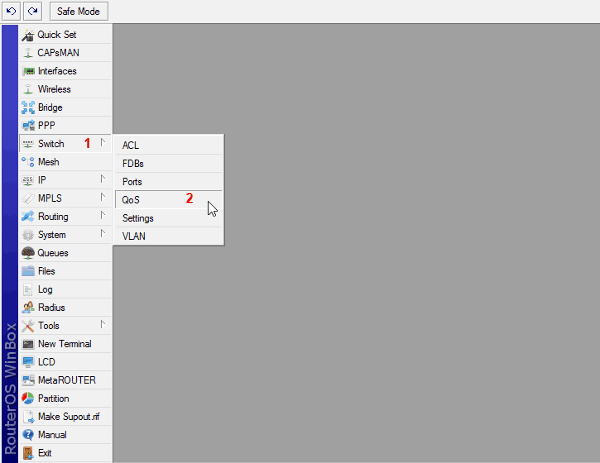

1- Klik in het hoofd venster op "switch".
2- Vervolgens op QoS (quality off serice).

traffic shaper per poort

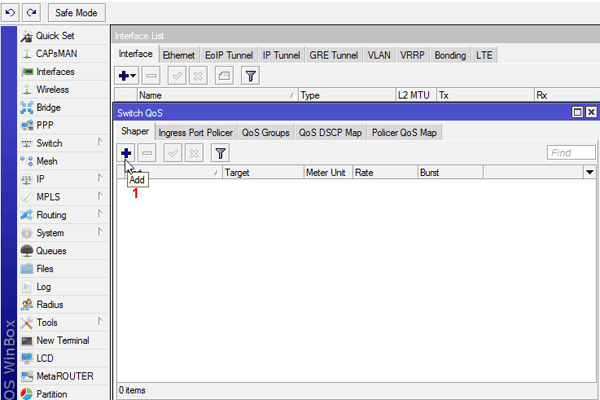

1- Klik op het blauwe kruisje om een nieuwe shaper aan te maken.

traffic shaper per poort

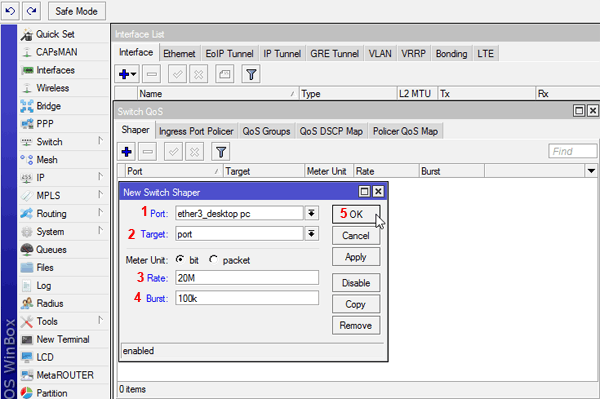

1- Selecteer bij "port" de ethernet interface waarop je een snelheids beperking wil gaan opleggen. Ter illustratie is dat "ether3_desktop pc".

2- Vervolgens bij "target" selecteer je port "ether3".

3- Bij "rate" vul je de toegestane snelheid in wat de interface maximaal mag behalen. In dit voorbeeld zie je 20 Mbit doorvoer snelheid.

4- Bij "burst" (maximale datasnelheid die mag verzonden worden tijdens de burst) hier staat die op 100 kbit.

5- Klik vervolgens op "ok". De instellingen zijn nu van kracht.

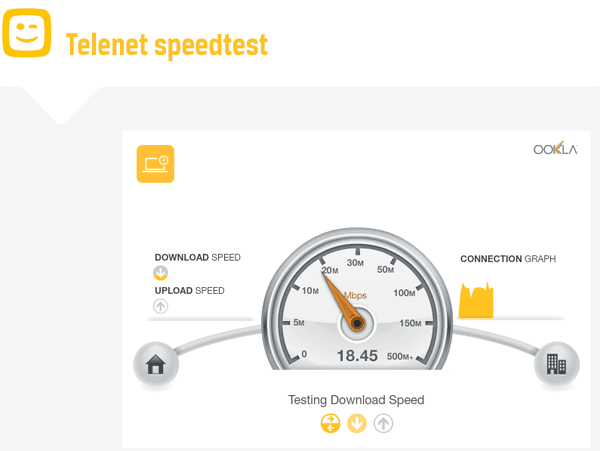

Ter illustratie zie dit test resultaat met de Telenet speedtest tool.

traffic shaper per poort

Snelheidstest download gelimiteerd door middel van de traffic shaper per poort.

Snelheidstest upload gelimiteerd door middel van de traffic shaper per poort.
Conclusie dit is de maximum snelheid per poort en niet per cliënt.
Vermits je een switch zou aansluiten deelt de snelheid zich per aantal aangesloten clients.
