DD-WRT flashen op de Ubiquiti nanostation M2

DD-WRT

DD-WRT flashen op de Ubiquiti Nanostation M2 wordt regelmatig uitgevoerd omdat je Nanostation wordt voorzien van krachtige firmware. Met deze DD-WRT flash worden de mogelijkheden van dit toestel enorm uitgebreid. En ik wil je geruststellen, dit kan gebeuren zonder enig gevaar. Indien je een DD-WRT flash hebt uitgevoerd kan je deze op een simpele manier ongedaan maken. Ook al is er iets bij het flashen verkeerds gegaan je kan steeds terug naar de originele firmware.
Dit is al een grote geruststelling is het niet? Wil je eerst kennis maken met de mogelijkheden van Ubiquiti AirOS bekijk dan ook deze blogpost.  Daar zie je alvast hoe je de originele firmware kan terugzetten.

DD-WRT flashen op een router kan soms gevaarlijk zijn

Indien je uw router wil flashen met de DD-WRT firmware kan het zijn dat er iets misgaat. Soms gebeurd het dat je router onherstelbaar wordt beschadigd. Bij Ubiquiti AirOS toestellen is dat niet het geval. Je kan met behulp van een TFTP-cliënt de originele firmware terugzetten of nog eens opnieuw DD-WRT flashen op de Ubiquiti Nanostation.

Wat is DD-WRT eigenlijk?

DD-WRT is een op linux gebaseerde OpenSource firmware die wordt ondersteund door meer dan 200 verschillende routers. DD-WRT heeft de bedoeling om de configuratie zo simpel mogelijk te houden ook al ondersteunt DD-WRT vele opties. Ze proberen de configuratie interface zo duidelijk mogelijk te houden zodat de configuratie vlot kan verlopen. Maar dit is nog niet alles. Met DD WRT installeer je een stabiel en snel besturingssysteem voor je router. Enkele belangrijke kenmerken van DD WRT zijn: Uitgebreide functionaliteit, er is ondersteuning voor de draadloze standaarden 802.11 A/B/G en N. Uiteraard zijn deze standaarden mogelijk indien de hardware in je router deze ondersteunen. Er is VPN integratie mogelijk en ondersteund verschillende hotspot systemen. Ook kan er aan bandbreedte limitering worden gedaan. Je ziet dat DD-WRT flashen op de Ubiquiti Nanostation M2 niets dan voordelen heeft. Doch AirOS is zeker ook de moeite waard laat dat duidelijk zijn.

Waar kan je DD-WRT downloaden en is deze gratis?

DD-WRT kan je downloaden op dd-wrt.com en is niet gratis te gebruiken. Veel geld vragen de mensen van DD-WRT niet en daarom vindt ik dit interessant. Je kan de firmware wel downloaden en 24 uur uitproberen maar indien je DD-WRT langer wil gebruiken moet je een activatiecode aankopen. De kostprijs is momenteel 20€ voor de profesional activation. Indien je twijfelt of de Ubiquiti Nanostation of een andere router kan geflasht worden zoek het model van router in hun router database. Daarin zie je veel Ubiquiti toestellen die kunnen worden voorzien van DD-WRT. Ik concentreer me uitsluitend op DD-WRT flashen op de Ubiquiti Nanostation M2.

Het aansluiten van de Nanostation

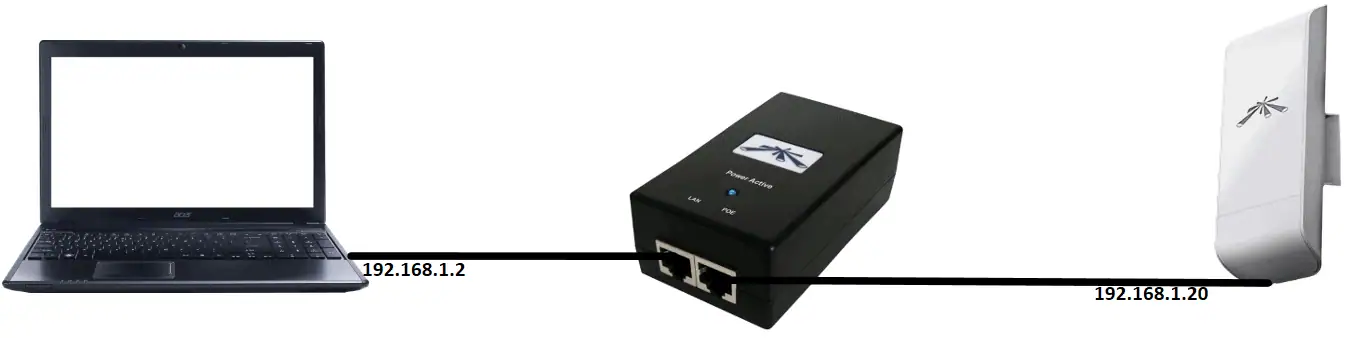

Het aansluiten van de Ubiquiti Nanostation is uiteraard niet moeilijk maar voor de beginners laat ik dit zien door middel van een schema. Let wel op dat je de PoE adapter goed aansluit. Op de ethernetpoort waar PoE staat moet je de Nanostation aansluiten. Deze wordt dan van stroom voorzien. Op de andere ethernetpoort sluit je een netwerkkabel aan die je vervolgens aansluit op de PC of laptop. Opgelet dat je de PoE uit niet aansluit op de PC of laptop want hierdoor kan de netwerkkaart beschadigd raken.

DD-WRT flashen op de ubiquiti nanostation M2 in praktijk

Nanostation M2


Het is aangeraden dat je de Ubiquiti Nanostation reset naar de default configuratie. De Nanostation heeft dan het default IP-adres 192.168.1.20. Dit wil zeggen dat je de netwerkkaart van je PC een vast IP-adres moet geven. Bijvoorbeeld 192.168.1.2 en als subnet vul je 255.255.255.0 in. Om te controleren of de verbinding in orde is kan je vanaf de PC pingen naar 192.168.1.20. Indien je een ping reply ziet dan is de verbinding in orde. DD-WRT flashen op de Ubiquiti Nanostation M2 kan nu uitgevoerd worden. Daar we de 3cdeamon application software nodig hebben kan je deze alvast gaan downloaden.

dd-wrt setup

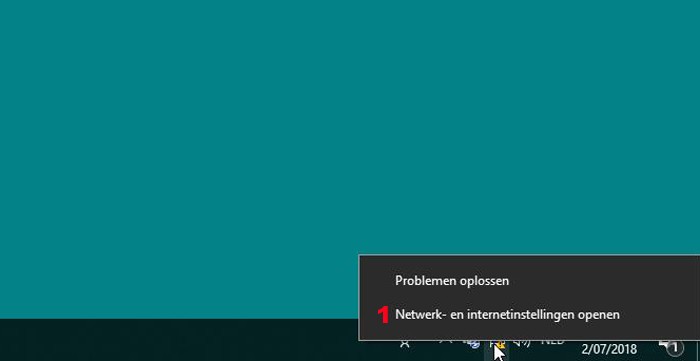

  1. Op het bureaublad zie je onderaan rechtsonder een scherm pictogram staan.
    Dit zijn de netwerk instellingen.
    Klik op "Netwerk- en internet instellingen openen".
dd-wrt setup

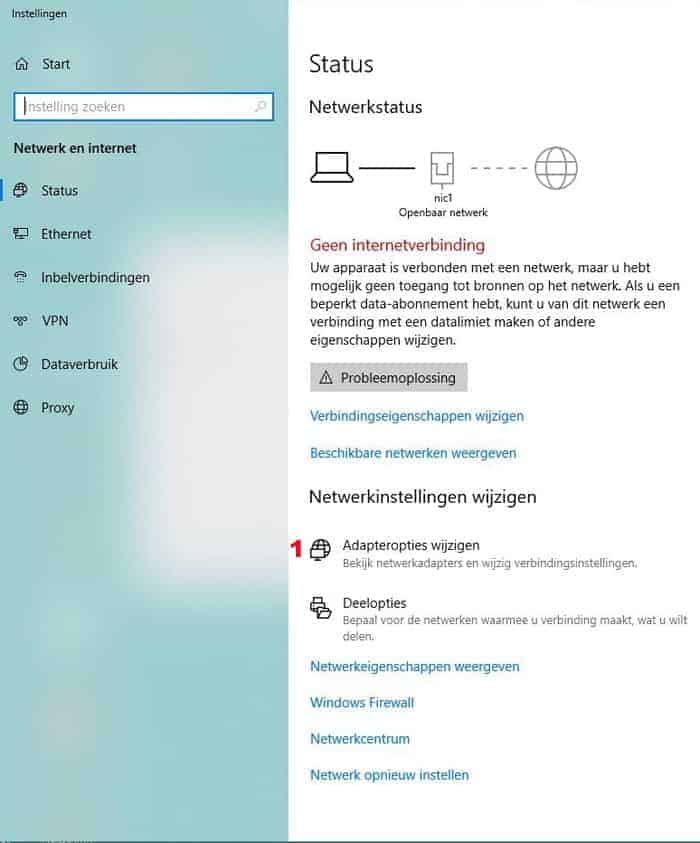

  1. Dubbelklik op "Adapter opties wijzigen.
dd-wrt setup

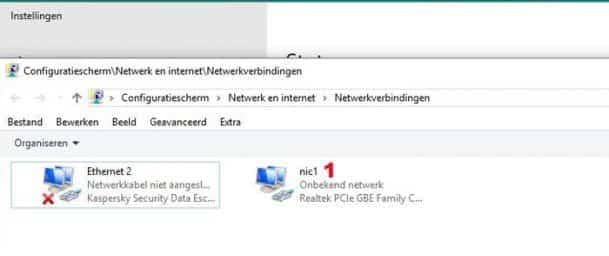

  1. Dubbelklik op de netwerkadapter van je laptop of pc die verbindinging gaat maken met de Nanostation/Nanobeam.
dd-wrt setup

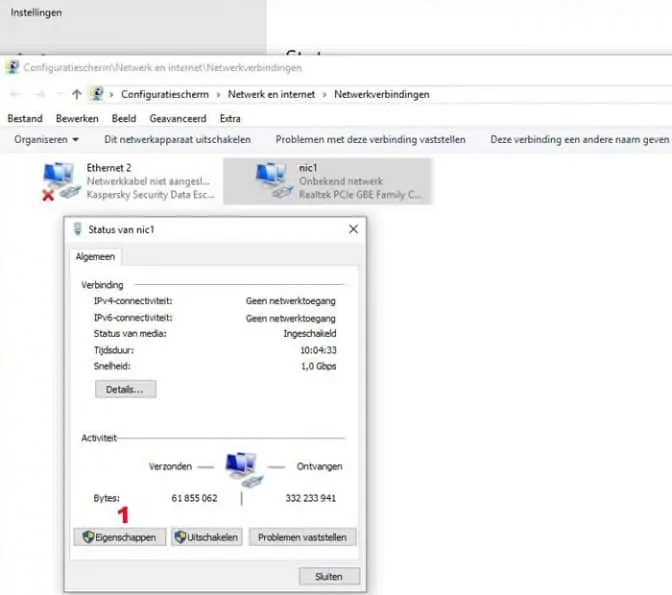

  1. Dubbelklik vervolgens op "Eigenschappen".
dd-wrt setup

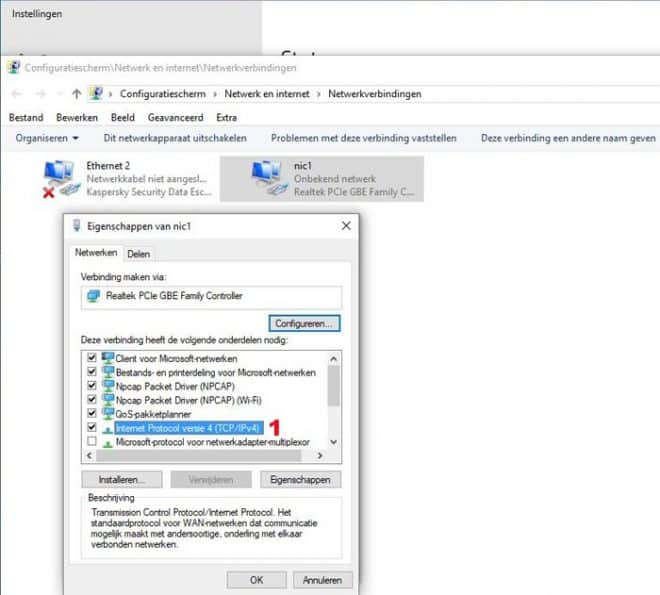

  1. Dubbelklik vervolgens op "Internet Protocol versie 4 (tcp/ip v4)".
dd-wrt setup

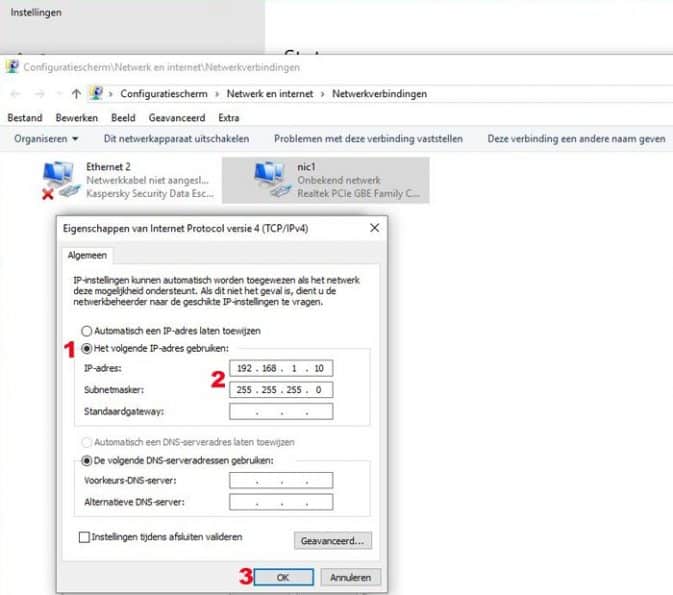

  1. Maak het bolletje zwart bij "Het volgende IP-adres gebruiken".
  2. Geef het IP-adres 192.168.1.10 in.
    Het subnetmasker 255.255.255.0 komt automatisch tevoorschijn.
  3. Klik op "Ok" en sluit alle vensters.

Installeren van DD-WRT door middel van een tftp-cliënt

  1. Download en installeer eerst de 3CDaemon tftp server/client.
dd-wrt setup

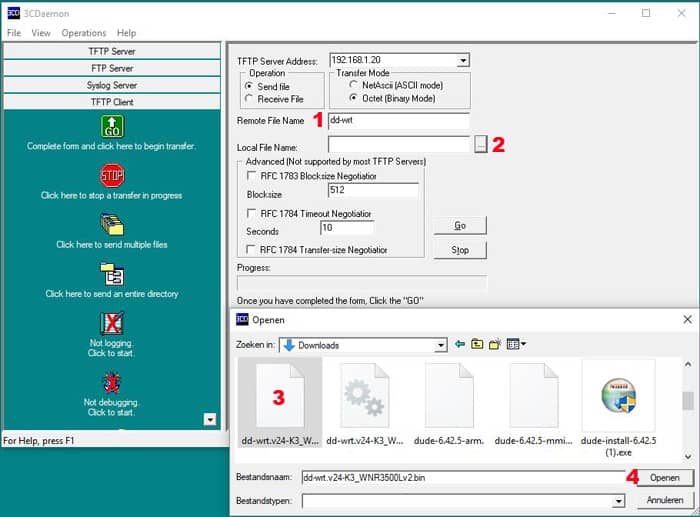

Open dit programma en klik aan de linker kant op "tftp client".

  1. Bij "Remote files name" geef een willekeurige naam in.
  2. Klik op het vakje om de DD-WRT firmware in de map downloads te selecteren.
dd-wrt setup

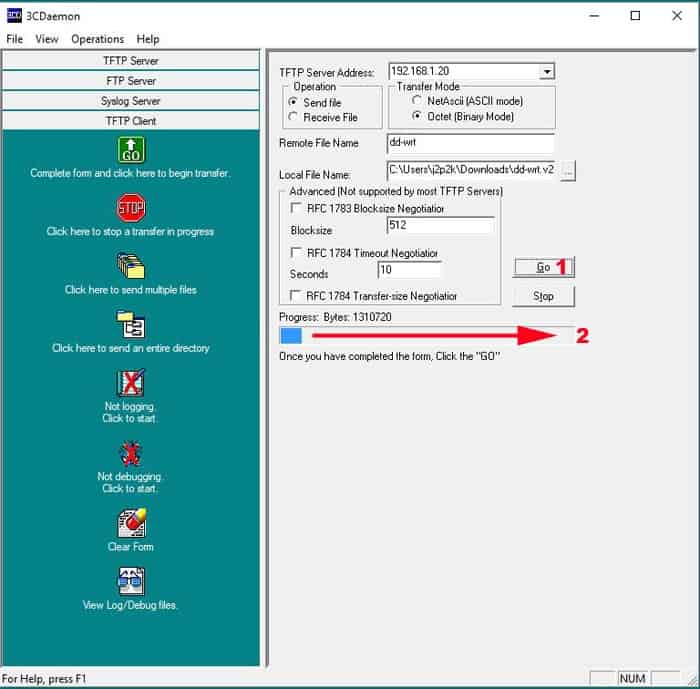

  1. Eens je de DD-WRT firmware hebt geselecteerd klik op de knop "Go".
  2. De vooruitgangsbalk toont de vooruitgang van het kopieren.
dd-wrt setup

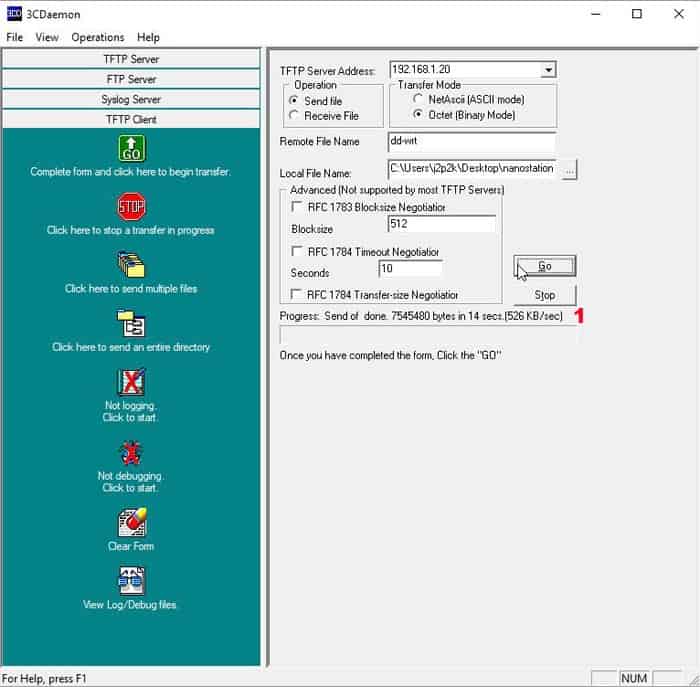

  1. Als het kopieren is voltooid verschijnt er een rapport.
    Als de boodschap er uitziet zoals hier is alles goed gegaan.
dd-wrt setup

Log in met het IP-adres http://192.168.1.1

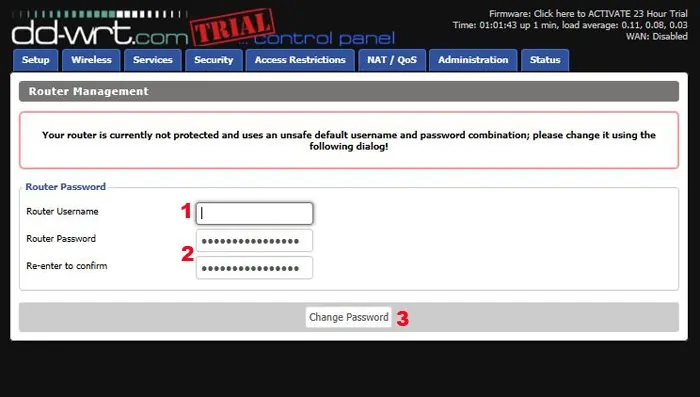

  1. Verander best de naam admin door een andere naam, doch ik laat het zo omdat het om een demo gaat.
  2. Geef sterke paswoorden in.
  3. Klik vervolgens op "Change password.
dd-wrt setup

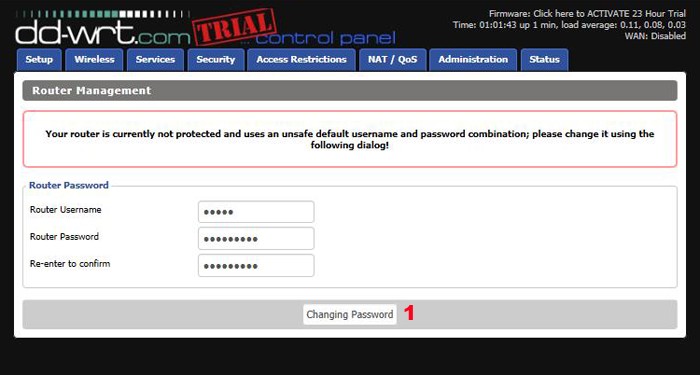

  1. Het paswoord wordt veranderd door het door jou aangemaakte paswoord.
dd-wrt setup

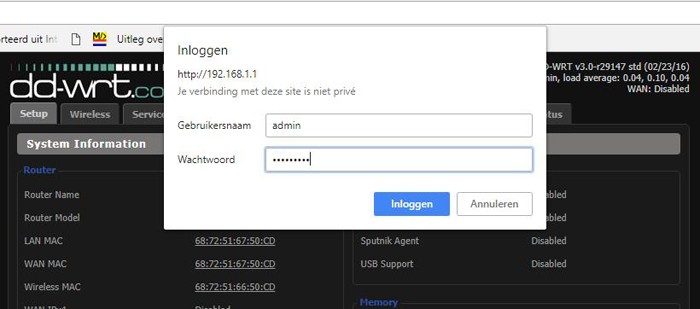

  1. Log terug in en geef je gebruikersnaam en paswoord in.

Activatie van de DD-WRT firmware

dd-wrt setup

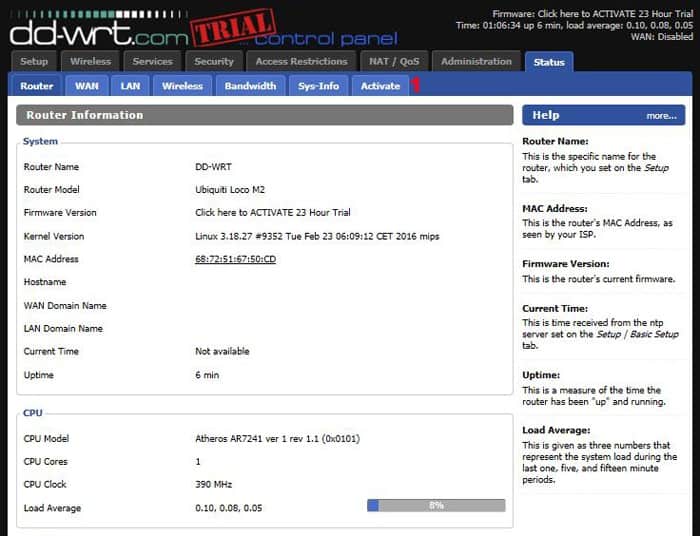

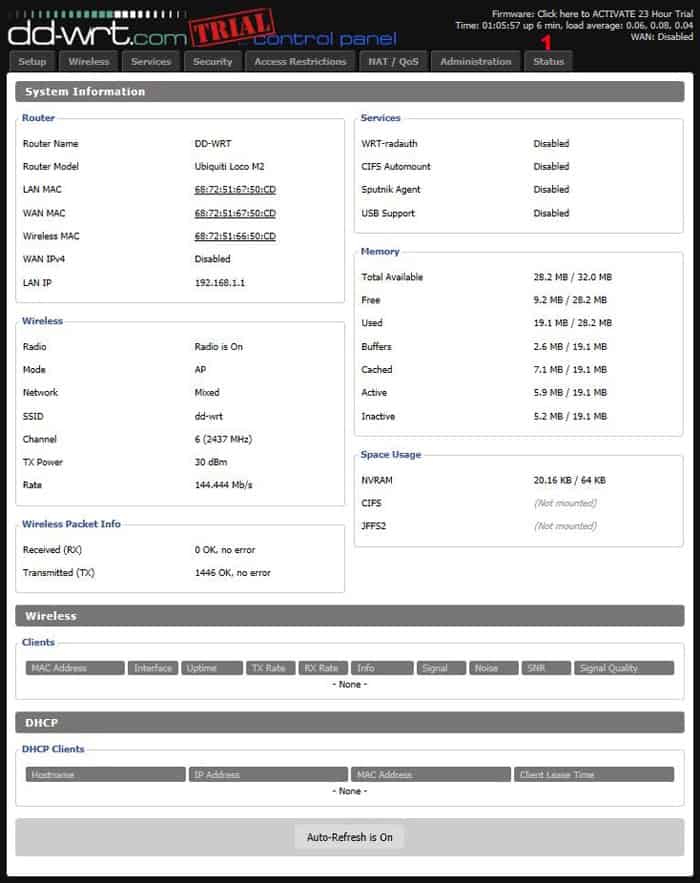

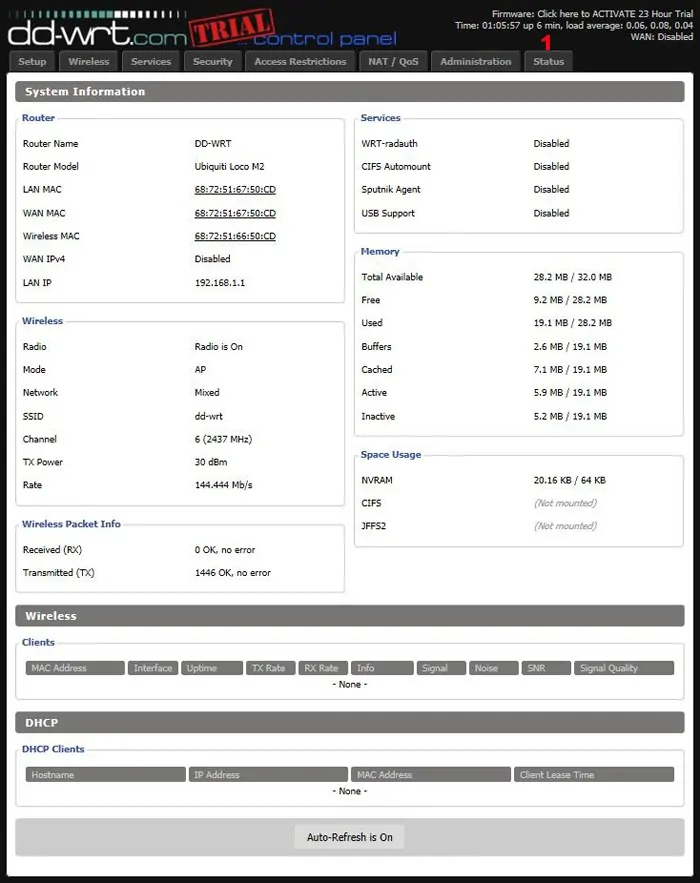

  1. De DD-WRT staat nog in trial mode wat wil zeggen dat je er maar 24 uur gebruik kunt van maken.
    Klik vervolgens op "Status".
dd-wrt setup

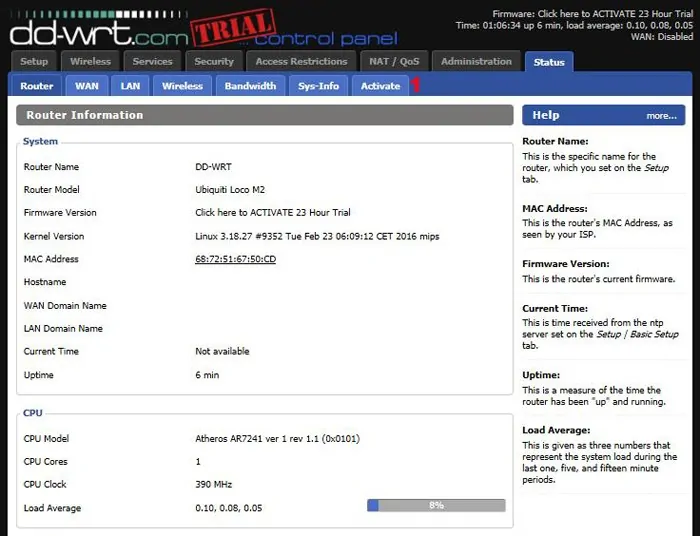

  1. KLik op "Activate".
    Er verschijnt een code in het venster.
dd-wrt setup

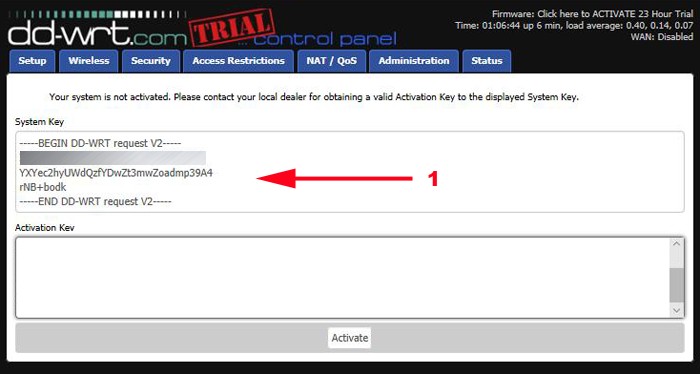

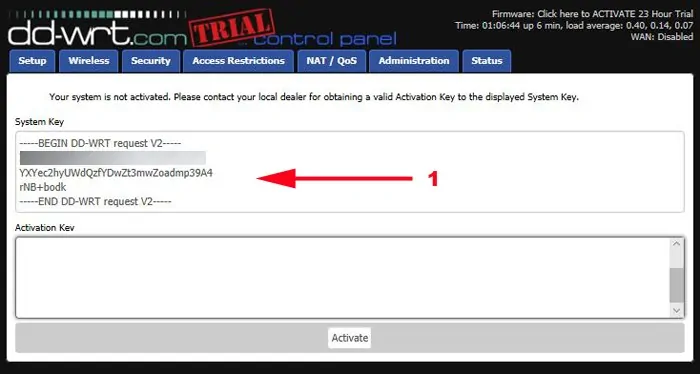

  1. Als je een activeringscode hebt aangekocht in de DD-WRT shop moet je eerst de code die je in het venster ziet kopieren.
dd-wrt setup

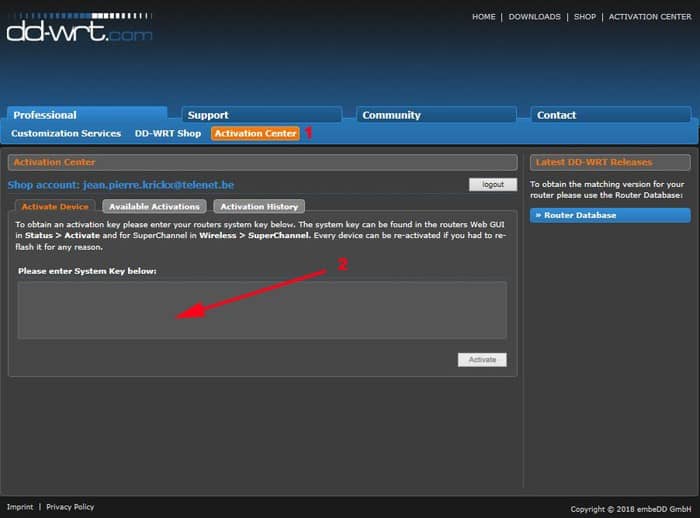

  1. Klik op de website van DD-WRT op het tabblad "Activation center".
  2. Je ziet het venster waar je de code dat je gekopieerd hebt moet gaan plakken.
dd-wrt setup

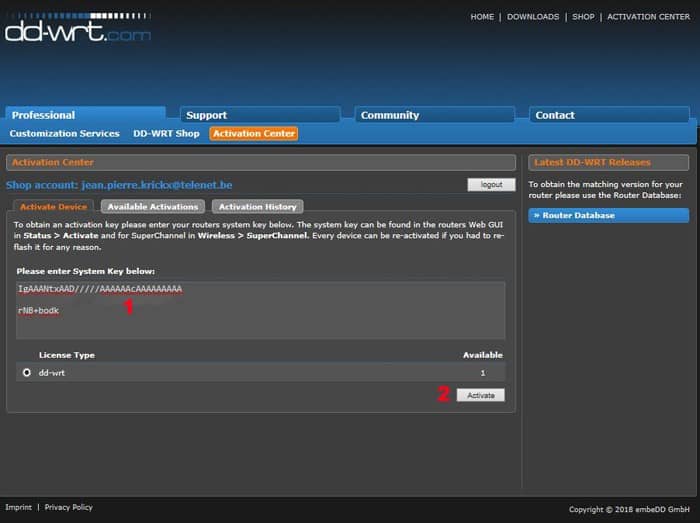

  1. Plak de code vervolgens in het venster.
  2. Klik vervolgens op "Activate".
dd-wrt setup

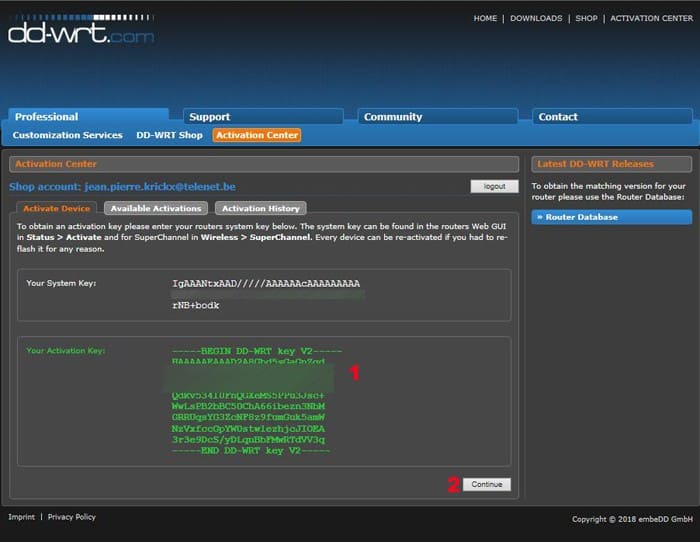

  1. Nu verschijnt er een activatie code in het groen.
    Kopieer deze voor in het venster van DD-WRT van de Nanostation te plakken.
  2. Klik vervolgens op "Continue" en sluit de website af.
dd-wrt setup

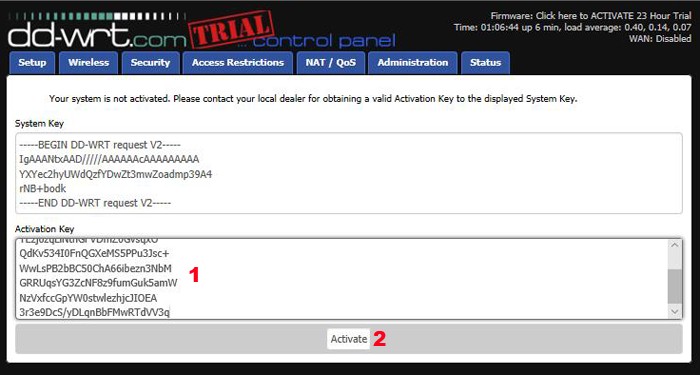

  1. Kopieer deze code nu in het venster.
  2. Klik vervolgens op "Activate".
dd-wrt setup

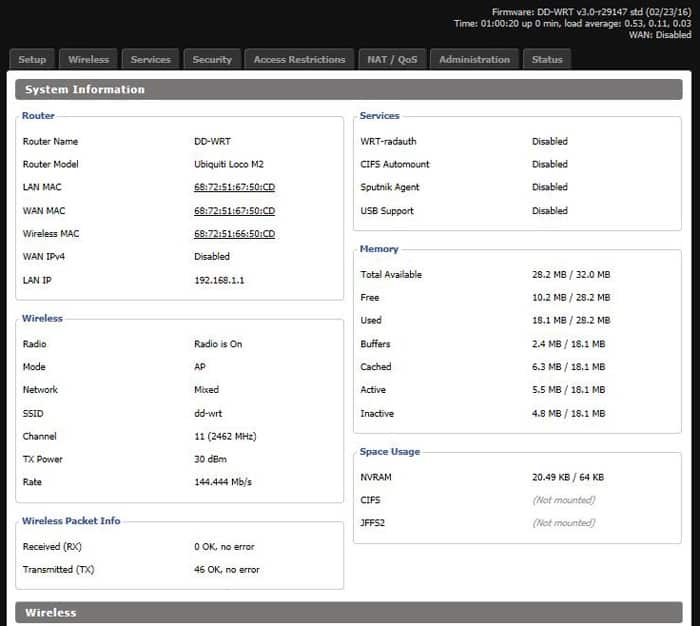

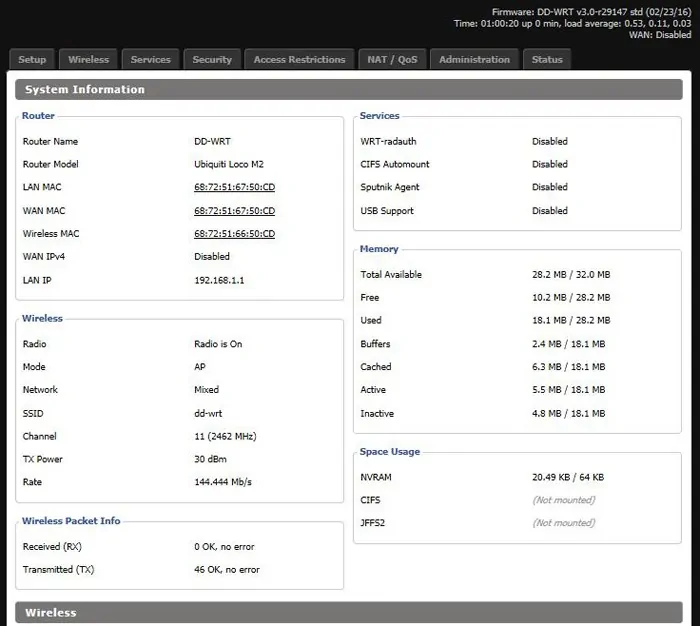

  1. Je ziet vervolgens dat de naam "Trial" is verdwenen, dit wil zeggen dat de activatie is voltooid.

DD-WRT firmware upgrade uitvoeren op het Nanostation

dd-wrt setup

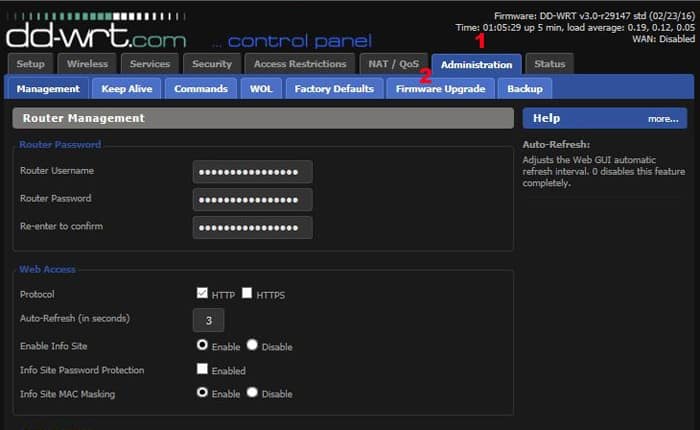

  1. Klik op het tabblad "Administration.
  2. Klik verder door op "Firmware upgrade".
dd-wrt setup

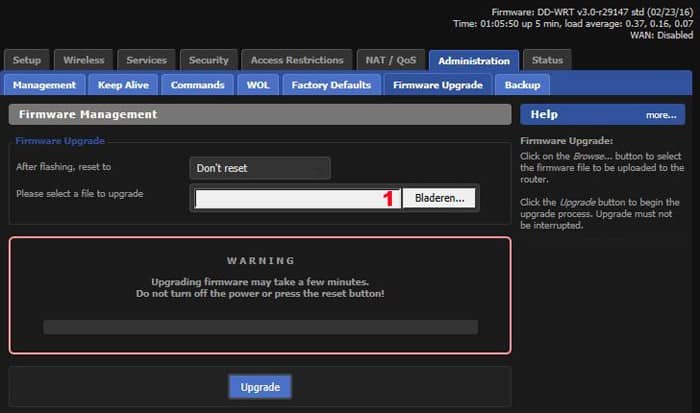

  1. Blader naar de nieuwere versie DD-WRT.
dd-wrt setup

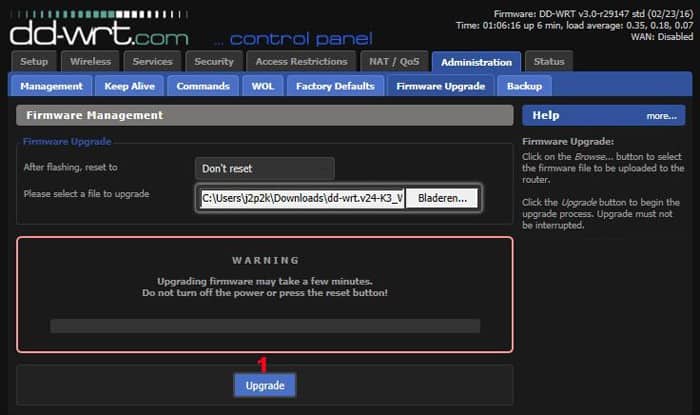

  1. Eens de nieuwere firmware geselecteerd klik op "Upgrade".
dd-wrt setup

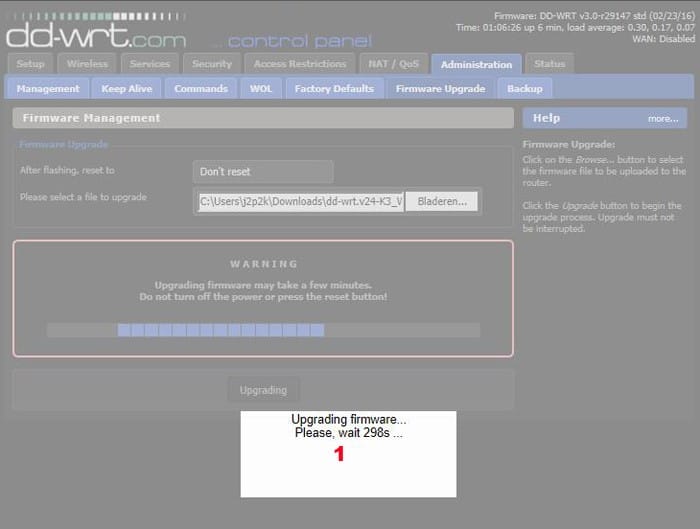

  1. Het venster wordt wazig terwijl de upgrade bezig is.
dd-wrt setup

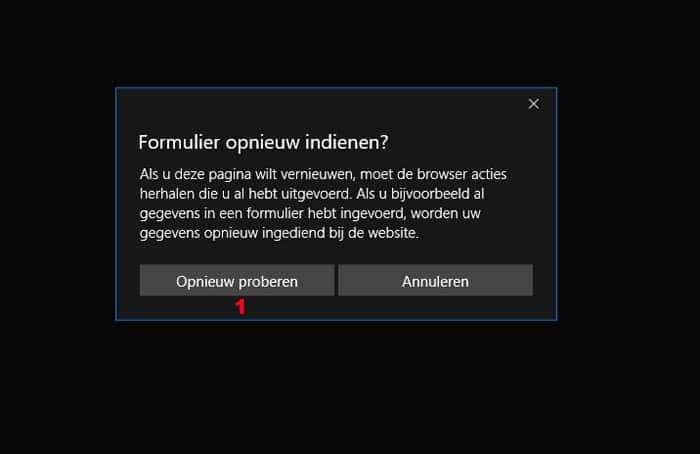

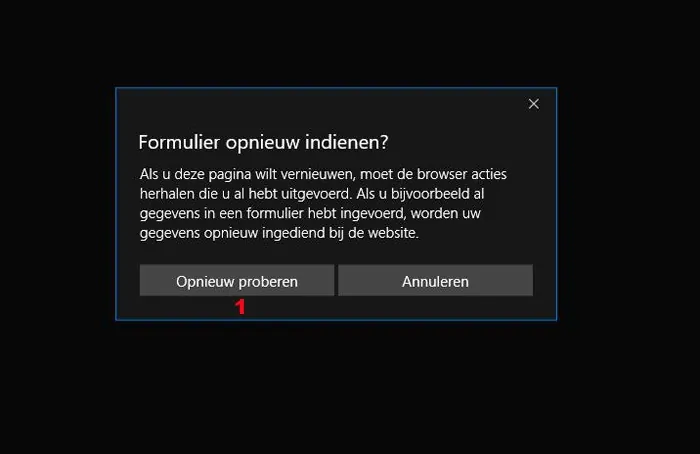

  1. Eens de firmware is geupdate probeer terug in te loggen op de Nanostation.
    In mijn geval moest ik dit een paar keer proberen.

Wordt nog vervolgt.
