GPS installeren op de mikrotik router

GPS is vervolgens de afkorting van Global Posisition System en is een satellietplaatsbepalingssysteem. De correcte algemene naam is trouwens GNSS wat staat voor
Global Navigation Satellite System.  Dit is een Europees systeem dat gebruikt maakt van de Europese satelliet Galileo, doch in de volksmond is gps gemakkelijker te onthouden en uit te spreken. GPS gaat enkel en alleen over het Amerikaanse systeem. Maar in deze Mikrotik tutorial ga ik hier niet te diep op in. Ik durf wel te zeggen dat er lezers zullen bijzijn die dit niet weten. Een GPS configureren op de Mikrotik router is zeer gemakkelijk uit te voeren. In deze Mikrotik tutorial ga ik je dus tonen hoe je een USB GPS-muis aan je Mikrotik router kan koppelen. Wat is nu het voordeel van het aansluiten van een GPS-muis op een Mikrotik router of CPE

Ter illustratie

Een Mikrotik accespoint waarvan jij vervolgens eigenaar bent staat op een andere locatie. Indien deze wordt verplaatst kan je dit zien door naar de coördinaten te kijken in new terminal. Wel opletten dat een goedkope GPS-muis niet zo correct en stabiel de locatie bepaald. Dit hoort nu eenmaal bij de goedkopere GPS-toestellen. De duurdere (lees meer dan 2000€) zijn bedrijfszekerder, maar het is nu niet de bedoeling om als particulier zoveel geld uit te geven aan dergelijke apparatuur.  Tenslotte is een extreme nauwkeurigheid niet gewenst bij deze toepassing om een GPS-muis te configureren op je Mikrotik router.

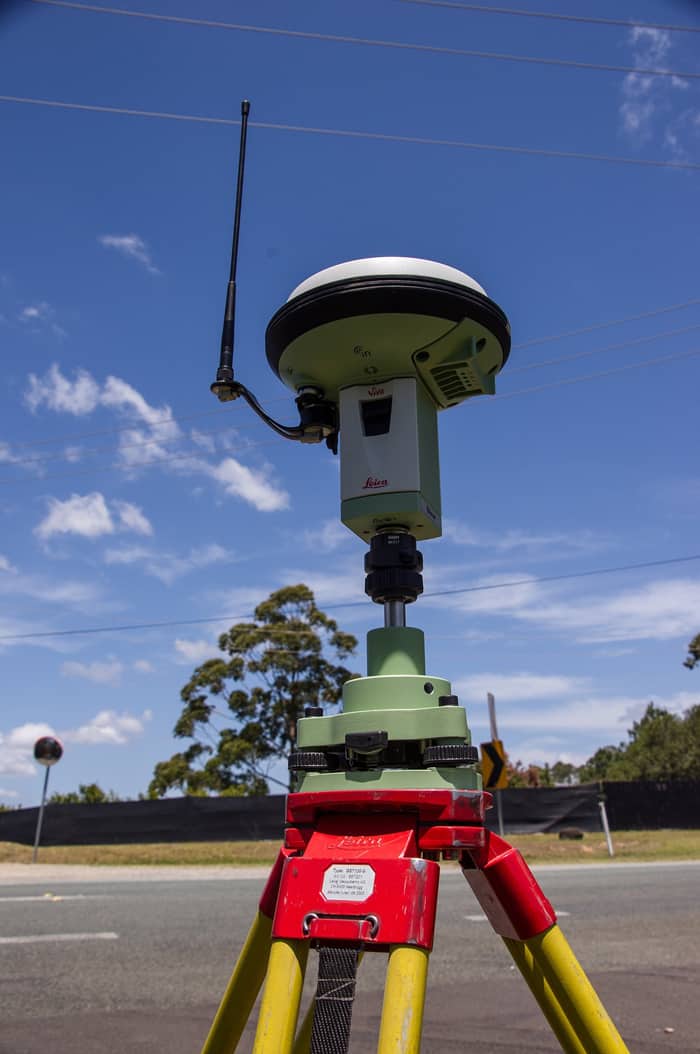

Dit is een GNSS ontvanger van een dure klasse door landmeters gebruikt. Deze zijn van een geheel andere uitvoering uiteraard en kunnen precies de locatie bepalen.

GPS, gps-muis

Bron: Mikrotik.com

Het Routerboard hAP RB952UiGS-5ACT2HnT die ik bovendien in een andere Mikrotik tutorial bespreek heeft vervolgens een USB interface zoals bij veel Mikrotik Routers het geval is. Op deze USB aansluiting gaan we de twee GPS-muizen aansluiten en nader bekijken.

Als je de GPS-muis voor buiten gebruikt maar deze spatwaterdicht door een bescherming te voorzien

Bouw de GPS-muis vervolgens in een waterdichte plastic behuizing. Dit om dus waterschade te voorkomen als die buiten wordt geplaatst. De USB-GPS is spat waterdicht maar is niet ontworpen om in regen, sneeuw en dergelijke te functioneren. Dit zal de ontvangst van de satellieten iets dempen.

GPS, gps-muis

Bron: Wikipedia.org

Ter illustratie dit is een vervolgens een GPS-satelliet van NASA die rond de aarde draait.

Een tip betreft Mikrotik routers met USB-interface

Je kan vervolgens  meerdere USB toestellen aansluiten op je Mikrotik router. Dit op één voorwaarde dat je een powered USB-hub gebruikt. Dit is bovendien zeer interessant omdat je dan bijvoorbeeld nog altijd USB-opslag devices kunt gebruiken. zoals USB-sticks, externe harde schijven, 4G-sticks enz. Welke GPS-muis compatibel is is Mikrotik nogal vaag over. Op hun wiki is vervolgens een compatibiliteits-tabel te zien maar er staat helaas geen enkele GPS op hun lijst wat de aankoop zo moeilijk maakt.

GPS, gps-muis

Bron: Wikipedia.org

OPGELET! Er zijn GPS-muizen die niet compatibel zijn met de Mikrotik routers! De Haycom HI-204III-USB is door mij uitgetest deze is compatibel. De GPS moet op de NMEA strings  gebaseerd zijn.
NMEA staat voor National Marine Electronics Association en is een oorspronkelijke Amerikaanse standard uit de maritieme wereld die onder andere voor gps gebruikt wordt.

IK KAN NIET VERANTWOORDELIJK GESTELD WORDEN VOOR EEN VERKEERDE AANKOOP!

GPS, gps-muis

Bron: AmbiCom.com

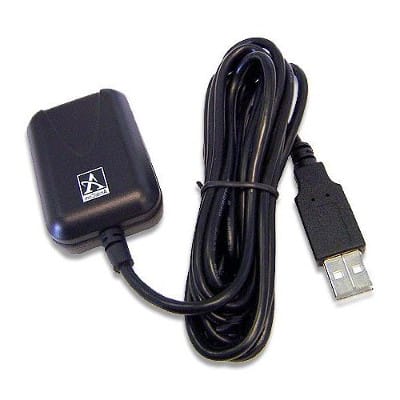

De AmbiCon usb GPS-muis zou trouwens ook compatibel zijn. Maar deze heb ik niet in mijn bezit.

GPS, gps-muis

Bron: Bol.com

Deze test is geslaagd met de Haycom HI-204III-USB, deze is nog moeilijk te vinden om aan te kopen, maar is nog steeds verkrijgbaar bij Bol.com.
Klik op de afbeelding om naar Bol.com te gaan.

Hoe kan je zien of je GPS-muis NMEA compatibel is?

Indien je de windows10 drivers zoekt voor de Haycom kan je deze hier downloadenInstalleer de drivers en herstart je PC.

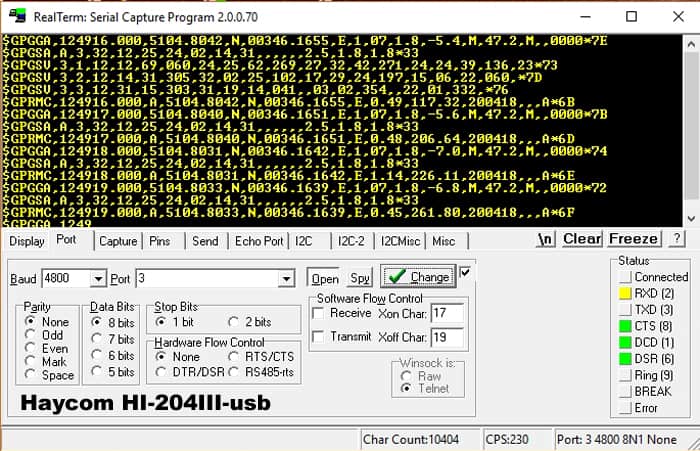

Sluit zodoende je GPS-muis aan op een USB-poort van je PC of laptop. Download vervolgens het programma Realterm en installeer deze op een windows machine.

Open vervolgens het programma en in het terminal venster zal je tekens zien verschijnen. Zijn deze niet leesbaar verander de baudrate op een lagere snelheid.
en zet de parity op none. Voor de Haycom moest ik de snelheid op 4800 zetten.

GPS, gps-muis

NMEA strings beginnen met een dollar teken. Vervolgt door twee tekens die aanduiden van welke constellatie de data komt.
Bijvoorbeeld "GP" voor het Amerikaans GPS systeem en vervolgens "GL" voor het Europese Galileo satelliet systeem.

Dan drie tekens die aangeven welk type bericht er komt, bijvoorbeeld  gga, hdt, rmc,...) dan volgen de data, gescheiden door komma's.
Op het einde een * en twee tekens die een checksum geven om de juistheid van het bericht te controleren.

GPS, gps-muis
GPS, gps-muis

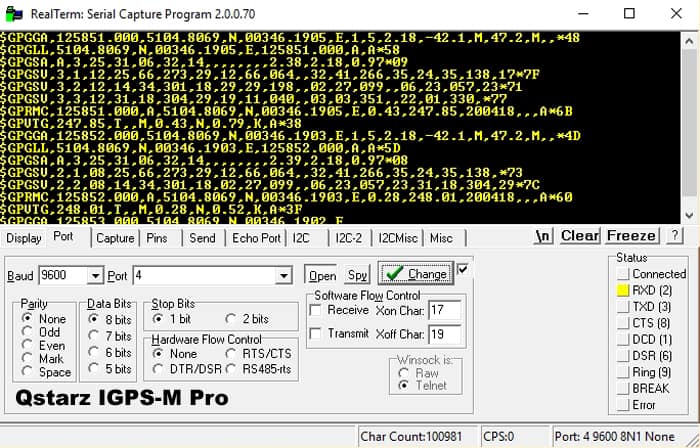

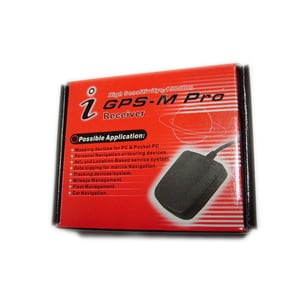

Deze Qstarz IGPS-M Pro is ook compatibel en heeft betere eigenschappen dan de Haycom.
Voor de Microsoft windows 10 drivers te downloaden klik hier.

Mikrotik configuratie van de USB GPS-muis

GPS, gps-muis

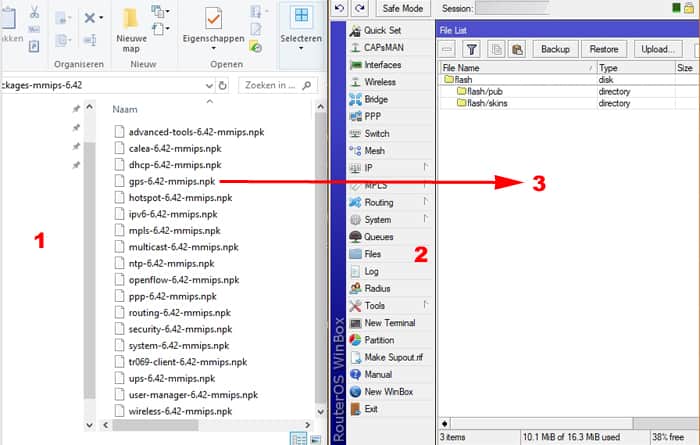

  1. Daar bij de standaard package de GPS-software niet is geinstalleerd moet je eerst via de extra packages de GPS-software installeren. Download de package en pak de zip file uit.
    Open nu het vester met de packages en plaats die wat opzij op je beeldscherm.
  2. Vervolgens klik je in het hoofdmenu van je router op files.
  3. Sleep nu de GPS-packages naar het files venster van je router en laat de muisknop los.
GPS, gps-muis

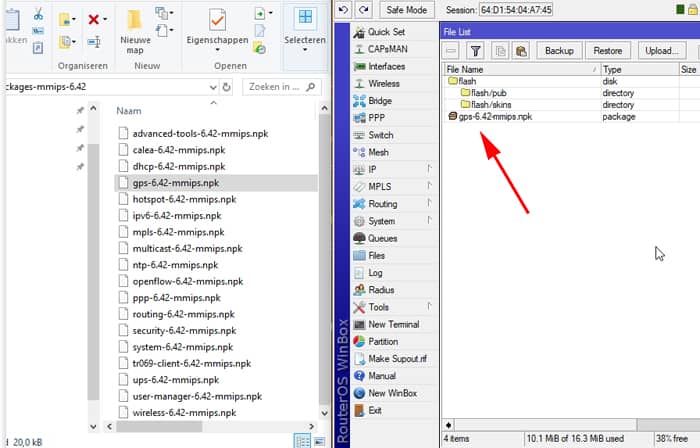

  1. Je ziet dat de GPS-packages nu in het file venster staat.
GPS, gps-muis

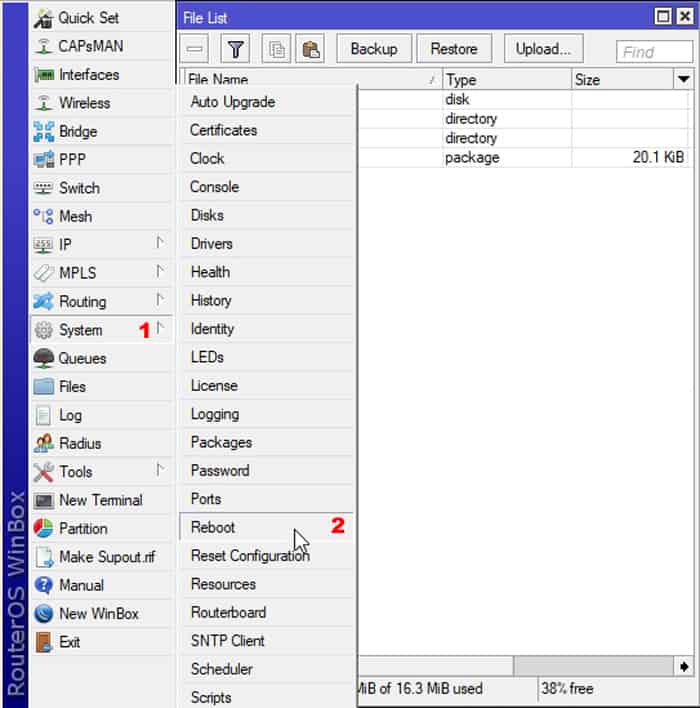

  1. Klik in het hoofdvenster op "system".
  2. Vervolgens klik je verder op "Reboot".
    Eens je router terug is opgestart is de GPS-packages geinstalleerd.
GPS, gps-muis

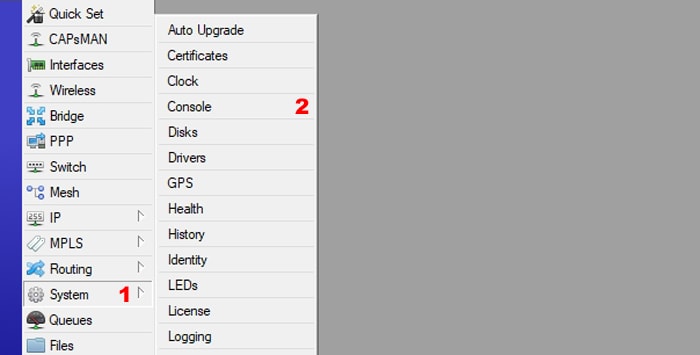

  1. Klik in het hoofdvenster op "system".
  2. Vervolgens klik je verder op "Console".
GPS, gps-muis

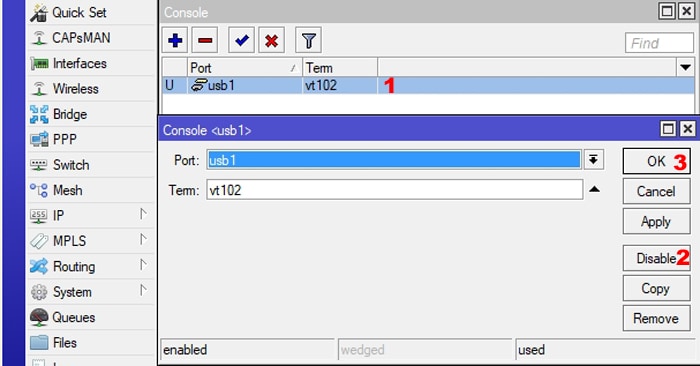

  1. Dubbelklik op "usb1".
  2. Schakel de poort uit met op "disable" te klikken.
  3. Klik op "ok" en sluit af.
GPS, gps-muis
  1. Klik in het hoofdvenster op "system".
  2. Vervolgens klik je verder op "Reboot".
    Eens je router terug is opgestart is de poort voorlopig uitgeschakeld.
GPS, gps-muis

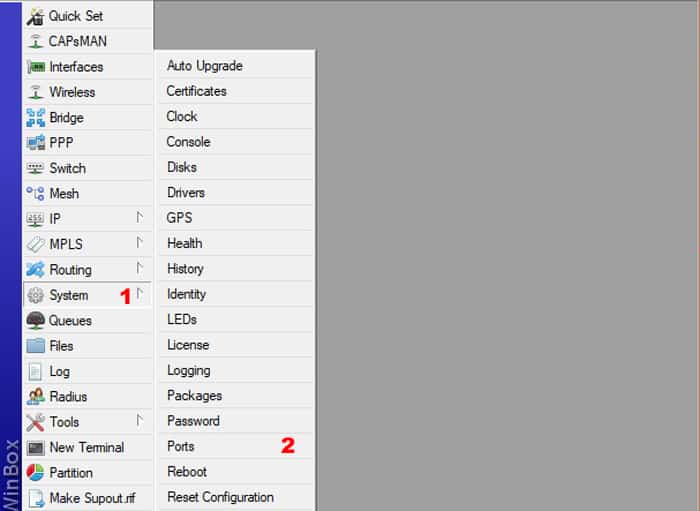

  1. Klik in het hoofdvenster op "system".
  2. Vervolgens klik je verder op "Ports".
GPS, gps-muis

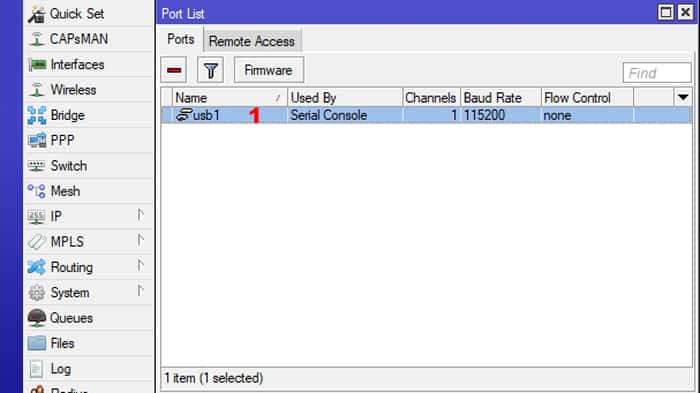

  1. Dubbelklik op "usb1".
GPS, gps-muis

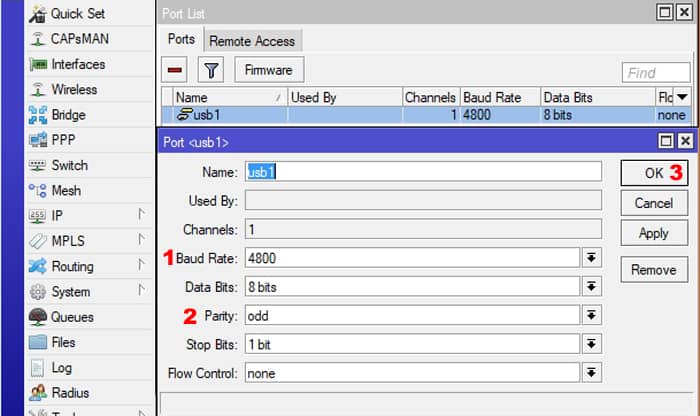

  1. Bij "Baud Rate" selecteer 4800.
  2. Bij "Parity" selecteer je odd.
  3. Klik op ok om op te slaan en sluit het venster.
GPS, gps-muis

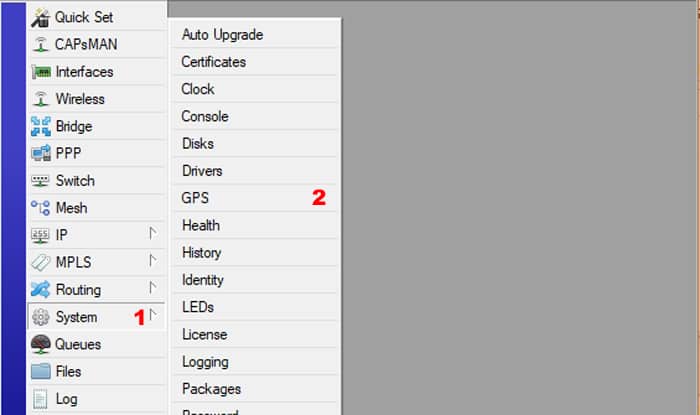

  1. Klik terug in het hoofdvenster op "system".
  2. Vervolgens klik je op "Gps".
GPS, gps-muis

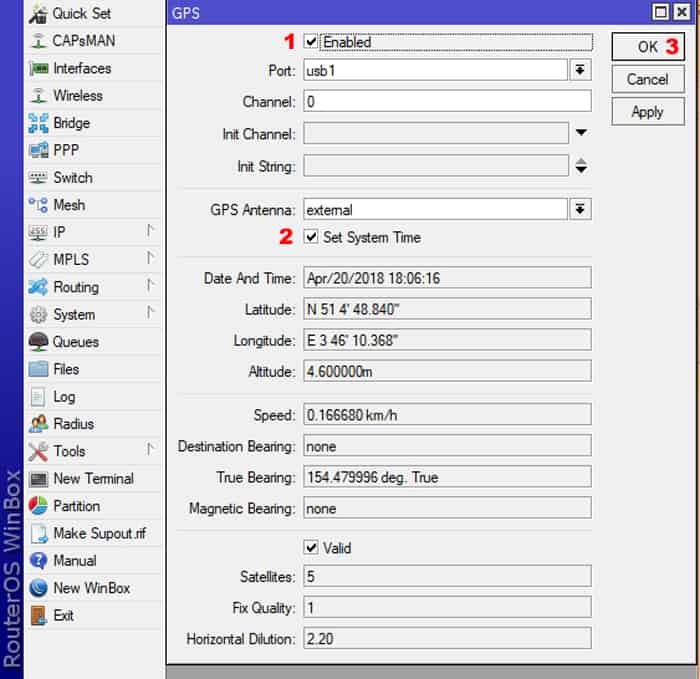

  1. Vink "enable" aan.
  2. Vink vervolgens klik je verder op "Set system time" aan.
    Je zal zien dat de GPS gegevens kunnen worden uitgelezen.
  3. Klik op "ok" om het venster te sluiten.
GPS, gps-muis
  1. Klik vervolgens terug in het hoofdvenster op "system".
  2. Vervolgens op "console.
GPS, gps-muis

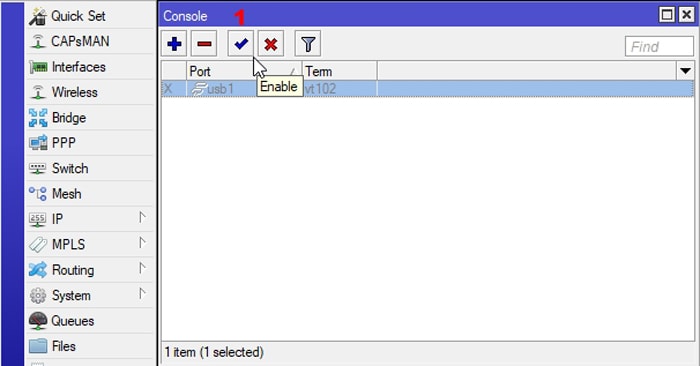

  1. Schakel de usb1 poort terug aan door op het blauwe vinkje te klikken.
    Waarom heb je de poort moeten uitschakelen in console? Omdat je anders geen parameters kunt veranderen bij de poort usb1.
  2. Sluit het venster.
GPS, gps-muis
  1. Klik in het hoofdvenster op "system".
  2. Vervolgens klik je verder op "Reboot".
    Dit zal de poort "usb1" terug activeren.
GPS, gps-muis

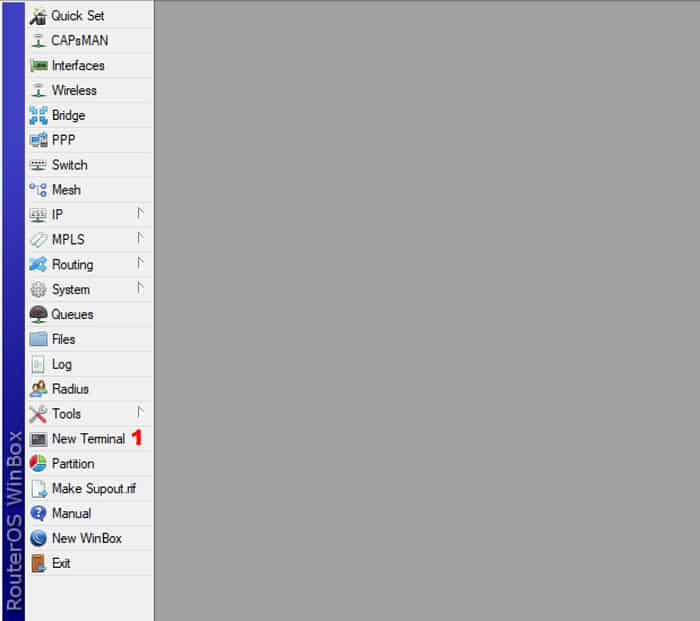

  1. Terug in het hoofdvenster klik nu op "new terminal.
GPS, gps-muis

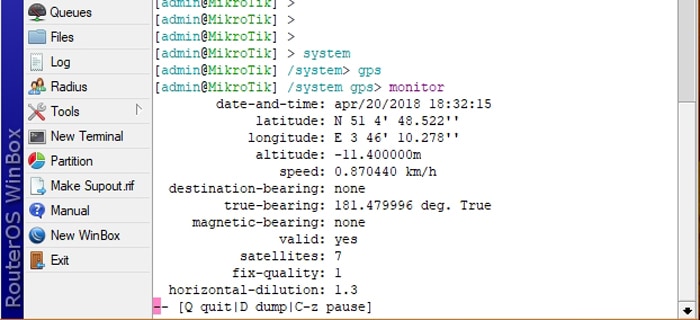

  1. Geef het commando system gps monitor in en je kan op die manier nu ook de GPS coördinaten aflezen.
