📌 Inleiding
Het lijkt vanzelfsprekend: je sluit je Synology NAS gewoon aan op een Ethernetpoort van je MikroTik router en klaar. Toch bepaalt precies waar je je NAS en pc aansluit of je volle snelheid haalt of niet. Veel gebruikers staan hier niet bij stil, maar het verschil kan groot zijn. In dit artikel leg ik uit waarom dit zo belangrijk is en hoe je jouw Synology NAS correct verbindt met je MikroTik router voor maximale prestaties.
🎯 Verwachtingen
Na het lezen van dit artikel weet je:
- Waarom een Synology NAS op sommige MikroTik routers trager werkt.
- Hoe je kan nagaan of jouw MikroTik router meerdere switch chips heeft.
- Op welke poorten je NAS en pc best aangesloten worden voor maximale snelheid.
- Welke extra instellingen je kan overwegen, zoals bonding, jumbo frames of een aparte switch.
⚠️ Probleem en oorzaak
Veel mensen verwachten dat een Synology NAS rechtstreeks verbonden met een MikroTik router altijd de volle snelheid haalt. Bij kleine modellen met vijf poorten klopt dat meestal. Maar bij routers met meerdere switch chips kan het verkeer tussen de NAS en de pc onverwacht traag worden. De reden is dat sommige poorten tot een andere switch chip behoren. Als je NAS en pc op twee verschillende chips aangesloten zijn, moet het verkeer via de CPU van de router passeren. Dat veroorzaakt een bottleneck en de snelheid zakt aanzienlijk. De oplossing is simpel: zorg dat je NAS en je belangrijkste pc’s altijd op poorten van dezelfde switch chip zitten.
🖼️ Voorbeeld: twee switch chips

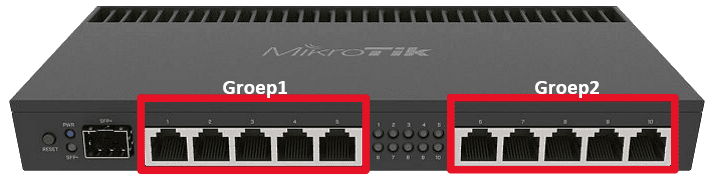

Op bovenstaande afbeelding zie je een MikroTik router met tien ethernet poorten. Deze zijn intern verdeeld over twee groepen (Groep1 en Groep2). Elke groep hangt aan een aparte switchchip. Als je je Synology NAS in Groep1 aansluit en je pc in Groep2, dan moet al het verkeer via de CPU van de router passeren. Dat veroorzaakt een bottleneck en je haalt nooit de volle snelheid. Sluit daarom je NAS en pc altijd aan in dezelfde groep.
🚫 Slecht voorbeeld
Op de afbeelding hieronder zie je een veelgemaakte fout. De pc is aangesloten in Groep1 en de Synology NAS in Groep2. Hoewel beide toestellen in hetzelfde subnet (192.168.1.0/24) zitten, moet het verkeer tussen hen via de CPU van de MikroTik router lopen. Dit veroorzaakt een duidelijke bottleneck: je haalt niet de snelheid die je verwacht, zeker niet bij grote bestanden of meerdere gelijktijdige gebruikers.
✅ Goed voorbeeld
In dit voorbeeld zijn zowel de pc als de Synology NAS aangesloten in Groep1 van de MikroTik router. Omdat beide toestellen zich op dezelfde switch chip bevinden, loopt het verkeer rechtstreeks via de switch chip van de router. Het resultaat: je haalt de maximale snelheid van je netwerk, zonder dat de CPU onnodig belast wordt. Dit is de manier waarop je je NAS en pc moet aansluiten om volle prestaties te garanderen.
💡 Oplossingen en tips
- Controleer de switch chip-groepen: sluit je Synology NAS en je pc aan op poorten van dezelfde groep. Dit voorkomt dat verkeer via de CPU van de MikroTik router moet passeren.
- Gebruik bonding (LACP): veel Synology NAS modellen ondersteunen meerdere netwerkpoorten. Met bonding kan je twee of meer kabels samenvoegen voor meer snelheid en redundantie. (lees hierover meer in de blogpost genaamd: Synology bonding configuratie of Synology Link Aggregation.
- Overweeg jumbo frames: standaard werkt Ethernet met een MTU van 1500 bytes. Met jumbo frames (bijv. MTU 9000) kan je grotere pakketten in één keer versturen, wat minder overhead geeft en sneller werkt bij grote bestanden. Belangrijk: dit moet ondersteund worden door zowel je NAS, je pc als je MikroTik router/switch.
- Hou het simpel bij kleine routers: gebruik je een MikroTik router met slechts vijf poorten? Dan zijn er geen aparte switchchips en is dit probleem niet van toepassing.
- Plaats een aparte switch: als je veel NAS verkeer hebt, kan een aparte CRS switch met een snelle uplink naar je router interessant zijn. Zo hou je je netwerk overzichtelijk en haal je hogere snelheden.
⚠️ Waarschuwing
Jumbo frames leveren enkel voordeel op als alle toestellen in de keten dit ondersteunen (NAS, pc, switch en MikroTik router). Als één toestel in je netwerk géén jumbo frames aankan, kan dit juist verbindingsproblemen veroorzaken. Activeer het dus alleen als je zeker bent dat je hele netwerk het ondersteunt.
▶️ Video-uitleg
In de video hierboven toon ik hoe je je NAS en pc correct verbindt met een MikroTik router. Het is een korte samenvatting die alles visueel duidelijk maakt. Ik raad je zeker aan om het filmpje even te bekijken: je Synology NAS verbinden met een MikroTik router zal daarna geen geheimen meer hebben. Lees je liever verder? In de rest van deze blogpost leg ik alles stap voor stap uit. En wat als je een MikroTik switch gebruikt in plaats van een router? Ook dat komt verderop aan bod.
🔀 MikroTik switches

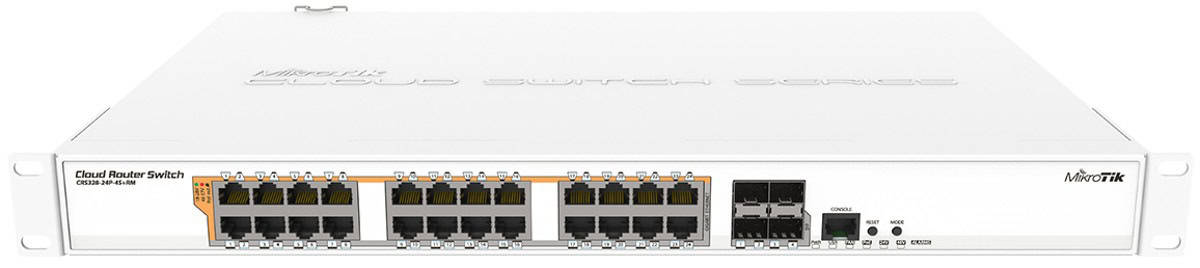

De nieuwe MikroTik switches hebben meestal één enkele switch chip. Dat heeft duidelijke voordelen: al het verkeer tussen de poorten verloopt volledig via die chip, zonder dat je rekening moet houden met groepen zoals bij sommige routers. Dit betekent dat je je Synology NAS en pc eenvoudig kan aansluiten op eender welke poort van de switch, en toch altijd de maximale snelheid haalt. Het risico dat je verkeer onnodig via de CPU gaat, is hier niet aanwezig. Voor wie dus veel NAS verkeer heeft of hogere snelheden wil (2.5G, 10G), kan een aparte MikroTik switch een betere keuze zijn dan enkel een router.
✅ Aanbevolen aanpak
Ik raad je aan om altijd te kiezen voor een aparte router en switch. Een MikroTik router gebruik je best voor de routerfuncties en firewall, terwijl een MikroTik switch zorgt voor de interne netwerkverbindingen aan volle snelheid. Zo vermijd je de beperkingen van routers met meerdere switch chips en ben je klaar voor hogere snelheden (2.5G of 10G). Voor NAS verkeer of zware bestanden is dit de meest stabiele en toekomstgerichte oplossing.
🖼️ Controleer het aantal switch chips
Wil je weten hoeveel switch chips je MikroTik switch of router heeft? Dat kan je eenvoudig nagaan in Winbox of via de CLI. Op de screenshot hieronder zie je een voorbeeld: deze switch beschikt over één enkele switchchip. Bij zo’n toestel maakt het dus niet uit op welke poort je je Synology NAS en pc aansluit: je haalt altijd de maximale snelheid.
🔍 Dieper in de werking van de switch chip
MikroTik routers en switches gebruiken interne switch chips om verkeer tussen de poorten hardwarematig te verwerken. Hoe meer verkeer via de switchchip kan verlopen, hoe minder de CPU belast wordt, en hoe sneller je netwerk werkt.Wil je weten hoeveel switch chips jouw toestel heeft? Dat kan eenvoudig via de CLI:
/interface/ethernet/switch/print
In de output zie je hoeveel switch chips aanwezig zijn en welke poorten eraan gekoppeld zijn.
- Zie je één switchchip? Dan kan je je Synology NAS en pc op gelijk welke poort aansluiten, zonder snelheidsverlies.
- Zie je meerdere switchchips? Dan is het belangrijk dat je NAS en pc in dezelfde groep blijven, anders loopt het verkeer via de CPU en verlies je snelheid.
🏢 De professionele routers hebben geen switchchip – wat nu?
Bij de professionele MikroTik routers (zoals sommige CCR modellen) ontbreekt een switch chip. Dit betekent dat al het verkeer via de CPU loopt. Dat lijkt misschien een nadeel, maar in de praktijk is de CPU van deze toestellen krachtig genoeg om dit moeiteloos aan te kunnen. Het gevolg is wel dat je poorten niet meer kan behandelen zoals een klassieke switch. Je moet ze zelf in een bridge plaatsen om ze samen te laten werken als switch poorten. Dit vraagt wat meer configuratie, maar geeft je tegelijk de volledige controle over hoe verkeer verwerkt wordt. 👉 Mijn advies: gebruik een professionele router enkel voor routing en firewall. Combineer hem met een aparte MikroTik switch voor al het interne netwerkverkeer. Zo hou je de CPU vrij voor de taken waar hij in uitblinkt, en gebruik je de switch chip voor snelle interne verbindingen zoals je NAS verkeer.
🖥️ Voorbeeld: bridge configuratie op een CCR
Omdat een CCR router geen switch chip heeft, moet je zelf de poorten in een bridge plaatsen om ze als switch te laten functioneren. Zo kan je een Synology NAS en pc toch (op volle snelheid) laten communiceren via de router. Een basisconfiguratie ziet er zo uit:
/interface bridge add name=bridge1 /interface bridge port add bridge=bridge1 interface=ether1 add bridge=bridge1 interface=ether2
In dit voorbeeld voeg je ether1 en ether2 toe aan een bridge. Verkeer tussen beide poorten wordt door de CPU afgehandeld. Dankzij de krachtige hardware van een CCR is dit meestal geen probleem. 👉 Toch blijft mijn advies: gebruik de CCR als router en firewall, en zet een aparte MikroTik switch in voor intensief intern verkeer zoals NAS toegang. Dat geeft je de beste prestaties en flexibiliteit.
📌 Conclusie
Het aansluiten van een Synology NAS op een MikroTik router lijkt simpel, maar de interne hardware van je toestel bepaalt of je volle snelheid haalt.
- Kleine routers (bv. 5 poorten, 1 switchchip): je kan je NAS en pc op eender welke poort aansluiten zonder snelheidsverlies.
- Routers met meerdere switchchips: zorg dat je NAS en pc in dezelfde groep zitten, anders loopt het verkeer via de CPU en verlies je snelheid.
- Professionele routers (CCR, zonder switchchip): hier loopt al het verkeer via de CPU. Dat is krachtig, maar vraagt meer configuratie met bridges. Beste aanpak blijft een CCR combineren met een aparte MikroTik switch.
Door deze verschillen te begrijpen en je netwerk slim in te richten, haal je altijd de maximale prestaties uit je Synology NAS en MikroTik apparatuur.
📦 Wat zijn jumbo frames en hoe stel je ze in?
Normaal worden datapakketten op Ethernet netwerken verzonden met een MTU (Maximum Transmission Unit) van 1500 bytes. Dit werkt prima, maar bij grote bestanden betekent het dat er heel veel kleine pakketjes verstuurd moeten worden. Met jumbo frames vergroot je die MTU naar bijvoorbeeld 9000 bytes. Hierdoor worden grotere datablokken in één keer verzonden. Dat heeft drie voordelen:
- Minder netwerkoverhead (minder headers per hoeveelheid data).
- Lagere CPU-belasting op je NAS en pc.
- Hogere doorvoersnelheid bij grote bestanden (zoals video’s of back-ups).
👉 Belangrijk: jumbo frames werken alleen goed als alle apparaten in de keten dit ondersteunen (NAS, pc, switch, router). Anders krijg je verbindingsproblemen.
