ip camera port forwarding

ip camera port forwarding met je Mikrotik router

Inleiding

ip camera port fortwarding met je Mikrotik routerboard
Tegenwoordig hoort de mens meer en meer van inbraken in huizen en willen vervolgens hun huis en zichzelf veilig stellen.

Als preventie kan je bijvoorbeeld bewakingscamera's plaatsen.
Toch hebben veel mensen moeilijkheden bij de configuratie van een ip camera.
Ten eerste wat betreft de configuratie van de IP-adressen.
Ten tweede het forwarden van de poorten om vervolgens de beelden te kunnen streamen en bekijken op het internet.

Bovendien moet er aan port forwarding worden gedaan en zoals gezegd zijn daar de mensen niet op de hoogte van.
Aangenomen dat je een Mikrotik router hebt leg ik uit hoe je vervolgens deze port forwarding moet uitvoeren.

Bij een ip camera port forwarding moet je één ding goed onthouden.
Namelijk dat je twee poorten moet forwarden en dat weten veel mensen niet.
Ten eerste heb je de poort 80 als uw camera http ondersteund of poort 443 als je camera het beveiligde https protocol ondersteund.
Ik geef je de raad als je een beveiligingscamera set, buitencamera, internet camera gaat aankopen dat die het beveiligde https protocol ondersteund.
Anders loop je het gevaar dat je login onderschept wordt.
Die https poort zorgt ervoor dat je uw camera kan gaan configureren.

Ten tweede voor veel mensen een onbekende poort is de RSTP poort.
Ofschoon deze poort nodig is om de beelden te gaan streamen over het internet.
Daardoor kunnen veel mensen de beelden niet zien op het internet.
RTSP betekend "real time streaming protocol en heeft als default poort  554.

Mikrotik ip camera port forwarding

Routerboard

RouterOs

Bios firmware

Grandstream Camera

3011-UiAS-RM

6.40rc15

3.35

GXV3674-FHD_Vf v2

Aangenomen dat de Mikrotik Router als tweede router achter uw ISP router fungeert ga ik er vervolgens van uit dat de Mikrotik router zich in de DMZ zone bevind van uw ISP router.
De ip camera port forwarden wordt dus getoond op de Mikrotik router.
En dit met de Grandstream ip camera GXV3674-FHD_Vf vr

ip camera port forwarden

Hoe wordt de RTSP poort door middel van poort 80 beïnvloed?
Het zou onverstandig zijn om bijvoorbeeld de poort 80 te blijven gebruiken om je IP-camera te gebruiken, dit is namelijk de poort die open staat voor internet toegang.
concluderend dat de IP-camera het IP-adres 10.90.10.201 heeft en je hebt de poort 80 veranderd in 81 wordt de RTSP poort veranderd naar de http poort + 2000
De RTSP poort wordt dan 2081
Wil je de IP-camera verder configureren gebruik 10.90.10.201:81

Dit is bij de Grandstream ip camera. Heb je een ander merk camera kan je kijken in de handleiding van je camera.

Ter verduidelijking een kleine tabel betreft RTSP poort

IP-ADRES

HTTP POORT

RTSP POORT

10.90.10.201

81

2081

10.90.10.202

10.90.10.201

82

2082

2081

10.90.10.203

10.90.10.201

83

2083

2081

10.90.10.204

10.90.10.201

84

2084

2081

OPGELET!
Ieder camera merk gebruikt hun eigen methode betreft RTSP poort instellingen.

ip camera port forwarding configuratie

ip camera port forwarding

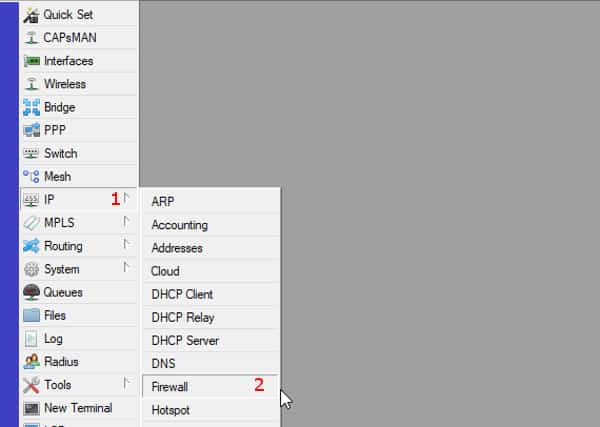

1- Open je Mikrotik router met winbox en klik op het hoofdvenster op "IP".
2- Vervolgens klik op "firewall".

ip camera port forwarding

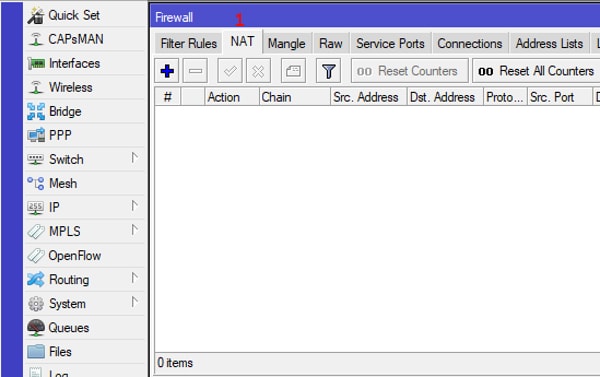

1- Om een NAT rule aan te maken klik op het tabblad "NAT".

ip camera port forwarding

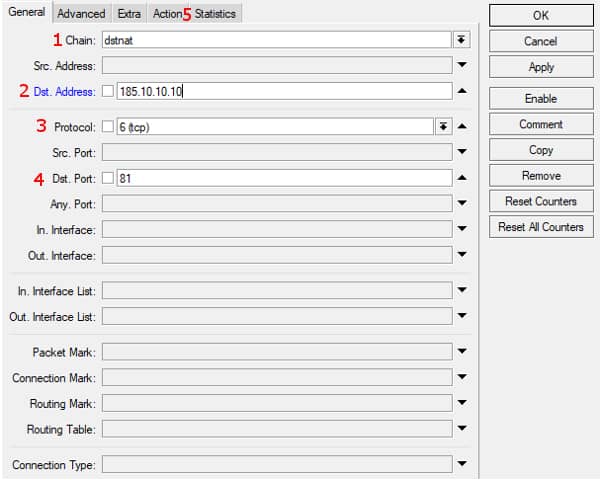

1- Selecteer bij "chain" "dstnat" wat destination nat betekent.
2- Verder bij Dst. Address vul het externe IP_adres in van je router.
3- Als protocol selecteer je "tcp".
4- Als Dst.Port vul 81 in of uw gekozen poort.
5- Klik verder door op het tabblad bovenaan "action".

ip camera port forwarding

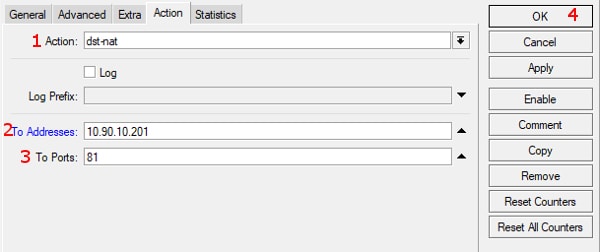

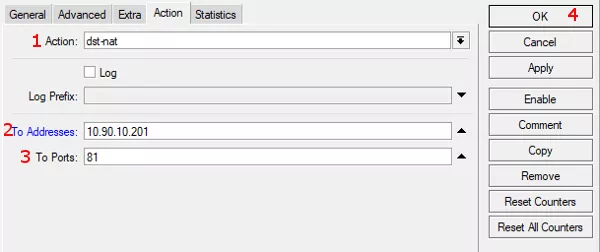

1- Vervolgens selecteer "dst-nat.
2- "To addresses" vul het IP-adres in van uw camera.
3- verder bij "To ports" vul je de poort 81 in.
4- Tot slot klik op "ok".
Dit is wat betreft de http poort om de camera aan te spreken.

ip camera port forwarding

Om de RTSP poort in te stellen klik wederom op NAT om een nieuwe NAT rule aan te maken.

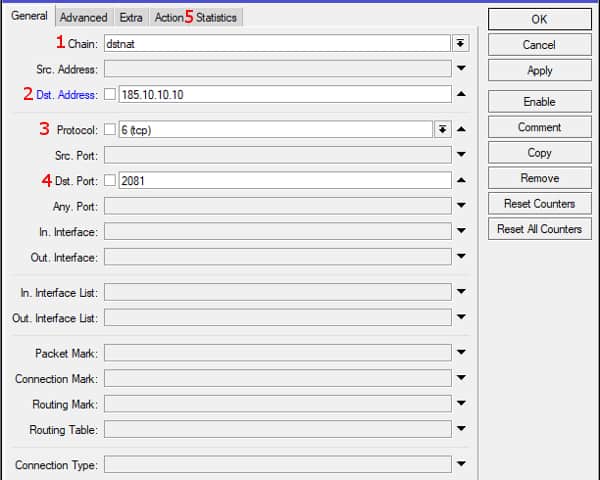

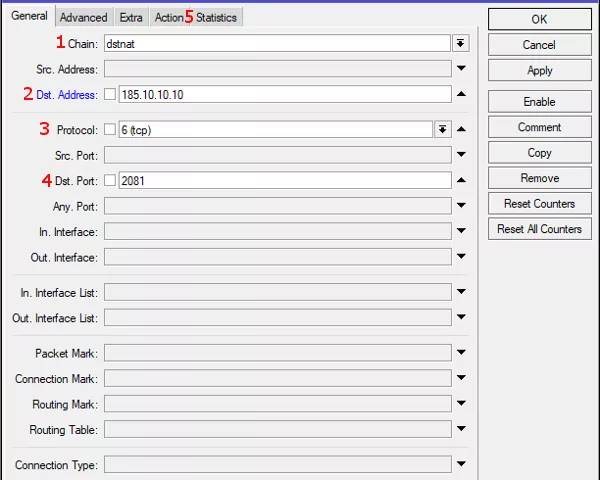

1- Selecteer bij "chain" "dstnat" wat destination nat betekent.
2- Verder bij Dst. Address vul het externe IP_adres in van je router.
3- Als protocol selecteer je "tcp".
4- Als Dst.Port vul 2081 in of uw gekozen poort.
5- Klik verder door op het tabblad bovenaan "action".

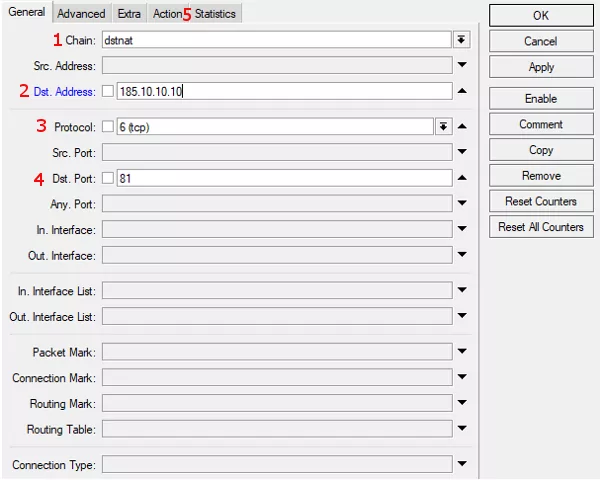

1- Selecteer bij "chain" "dstnat" wat destination nat betekent.
2- Verder bij Dst. Address vul het externe IP_adres in van je router.
3- Als protocol selecteer je "tcp".
4- Als Dst.Port vul 81 in of uw gekozen poort.
5- Klik verder door op het tabblad bovenaan "action".
ip camera port forwarding

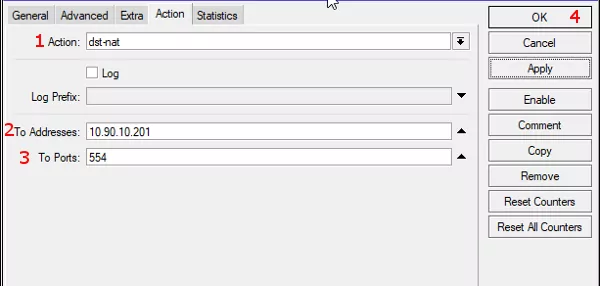

1- Vervolgens selecteer "dst-nat.
2- "To addresses" vul het IP-adres in van uw camera.
3- verder bij "To ports" vul je de poort 554 in.
4- Tot slot klik op "ok".
Dit is wat betreft de RTSP poort om de camera beelden te laten streamen.

1- Vervolgens selecteer "dst-nat.
2- "To addresses" vul het IP-adres in van uw camera.
3- verder bij "To ports" vul je de poort 81 in.
4- Tot slot klik op "ok".
Dit is wat betreft de http poort om de camera aan te spreken.

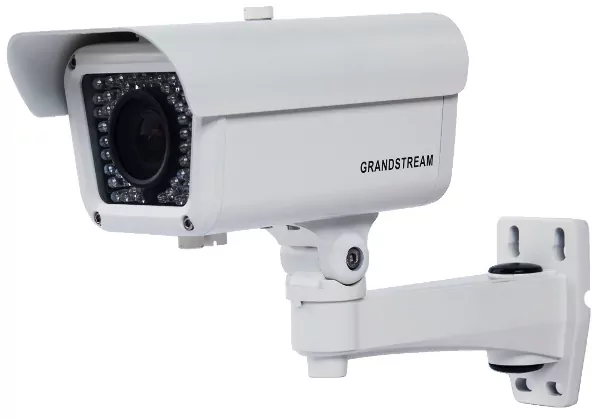

GXV3674-FHD_Vf v2
