wifi frequentie tabel

Waar gaat dit artikel over

Wifi frequentie tabel en uiteenzetting

wifi frequenties

wifi frequentie

Wat zijn de eigenschappen van de 2.4 GHz. ISM band?

Weet dat de 13 kanalen elkaar overlappen, er zijn maar 3 bruikbare niet overlappende kanalen

De wifi frequentie band die wij mogen gebruiken is vanaf 2412 MHz. tot en met 2472 MHz.  De totale bandbreedte die wij mogen gebruiken bedraagt 60 MHz.
Deze bandbreedte is verdeeld in 13 kanalen, dit is 60 MHz delen door 13 zodoende  is dat 4.6 MHz bandbreedte per kanaal afgerond.

Doch is er nog een probleem. De 13 kanalen zijn theoretische kanalen uit een voorbij gestreefd oud systeem. Dus is elk kanaal 20 MHz. breed. Daarom spreken we over kanalen die elkaar overlappen. Echter dit beïnvloed heel fel de prestaties van het draadloze wifi netwerk. Daardoor kent de 2.4 GHz. maar drie
kanalen die elkaar niet overlappen: Namelijk kanalen 1, 6 en 11.

Deze niet overlappende wifi frequentie zijn dus de aangewezen kanalen. Deze kanalen gebruik je het best om de beste prestaties te bekomen.
Daarmee als iedereen alleen deze kanalen zou gebruiken zou er minder last zijn van storing. Dit omdat de volledige bandbreedte van 20 MHz. kan worden benut.

Andere data verkeer op de kanalen zoals 2, 3, 4, 5, 7, 8, 9, 10, 12 en 13  verstoren het systeem zonder er zelf voordeel uit te halen. Omdat dit als het ware tussen kanalen zijn waar zeer veel storingen op zitten.
Conclusie de 2.4 GHz. kanalen zijn als het ware ouderwetse kanalen die helaas veel problemen geven betreft performance.

De 2.4 GHz. wifi frequentie heeft nog nadelen, het is een gedeelde frequentie

Er zijn maar 3 kanalen die elkaar niet overlappen, de kanalen 1, 6 en 11.

Deze niet overlappende kanalen zijn dus de aangewezen kanalen die je best gebruikt als die niet in gebruik zijn in uw dichte buurt.
Als iedereen alleen deze kanalen zou gebruiken zou er minder last zijn van storing omdat de volledige bandbreedte van 20 MHz. kan worden benut.

Andere data verkeer op de kanalen zoals 2, 3, 4, 5, 7, 8, 9, 10, 12 en 13  verstoren het systeem zonder er zelf voordeel uit te halen omdat dit als het ware tussen kanalen zijn waar zeer veel storingen op zitten.

wifi frequentie
wifi frequentie

Doordat er nog andere toestellen gebruik maken van dezelfde frequentie. Voorbeelden: video, bewaking camera, speelgoed besturingen zoals vliegtuigjes, helikopters, auto, microgolf oven, babyfoons, alarm systemen, sommige schuifdeur sensors, draadloze audio/video zenders, om er maar enkele op te noemen. Je kan nu wel geloven dat sommige wifi linken op 2,4 GHz. wifi frequentie niet optimaal werken nietwaar?

2.4 GHz. wifi frequentie is daarentegen een overbezette frequentie

wifi frequentie
wifi frequentie

Tegenwoordig wordt de 2.4 GHz. wifi frequentie zoveel gebruikt dat die niet goed meer kan functioneren. Door allerlei storingen krijg je bijgevolg een slechte performance.
Daarom worden routers routers verkocht die zowel de 2.4 GHz. als de 5 GHz. band ondersteunen. Deze worden dualband routers genaamd.

Voordelen van de 2.4 GHz. wifi frequentie nader bekeken

Tegenwoordig wordt de 2.4 GHz. frequentie zoveel gebruikt dat die niet goed meer kan functioneren door allerlei storingen met slechte performance als gevolg. Daarom worden tegenwoordig dualband routers verkocht die zowel de 2.4 GHz. als de 5 GHz. band ondersteunen daarom het woord dualband.

De 2.4 Ghz. Wi-Fi band is over bezet.

Dat wil zeggen dat er nog andere toestellen gebruik maken van dezelfde frequentie. Voorbeelden: video, bewaking camera, speelgoed besturingen zoals vliegtuigjes, helicopters, auto, microgolf oven, babyfoons, alarm systemen, sommige schuifdeur sensors, draadloze audio/video zenders, om er maar enkele op te noemen. Je kan nu wel geloven dat sommige wifi linken op 2,4 GHz. frequenties niet optimaal werken nietwaar?

De 2.4 Ghz. Wifi band heeft nog nadelen, het is een gedeelde frequentie.

De frequentie band die wij mogen gebruiken is vanaf 2412 Mhz. (lees megahertz) tot en met 2472 Mhz. De totale bandbreedte die wij mogen gebruiken bedraagt 60 Mhz. Deze bandbreedte is verdeeld in 13 kanalen, dit is 60 Mhz delen door 13 = 4.6 Mhz bandbreedte per kanaal afgerond. Maar er is nog een probleem, de 13 kanalen zijn theoretische kanalen uit een voorbij gestreefd oud systeem. In fijte is elk kanaal 20 Mhz. breed, daarom spreken we over kanalen die elkaar overlappen en dit beinvloed heel fel de prestaties van het draadloze wifi netwerk. Er zijn maar 3 kanalen die elkaar niet overlappen, de kanalen 1, 6 en 11.

1,6,11 zijn dus de aangewezen kanalen die je best gebruikt als die niet in gebruik zijn in uw dichte buurt. Als iedereen alleen deze kanalen zou gebruiken zou er minder last zijn van storing omdat de volledige bandbreedte van 20 MHz. kan worden gebruikt.

Andere data verkeer op de kanalen zoals 2, 3, 4, 5, 7, 8, 9, 10, 12 en 13 zal de zender ontvanger niet herkennen omdat dit als het ware tussen kanalen zijn waar zeer veel storingen op zitten.

Ondanks dat het ook moeilijk is dat de 2.4 GHz. radiogolven door muren gaat is het voor de 5 GHz. frequentie nog moeilijker. De 2.4 GHz heeft geen DFS nodig zodoende zijn er geen onderbrekingen. Doch zoals je ziet heeft de 2.4 GHz. wifi frequentie meer nadelen dan voordelen. Dit betekend dat er stilaan zal overgeschakeld worden naar de 5 GHz frequentie en zelfs de 60 GHz. frequentie.

2.4 GHz. wifi frequentie tabel

2.4 GHz kanalen en frequenties. Wettelijk vermogen 100 milliwatt Erp. of 20 dBm

Kanaal-1 niet overlappend 2.412 GHz.
kanaal-2 2.417 GHz.
kanaal-3 2.422 GHz.
kanaal-4 2.427 GHz.
kanaal-5 2.432 GHz.
kanaal-6 niet overlappend 2.437 GHz.
kanaal-7 2.442 GHz.
kanaal-8 2.447 GHz.
kanaal-9 2.452 GHz.
kanaal-10 2.457 GHz.
kanaal-11 niet overlappend 2.462 GHz.
kanaal-12 2.467 GHz.
kanaal-13 2.472 GHz.
wifi frequentie

5 GHz. wifi frequentie tabel voor binnen, buiten en short range frequenties

5 GHz kanalen en frequenties voor binnen. Wettelijk vermogen 200 milliwatt Erp. of 23 dBm

Kanaal-36 5.180 GHz.
kanaal-40 5.200 GHz.
kanaal-44 5.220 GHz.
kanaal-48 5.240 GHz.
kanaal-52 5.260 GHz.
kanaal-56 5.280 GHz.
kanaal-60 5.300 GHz.
kanaal-64 5.320 GHz.

5 GHz.wifi frequentie 1 watt Erp.+ DFS voor buiten. Wettelijk vermogen 1 watt Erp. of 30 dBm

Kanaal-100 5.500 GHz.
kanaal-104 5.520 GHz.
kanaal-108 5.540 GHz.
kanaal-112 5.560 GHz.
kanaal-116 5.580 GHz.
kanaal-120 5.600 GHz.
kanaal-124 5.620 GHz.
kanaal-128 5.640 GHz.
kanaal-132 5.660 GHz.
kanaal-136 5.680 GHz.
kanaal-140 5.700 GHz.

5 GHz.SRD gebruik voor (short range devices). Wettelijk effectief uitgestraald vermogen 25 milliwatt of 14dBm

Kanaal-149 5.745 GHz.
kanaal-151 5.755 GHz.
kanaal-153 5.765 GHz.
kanaal-155 5.775 GHz.
kanaal-157 5.785 GHz.
kanaal-159 5.795 GHz.
kanaal-161 5.805 GHz.
kanaal-165 5.825 GHz.

Wat meer verduidelijking over de 5 GHz. Frequentie.

De 5 GHz. Wifi band heeft geen overlappende kanalen tenzij je de 20 MHz. bandbreedte overschrijdt .

De 5 GHz. Wifi band heeft geen overlappende kanalen tenzij je over de bandbreedte gaat van 20 MHz.

Op veel nieuwe access points kan de bandbreedte worden aangepast. Dit naar 20, 40, 60, 80 tot wel 160 MHz. bandbreedte.
Dit heeft namelijk tot voordeel dat je grotere snelheden behaalt op korte afstanden zoals in huis. Doch dit gaat ten koste van de performance. Hoe dat zo?

De 200 milliwatt dat normaal een bandbreedte heeft van 20 MHz moet ineens door een bandbreedte van 80 MHz.
Ter illustratie:
Vergelijk dat met de druk van het water op een tuinslang, de waterstraal is krachtig genoeg. Maar als je nu aan dezelfde waterkraan een slang van de brandweer zou aansluiten. De druk is weg omdat de diameter van de brandweerslang te groot is en de waterstraal spuit minder ver. Dit ter illustratie.

Ten eerste hoe groter de bandbreedte hoe minder ver gaan de radiogolven want het vermogen blijft hetzelfde en moet nu verdeeld worden in die 80 MHz.
Ten tweede vangt de grotere bandbreedte meer storingen op van andere wifi infrastructuur.
 Ikzelf ben geen voorstander om deze bredere kanalen te gebruiken.
Ik blijf liever zoals standaard geregeld op de bandbreedte van 20 MHz. Die is stabiel en bied je geburen de kans om ook een goede 5 GHz te behalen.

Vele mensen weten niet dat de 5 GHz. frequentie een gedeelde frequentie is.

​​​​Dat de 5 GHz frequentie een gedeelde frequentie is zullen weinig mensen weten. Vervolgens moet je daar rekening mee houden bij het instellen van het accesspoint.
Weerradars en  andere radars werken namelijk op de frequentieband 5600-5650 MHz. En de weerradars sturen een vermogen uit van 250 Kwatt. (250.000 watt).

Er staan 4 weerradars in België. De weerradar gebruikt bepaalde frequenties van de 5 GHz wifi buiten frequentie. Het is daarom wettelijk verplicht om op de acces points "DFS" in te schakelen voluit geschreven (Dynamic Frequency Selection).

Bij het detecteren van een weerradar zal het accespoint de frequentie waarin hij uitzend moeten veranderen. Dit om de weerradar niet te storen. Ofwel moet het accespoint stoppen met uitzenden tot het radar signaal is verdwenen. Hieruit volgt dat er onderbrekingen ontstaan in de wifi link.

Het vermogen van de weerradar is zo krachtig dat er in het accesspoint intermodulatie ontstaat. De radar zal dan ook effect hebben op de andere kanalen.
Dit kan alleen voorkomen worden door aangepaste bandpass filters te gebruiken. Deze filters filteren deze intermodulatie  uit. Dit resulteert in een betrouwbaarder radar waarneming.




In zeer dure accespoints worden er al filters ingebouwd. Maar daar staat tegenover dat de kostprijs wel rond de 1300 € per accespoint bedraagt.

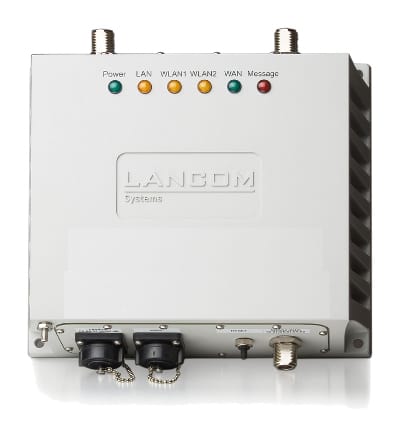

Op de linker afbeelding zie je de alom bekende professionele  Lancom acces- points voor buiten gebruik.

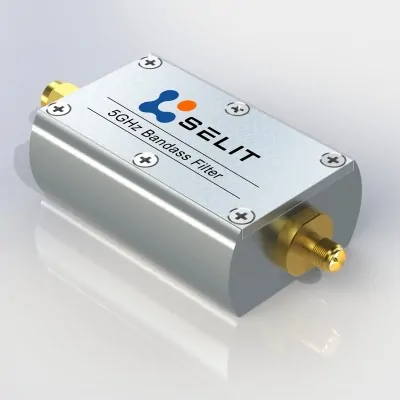

De afbeelding rechts laat je een 5 GHz. band passfilter zien op de 5 GHz.
Hou dan ook wel rekening met het verlies op de aansluitingen en kabels die je er tussen moet plaatsen. Vraag de verkoper naar de juiste band passfilter.

Wat is DFS of dynamic frequentie selection?

Dynamic Frequency Selection afgekort (DFS) is een systeem voor wifi radiosystemen die in de 5 GHz-band werken.
Elk accespoint moet wettelijk uitgerust zijn met het DFS systeem. DFS detecteert namelijk radar signalen en zorgt er vervolgens voor dat de radar niet wordt verstoort.

Dit door middel van te veranderen van frequentie die de radar niet stoort. Ofwel door het wifi radiosignaal uit te schakelen. En dit totdat het radar signaal niet meer waarneembaar is.

Anders gezegd zal DFS radiotransmissies vermijden die als prioritair of missie-kritisch worden beschouwd. DFS moet er namelijk voor zorgen dat deze prioritaire toestellen geen hinder ondervinden van de 5 GHz. wifi linken.

Onthoud dat prioritaire radars zoals industriële, federale, civiele en militaire organisaties tot weerradars steeds voorrang krijgen.
Zodoende moet bij detectie het access point zijn kanaal veranderen. Of in het slechtste geval zich stilhouden totdat het accespoint de radar niet meer detecteert.
Dit onderbreekt de wifi link maar dit kan niet anders worden opgelost. Hopelijk wordt er eens een frequentie vrijgegeven voor wifi doeleinden dat niet wordt gedeeld.

Een voorbeeld van een weerradar van het K.M.I.

wifi frequentie

Bron foto K.M.I.


Voor iemand die nog nooit een weerradar heeft gezien. dit is de weerradar te Wideumount die in 2001 in gebruik is genomen. Vermogen 25.000 watt. Erp.

Wat gebeurd er als je DFS niet inschakeld en zodoende niet wettelijk in orde bent?


De weerradars worden dan gestoord en dat kan je zeer goed zien bij de radar beelden. Ik laat wat foto's zien dankzij de toelating van het K.M.I.

wifi frequentie

Hier zie je onze weervrouw die ons de weerkaart toont, waar de gele kring staat is duidelijk een storing op de weerradar door een sterk wifi access point die verkeerd is ingesteld.

wifi frequentie

Op deze foto zie je de storing hoe deze op de weerradar te zien is duidelijker.
De rode streep iets links van onder naar boven is een storing van een slecht afgesteld 5 GHz.

Accespoint waar geen DFS is aangeschakeld.

wifi frequentie

De B.I.P.T. kan deze storingen opzoeken en de dader een sanctie opleggen of zelfs de infrastructuur laten afbreken als hij de wettelijke normen niet naleeft.

Met dank aan het K.M.I. om de foto's te mogen gebruiken als illustratie. Hier kan je het gehele artikel lezen.​​​​

Tot slot nog een kleine toelichting over de waarden van het werkelijk uitgestraald vermogen


Sommige mensen verwarren de 100 milliwatt met het getal 20 dB. En de 1 watt met 30 dB. dit zijn juist dezelfde waarden maar met andere maten gemeten.

5 GHz. Frequentie

2.4 GHz. Frequentie

30 dB vermogen is een andere uitdrukking dan 1 watt Erp
Maar heeft dezelfde waarde.

20 dB vermogen is een andere uitdrukking dan 100 milliwatt Erp.
Maar heeft dezelfde waarde.
