RB433AH fan aansluiting

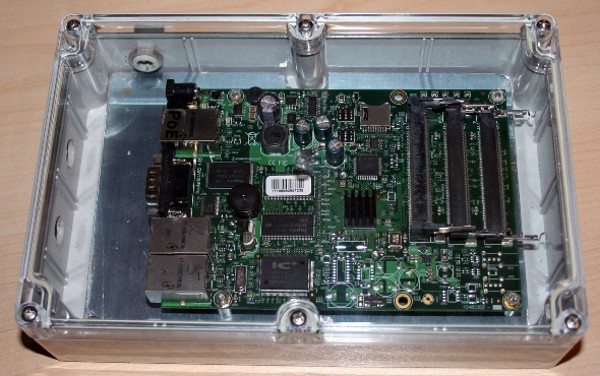

Spijtig genoeg is de RB433AH fan aansluiting nostalgie geworden daar Mikrotik al geruime tijd gestopt is met het vervaardigen ervan. Doch ik wil deze tutorial niet verwijderen. Deze router was mijn tweede Mikrotik aankoop en dit moet geweest zijn in 2004. Dit RouterBoard heeft zijn dienst bewezen als mobiele node. Deze Mikrotik RB433AH is nog steeds in mijn bezit en is nog steeds werkend. Je kan je wel voorstellen dat deze routers van zeer goede kwaliteit waren. Maar goed ik ga je tonen hoe je de router wat koelte kan geven. Een fan aansluiten is soms een noodzaak indien je deze router gaat gebruiken in een warme omgeving. Deze boarden zijn gemaakt om ingebouwd te worden in behuizingen. Als deze behuizing in een mast wordt gehangen in de warme zon is koeling geen overbodige luxe. Sommige router boarden worden in behuizingen gebouwd om vervolgens buiten te hangen in hoge masten of op hoge gebouwen. Daar moest iets aan gedaan worden. Op de foto hieronder heb ik een demo box gebouwd zonder koeling. Dit ging hier uitsluitend om een demo toestel en werd niet zwaar belast.

RB433AH fan aansluiting

De RB433AH fan aansluiting in praktijk

RB433AH fan aansluiting

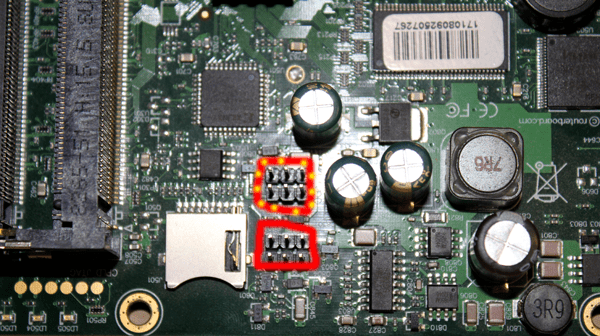

Veel mensen hadden twijfels waar ze de ventilator konden aansluiten. Daarom heb ik een screenshot gemaakt en heb ik de aansluitingen gemarkeerd. Men vindt deze aansluitingen naast het Micro SD slot. De connectoren omringt door een rode kring met gele strepen ondersteunen 3.3 volt D.C. De voltage van de andere connector is afhankelijk van de voltage van de voeding die je op het routerboard aansluit.  Let dus op de voltage van de ventilator die je zodoende wil gebruiken die moet dezelfde werkspanning ondersteunen dan de voeding van het routerboard.

RB433AH fan aansluiting

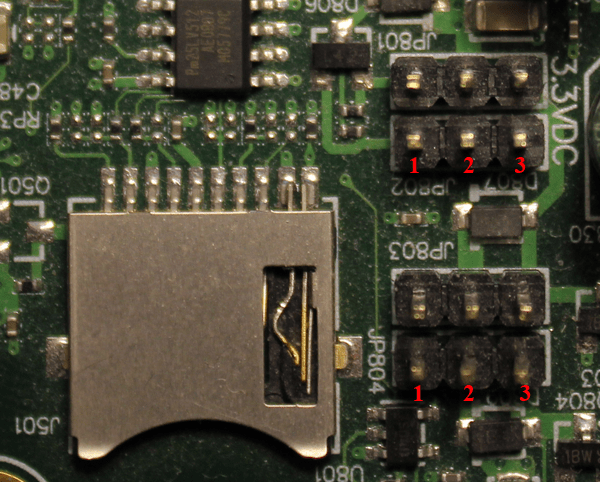

De bovenste aansluitingen zijn de 3.3 volt aansluitingen.
1= De zwarte ader.
2= De rode ader.
3= De gele ader.

De onderste aansluitingen zijn de aansluitingen met dezelfde voltage dan de voeding van de router.
1= De zwarte ader.
2= De rode ader.
3= De gele ader.

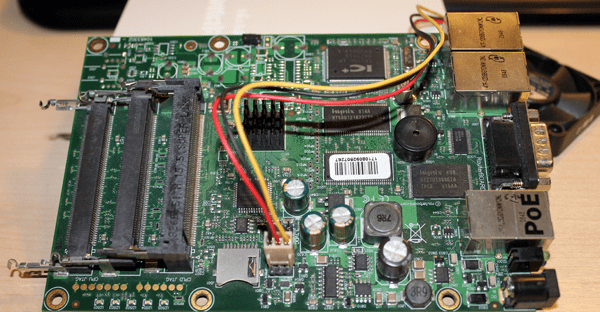

Hier zie je de aansluiting en boven rechts zie je een stuk van de ventilator.
Dit is wat betreft RB433AH fan aansluiting.
