Uitlierbare antenne mast

Voor sommige wifi surveys miste ik toch het doel om de wifi antenne hoog genoeg te plaatsen.
Vroeger deed ik dat door middel van buizen die ik op een dak moest hijsen waardoor de situatie onveilig werd.

Vervolgens moest ik op daken klimmen of andere gevaarlijke stunts uithalen.
En dit om te kunnen controleren of een signaal van een acces point te zien was of niet.
Ofschoon ik vroeger niets anders had moest ik op die manier verder.
Anderzijds zocht ik naar een veiligere oplossing.

Een uitlierbare antenne mast zou de oplossing bieden zodoende ik alles op een veilige manier kon uitvoeren, te slotte kon ik ook geen pannen van het dak beschadigen.
Bijgevolg ben ik op zoek gegaan naar uitlierbare legermasten en heb deze tenslotte gevonden in Nederland.

uitlierbare antenne mast

Een 10 meter hoge mast met nog een topbuis van 2 meter op.
Mits zijn 75 Kg gewicht heeft onze auto wat afgezien maar we zijn er geraakt.

Vervolgens heb ik een plan uitgetekend en bestudeerd hoe de mast er moest gaan uitzien.

Met behulp van een bekwaam lasser heb ik de uitlierbare antenne mast gebouwd.
Zodoende laat ik jullie de bouw van deze mobiele uitlierbare mast zien.

Zie toe dat sommige onderdelen van deze mast gebouwd is uit gerecycleerd materiaal.

Wat geen gerecycleerd materiaal is zijn namelijk de onderdelen die de veiligheid garandeerden.

 De torsieas van de mobile mast. De wielen, de handwinch om de mast naar boven te brengen, de stempels die de mast extra stabiliteit geeft en zo meer.

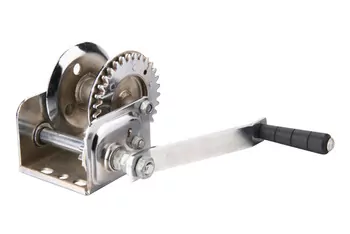

Op deze foto hieronder zie je de handwinch waar ik nog een stalen kabel moest voor hebben. Aangezien het omhoog draaien nogal een zware klus was heb ik zware metaalkabel aangekocht.

uitlierbare antenne mast

Bouwen van de uitlierbare antenne mast

Het Aan elkaar lassen van het frame

uitlierbare antenne mast
uitlierbare antenne mast
uitlierbare antenne mast

De torsieas was intussen al uitgelijnd en vastgemaakt aan het frame.


Het maken van de bok en aan elkaar lassen van de bock aan het frame

uitlierbare antenne mast

Met de bok bedoel ik het rechtopstaand gedeelte die de mast moet gaan ondersteunen als die later wordt omhoog gedraaid.

Vervolgens het aanpassen van de mast steun

uitlierbare antenne mast

Hier wordt de mast eens neergelegd met de bedoelding te kijken waar de ondersteuning van de mast moest komen.

uitlierbare antenne mast

De handwinch wordt gemonteerd en aangepast.

uitlierbare antenne mast

Vervolgens wordt de winch gemonteerd en aangepast, de bijgeleverde stalen kabel wordt later nog vervangen door een zwaardere.

uitlierbare antenne mast

​​​​In het bijzonder wordt er veel aandacht gegeven aan het vastlassen van de mast ondersteuning, opdat bij een niet goed passende ondersteuning de mast zou kunnen gaan vervormen en plooien.

De spatborden zijn inmiddels ook al gemonteerd.

De uitlierbare antenne mast wordt verder afgewerkt met het dichten van de gaten in de buizen

uitlierbare antenne mast
uitlierbare antenne mast

De steun van de mast nader bekeken, aangezien de mast op dat ijzer moet rusten wordt er later een rubberen beschermlaag geplaatst.

uitlierbare antenne mast

Het elektrisch gedeelte wordt gemonteerd

uitlierbare antenne mast

De zekeringkast rechts wordt geplaatst waar de router en rotor sturing in geplaatst wordt.
Vervolgens worden de traanplaten van maat gemaakt en aangepast.

uitlierbare antenne mast

Deze groene bak is aangekocht bij een legerstock en dient om wat gerief licht materiaal mee te transporteren zoals aluminium buizen en de 24 volt batterijen die in een afzonderlijke ruimte in de bak zijn gemonteerd.

Nadat alles is aangepast wordt de mobiele mast totaal ontmanteld om vervolgens gespoten te worden.

Het terug demonteren van de mast en spuiten van het frame in roestwerende verf

uitlierbare antenne mast

Nu komt het vervelendste werk het afschuren van het frame.
Daar staat tegenover dat het frame beter kan gespoten worden.
Deze verf die ik gebruik is durozink een roestwerende en zeer goed hechtende verf.

uitlierbare antenne mast

Uiteraard wordt er na een week een tweede laag gespoten op dezelfde wijze dan de eerste keer.
Dit om een sterk roestwerend resultaat te bekomen.

uitlierbare antenne mast

Het spuiten van de bovenste laag geeft het frame een geheel ander kleur.
Doch had ik het liever wat donkerder gehad.

Daar ik deze verf gratis heb kunnen op de kop tikken neem ik dat er maar bij.

uitlierbare antenne mast

Als laatste spuitbeurt wordt terug een week gewacht vooraleer we verder bouwen aan de mast.

De verf moet zeer droog zijn.

uitlierbare antenne mast

Wat je hier ziet is het stuk waarin de mast wordt ingeklemd, door dit mechanisme kan de mast naar boven worden gelierd.

uitlierbare antenne mast

Achterlichten en bedrading worden aangelegd, zo ook achteraan een reflector zodat de mast in het donker goed wordt gezien.

Op de uittrekbare steunen worden kleine zwaailichtjes geplaatst als die ergens wordt opgesteld om zo veilig mogelijk te werk te gaan.

uitlierbare antenne mast

Als afwerking worden de steunen van de mast van een rubber voorzien.

uitlierbare antenne mast

Ook de boven steun wordt van rubber voorzien.

uitlierbare antenne mast

Ten slotte worden de traanplaten, de bak, terug op de mast gemonteerd.

uitlierbare antenne mast

De mast is klaar voor gebruik en zal mijn hobby bijgevolg meer dan gemakkelijker maken.

uitlierbare antenne mast

Dit is wat in de zekeringkast zit, een routerboard 2011 of 3011 afhankelijk wat er moet worden uitgevoerd.

Een 19" PoE paneel waar ik de antennes kan voorzien van stroom.
Niet te zien maar verlichting door middel van 12 volt led lampjes.

En het bovenste gedeelte is de rotor sturing en schakelaars voor de verlichting en koeling.

De uitlierbare antenne mast bewijst zijn dienst als survey hulpmiddel

uitlierbare antenne mast

Survey naar een signaal van Gent naar Oostakker.

uitlierbare antenne mast

De mast met een 5 GHz. 23 dBi paneel antenne scant de ether af naar het signaal.

uitlierbare antenne mast

Test opstelling te Desteldonk met een 5 GHz. 28 dBi grid antenne en een Mikrotik Groove.

Deze mast is zeer nuttig bij het voorbereiden van wifi linktesten en uiteraard het uitvoeren van de linktesten.
