Synology link aggregatie configuratie

Synology link aggregation configureren of anders gezegd bonding configureren is een techniek die het mogelijk maakt de bandbreedte van je NAS te verhogen. Maar dit niet alleen. Met link aggregation ga je ook redundantie implementeren. Met deze Link Aggregation verbeter je dus de datadoorvoer en zorg je voor een reserve verbinding tussen je Synology NAS en je Switch.

Wat is link aggregation

Met de Synology Link Aggregation configureer je twee of meerdere ethernet interfaces als één virtuele interface. Je bundelt als het ware meerdere ethernetpoorten tot één virtuele interface. Hiermee kan je de datadoorvoer niet alleen verhogen maar je kan op deze manier ook een redundante verbinding configureren. De Synology NAS bonding configuratie heeft zeker zijn voordelen. De meesten gaan denken dan verdubbeld de datadoorvoer maar dit zou teveel zijn van het goede. Laat me even uitleggen waarom dit niet het geval is.

Met link aggregatie creëer je een virtuele interface

Indien je link aggregatie configureert op je Synology NAS dan maak je een virtuele interface aan. Dit betekent dat deze interface softwarematig is. Je raad het al dat de software op je NAS wordt aangedreven door de CPU van de NAS. Dit heeft als gevolg dat de CPU van je NAS meer wordt belast. Is dit nu alles van voordelen wat bonding teweeg brengt? Het antwoord is nee want er is nog een zeer belangrijk gegeven die je moet weten. Met de Synology NAS bonding configuratie bekom je een redundant netwerk. Dit is voor mij de belangrijkste reden dat ik link aggregation toepas op mijn Synology NAS.

Wat zijn de vereisten om een bonding op de Synology NAS te configureren

Het is niet noodzakelijk nodig, doch ik raad je aan om een managed switch aan te kopen. Dit om ten volle gebruik te maken van de Synology NAS bonding configuratie.
Door middel van een managed switch kan je meerdere bonding technieken gaan gebruiken. Heb je geen managed switch dan vervallen de betere link aggregaties. Wat zijn de verschillende Bonding technieken die je op de Synology NAS kan configureren? Dit bespreek ik verder in deze blogpost.

Kan link aggregatie uitsluitend gebruikt worden op de Synology NAS en switch?

Het antwoord is hier een duidelijke NEEN, link aggregatie is normaal geïmplementeerd  in ieder professioneel managed switch, router, NAS'en en zelfs servers en PC's.
Bonding of anders gezegd link aggregatie is niet aan Synology gerelateerd, maar is een algemene netwerk techniek bij betere en geavanceerde netwerk toestellen.

Is link aggregatie of anders gezegd bonding beperkt tot 2 interfaces?

Neen, dit hangt af van de beschikbare ethernet poorten. Voor een backbone of anders gezegd je hoofdnetwerk is dit wel zeer gunstig om gebruik te maken van meerdere interfaces. De hoeveelheid interfaces hangt af van de nodige data doorvoer op het netwerk.

De Synology nas ondersteund vier verschillende vormen van bonding technieken

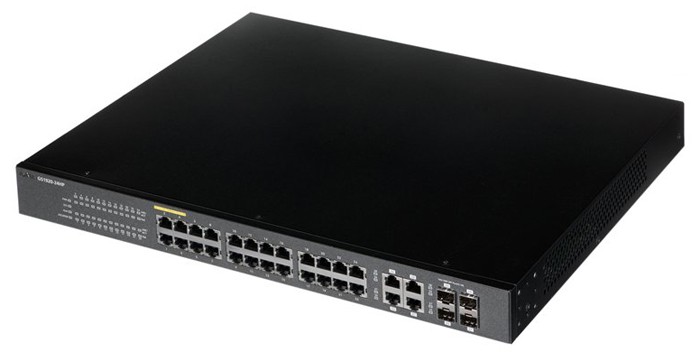

De configuratie wordt uitgevoerd met een Zyxel GS1920-24 en er zullen vier verschillende manieren worden getoond. De eerste twee kan je zonder managed switch uitvoeren. Bij de andere twee configuraties is een managed switch noodzakelijk. De beste configuratie kan je hier zien door middel van een video tutorial.

Nog een soort van redundantie is VRRP, wat dit precies is kan je hier bekijken.

Zonder managed switch kan je twee vormen van bonding configureren

Adaptive Load Balancing:
Deze mode optimaliseert het netwerkverkeer dat wordt ontvangen en verzonden door uw Synology NAS.

Deze mode kan je zoals gezegd gebruiken bij een NIET managed switch of je kan twee switchen gebruiken. Indien je toch in het bezit bent van een managed switch. Let op en schakel adaptive load belancing nooit in om fouten op het netwerk te voorkomen. Synology nas bonding met adaptive load balancing configuratie in de praktijk.

synology nas bonding

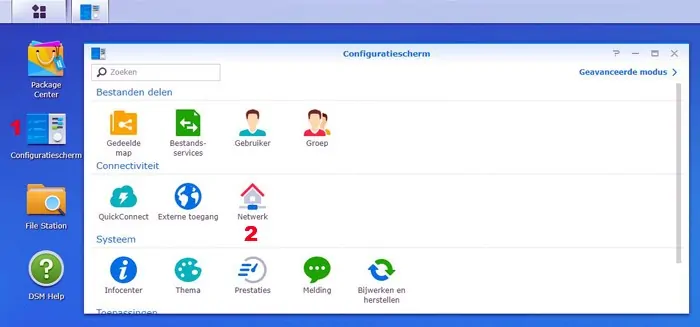

  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding

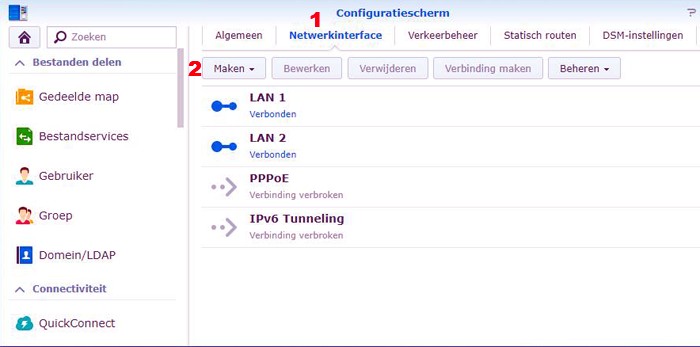

  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
synology nas bonding

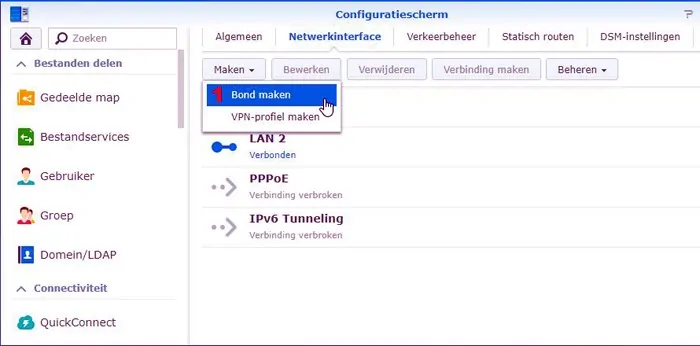

  1. Om bonding in te stellen klik op "Bond maken".
synology nas bonding

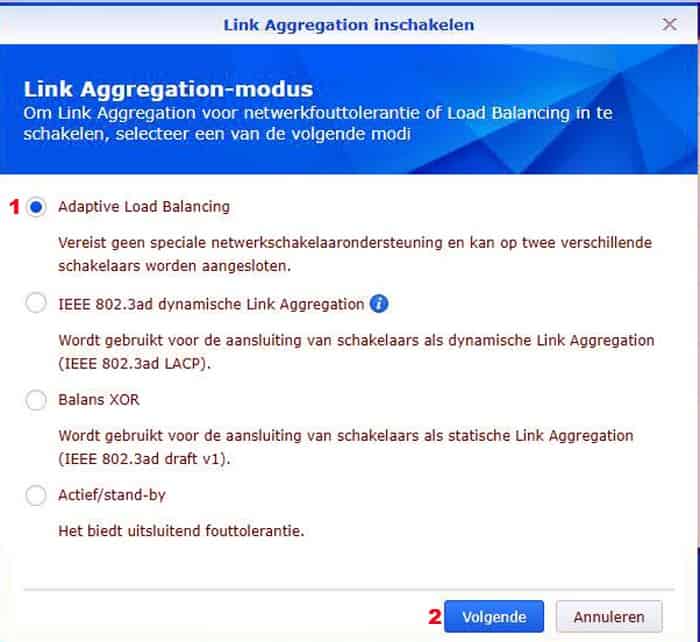

  1. Selecteer "Adaptive Load Balancing" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding

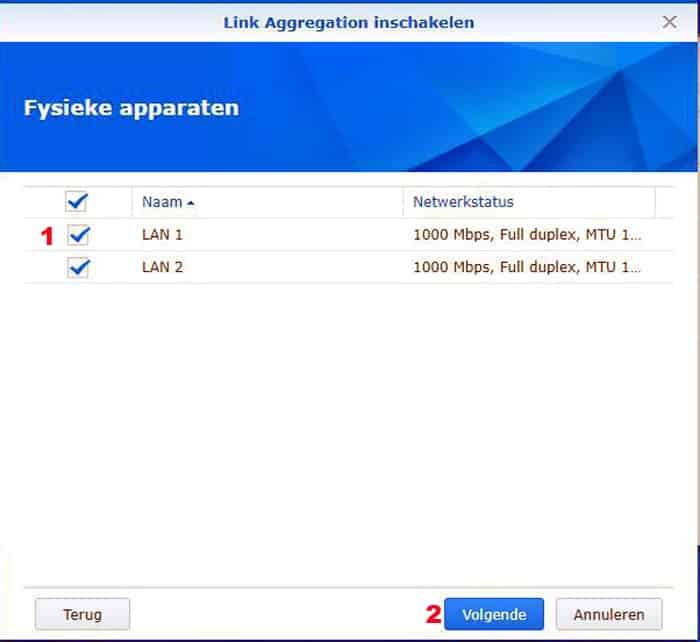

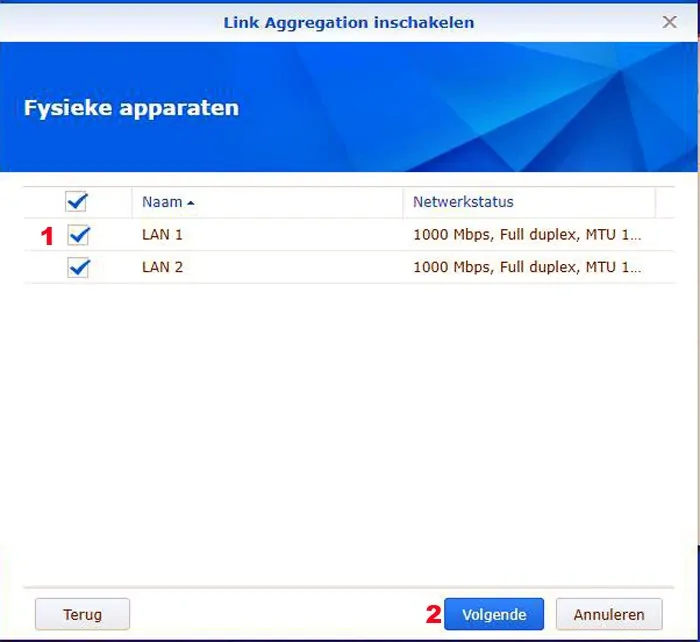

  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding

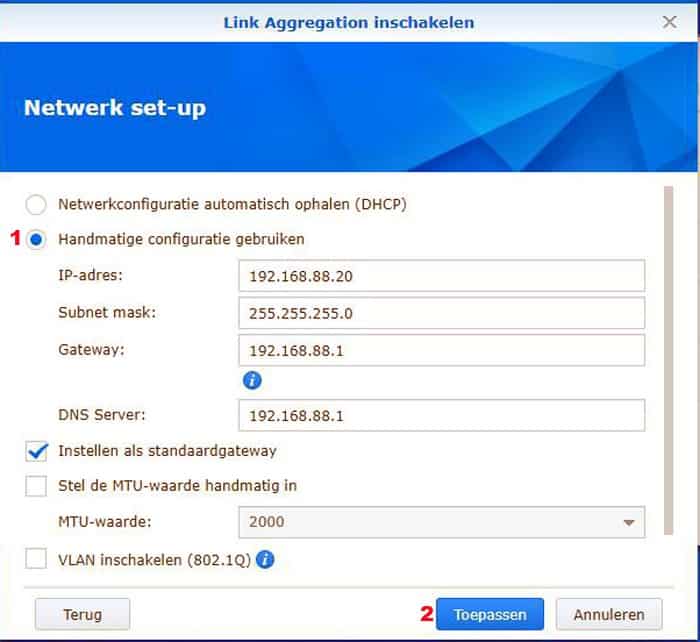

  1. Het is aangeraden om een vast IP-adres te gebruiken maak het bolletje blauw bij "Handmatige configuratie gebruiken".
  2. Klik op "Toepassen".
synology nas bonding

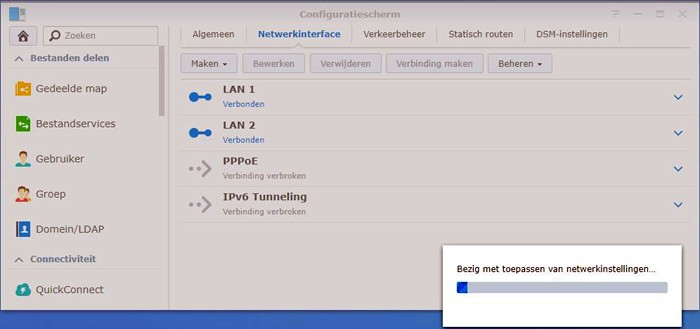

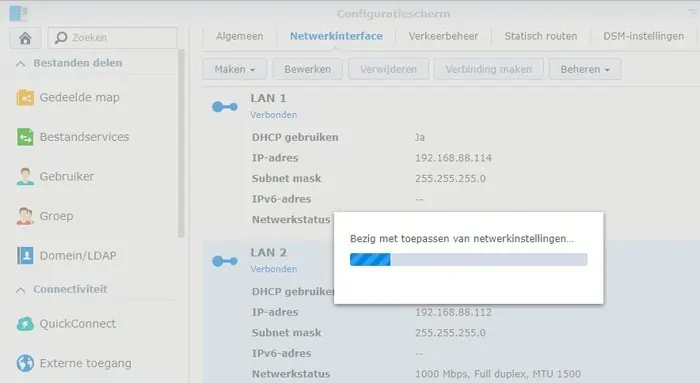

  1. De netwerk instellingen worden weggeschreven en uitgevoerd.
synology nas bonding

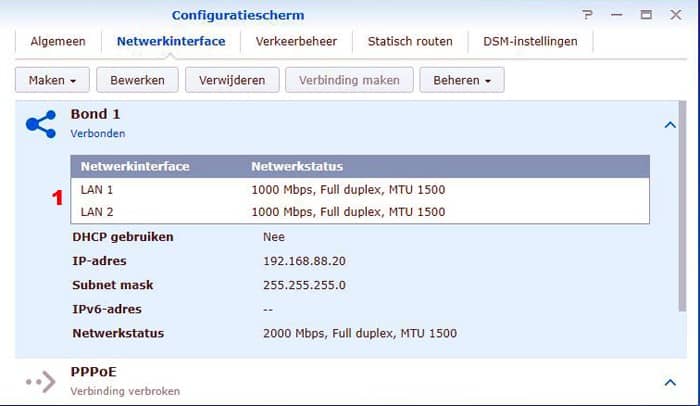

  1. Als de instellingen van kracht zijn zie je hier de status.
    Er kan een theoretische snelheid van 2000 Mbps. worden behaald.
    Dit is de eerste modus die hierboven werd besproken.

Actief / Standby:
Met deze modus biedt uw Synology NAS alleen netwerk fouttolerantie aan.

Dat wil zeggen, wanneer de actieve netwerkinterface uitvalt, zal een van de andere LAN-poort het overnemen. En dit om de netwerkverbinding te behouden.

Je kan deze modus dus configureren op een niet managed switch. En uiteraard met een managed switch die IEEE 802.3ad Link Aggregation ondersteunt.
Doch snelheidswinst wordt met deze actief/standby niet bekomen. Deze configuratie concentreert zich juist op netwerk fouttolerantie.

synology nas bonding
  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding
  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
synology nas bonding

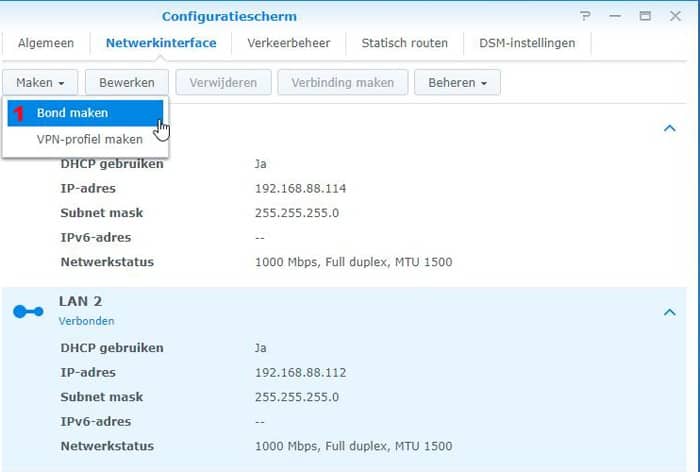

  1. Om bonding in te stellen klik op "Bond maken".
    Je ziet aan de interfaces dat deze op DHCP gebruiken staan.
    Dit om je later te tonen hoe je deze naar een vast IP-adres kan veranderen.
synology nas bonding

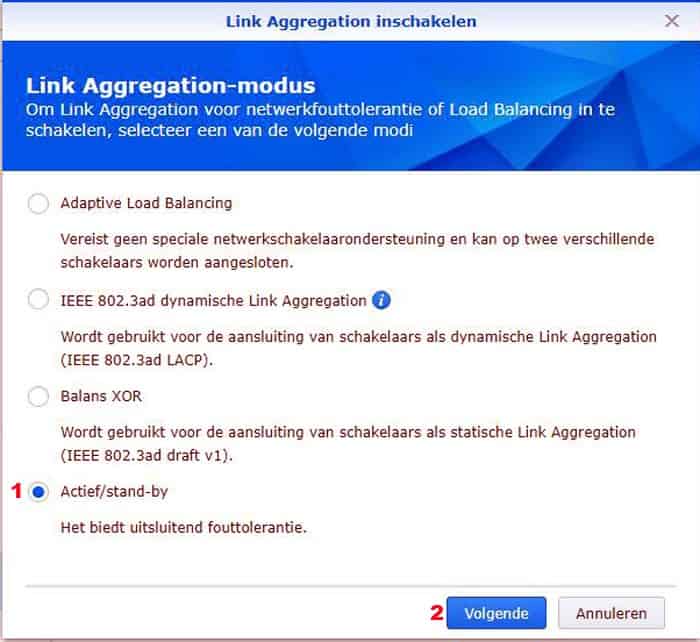

  1. Selecteer "Active/Stand-by" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding
  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding

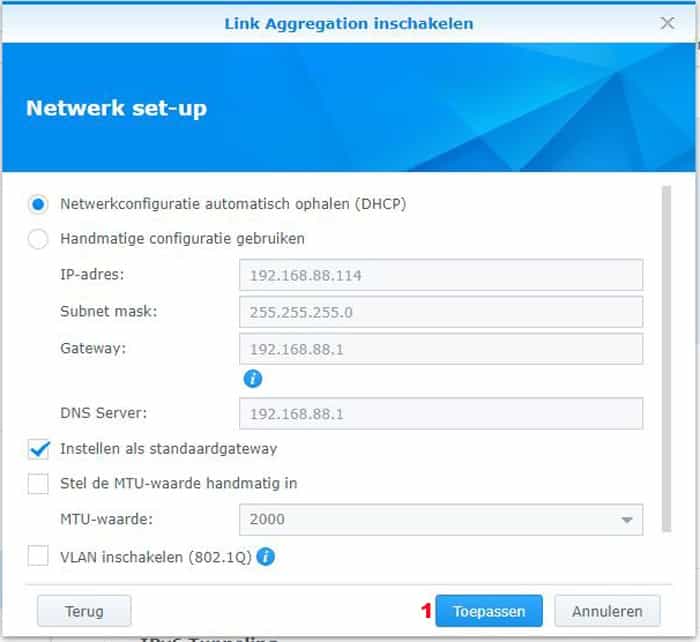

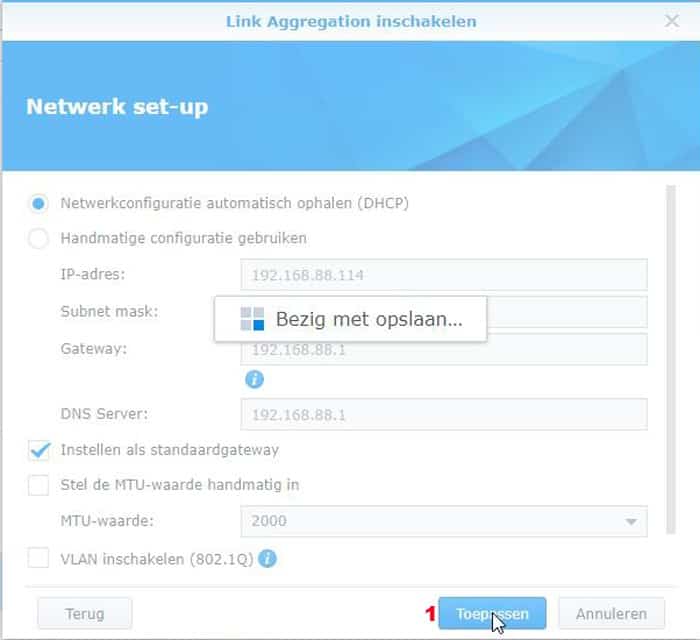

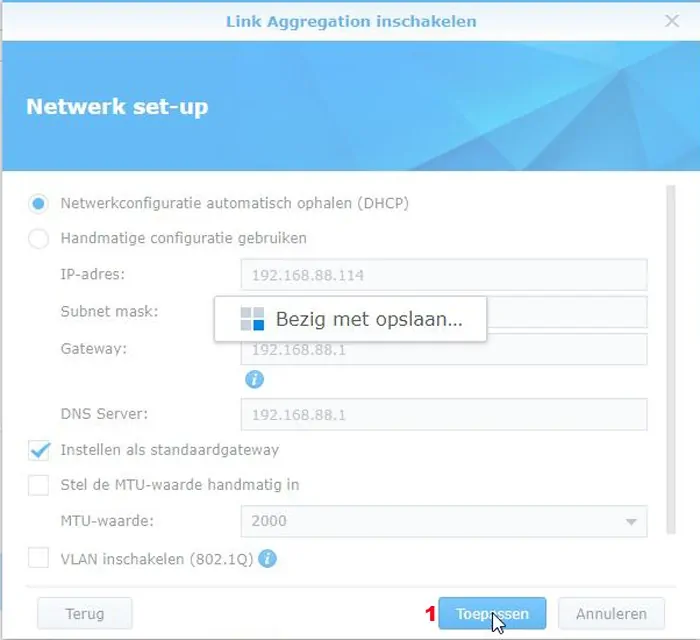

  1. Klik vervolgens op "Toepassen".
synology nas bonding

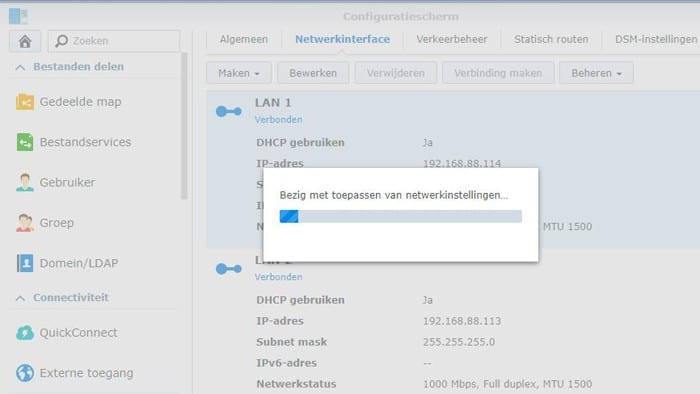

  1. De aangepaste configuratie wordt opgeslagen.
synology nas bonding
  1. Vervolgens wordt de configuratie uitgevoerd en creëerd deze de gekozen bonding modus.
synology nas bonding

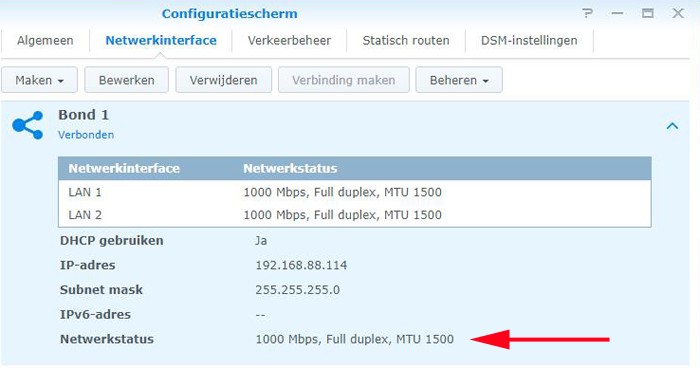

  1. Zoals al aangehaald zie je dat de snelheid op 1000 Mbps. blijft maar bij uitval van die ene interface zal de andere het overnemen.

Wat biedt IEEE 802.3ad Link Aggregation meer dan de twee bovenste modus'en

IEEE 802.3ad link aggregation biedt de volgende voordelen voor je Synology nas. Automatisch herstel wanneer een individuele verbinding faalt.
Uiteraard moet er één fysieke verbinding blijven bestaan. Gegevensoverdracht wordt als frames verdeeld over de twee fysieke verbindingen.

Alle frames die deel uitmaken van één specifiek datacommunicatiepakket zullen echter over dezelfde fysieke poort worden verzonden.

Dit zorgt er namelijk voor dat de aflevering van de individuele frames van een datacommunicatiepakket in de juiste volgorde wordt ontvangen.
En dit voorkomt zodoende foutieve aflevering van de data pakketten.

synology nas bonding

Bron: Zyxel.com

De meest rendabele bonding of link aggregatie op een Synology NAS en op een Zyxel managed switch op video

Met een managed switch kan je de volgende modus gebruiken

IEEE 802.3ad Dynamic Link Aggregation:
Deze configuratie optimaliseert het netwerkverkeer dat wordt ontvangen en verzonden door uw Synology NAS.
Dit vereist dat IEEE 802.3ad (dynamische) linkaggregatie (LACP, 802.1AX) wordt ingeschakeld op de switch.

Wat is nu juist LACP?
Indien twee apparaten via LACP een verbinding willen opbouwen, wisselen ze LACP-pakketten uit. Dit om elkaars status te bevestigen.

Als beide apparaten het LACP-pakket van elkaar ontvangen, verandert de poortstatus in "doorsturen". Dan kan pas het transporteren van pakketten beginnen.


Gesteld dat er geen LACP pakketten kan worden ontvangen wordt de poortstatus zodoende op "blok" gezet.
Dit met als gevolg dat er geen data transmissie plaatsvindt.

synology nas bonding
  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding
  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
  1. Om bonding in te stellen klik op "Bond maken".
synology nas bonding

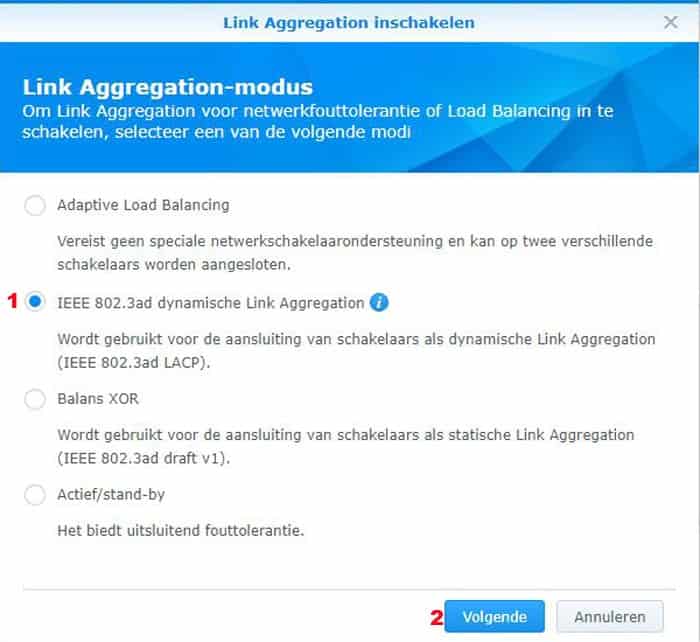

  1. Selecteer "IEEE 802.3ad dynamische link aggregation" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding
  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding
  1. Klik vervolgens op "Toepassen".
synology nas bonding

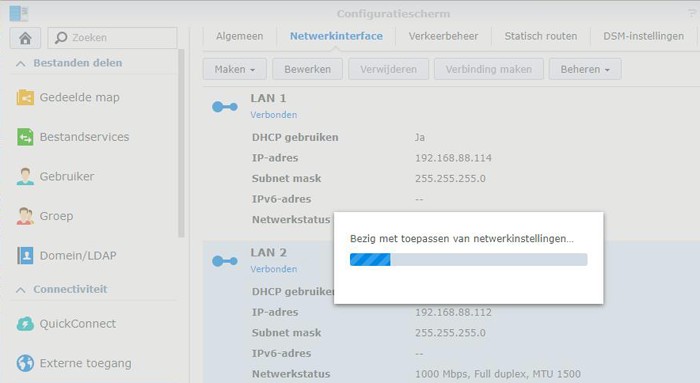

  1. De aangepaste configuratie wordt vervolgens toegepast.
synology nas bonding

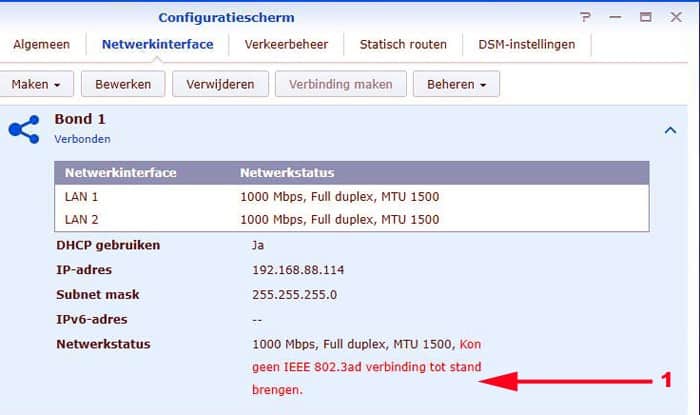

  1. Schrik niet van deze foutmelding want je moet de switch nog configureren voor Link Aggregatie.
    Ik maak deze op een Zyxel switch.

Configureren van link aggregatie op een Zyxel managed switch

synology nas bonding
  1. Log in op de managed switch en dubbelklik op "Link Aggregation".
synology nas bonding

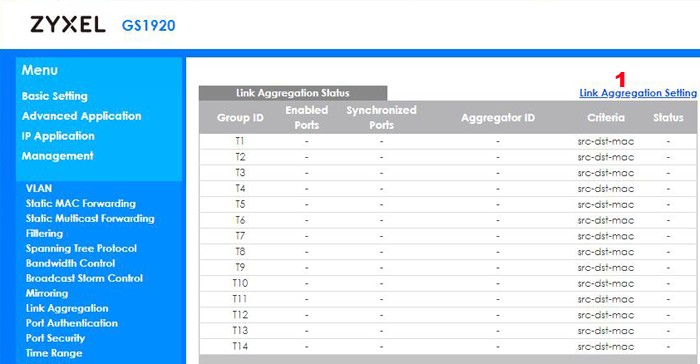

  1. Klik vervolgens op "Link Aggregation Settings".
synology nas bonding

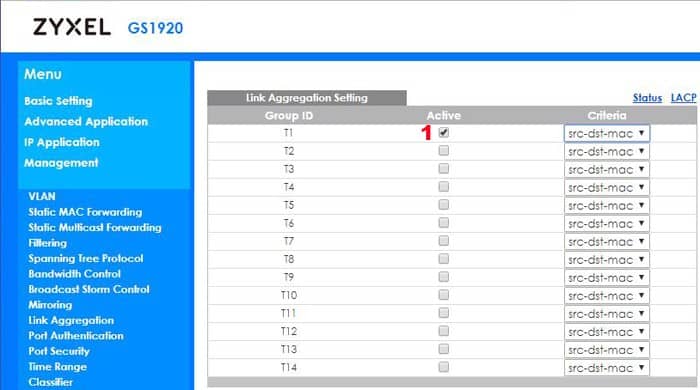

  1. Bij "Link Aggregation Settings" vink T1 aan, scrol vervolgens naar beneden.
synology nas bonding

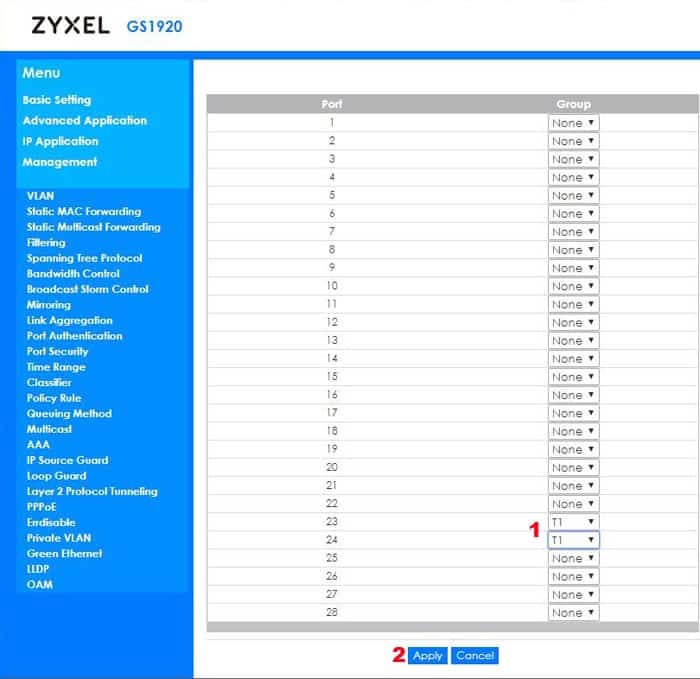

  1. Bij ports neem ik als voorbeeld poort 23 en 24, selecteer bij "none" T1
  2. Vervolgens klik onderaan op "apply".
synology nas bonding

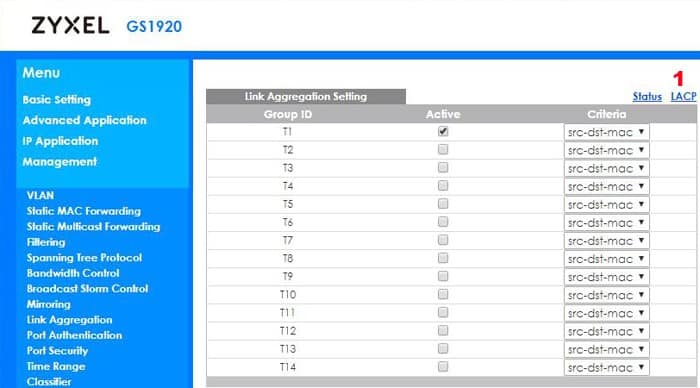

  1. Klik bovenaan vervolgens op "LACP".
synology nas bonding

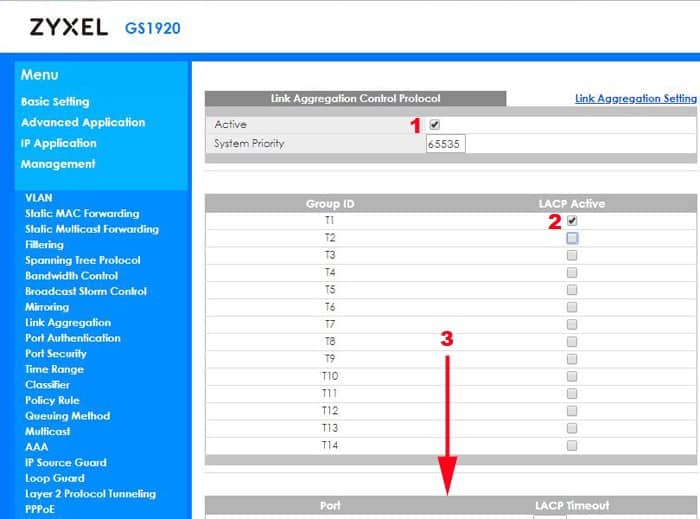

  1. Normaal staat het vinkje "active" al aangevinkt.
  2. Vink vervolgens T1 aan.
  3. Scrol vervolgens naar beneden.
synology nas bonding

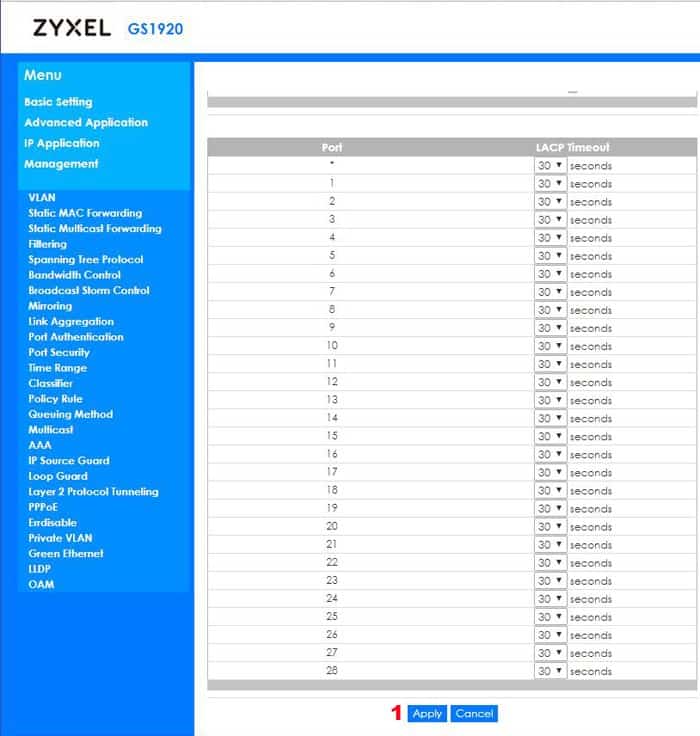

  1. KLik vervolgens op "Apply".
synology nas bonding

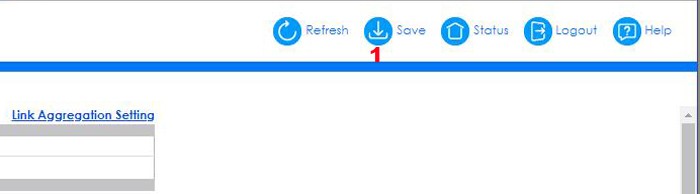

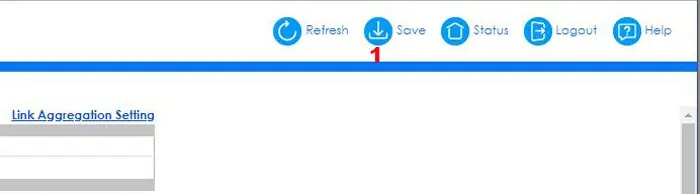

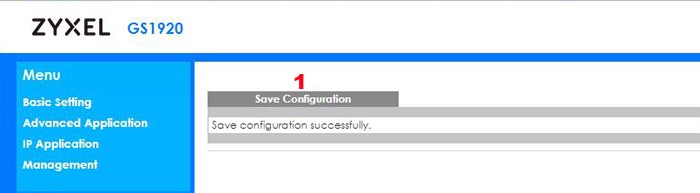

  1. Rechts bovenaan klik je op "Save".
synology nas bonding

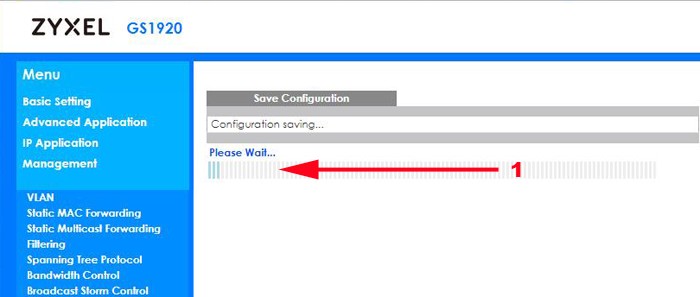

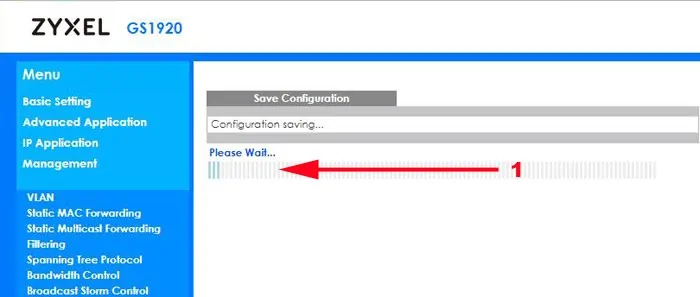

  1. De aangemaakte Link Aggregation wordt weggeschreven en aangemaakt.
synology nas bonding
  1. Eens de configuratie in orde zal er een bevestiging zijn.
synology nas bonding

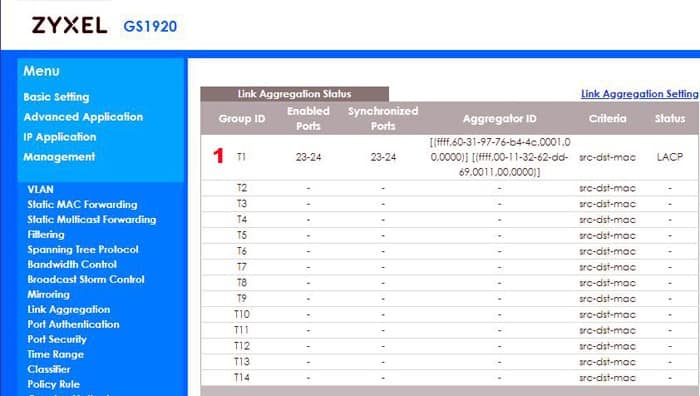

  1. Als je bij T1 iets ziet staan zoals hier is de Bonding actief.
synology nas bonding

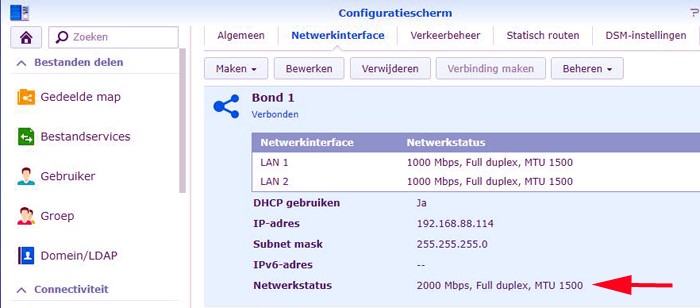

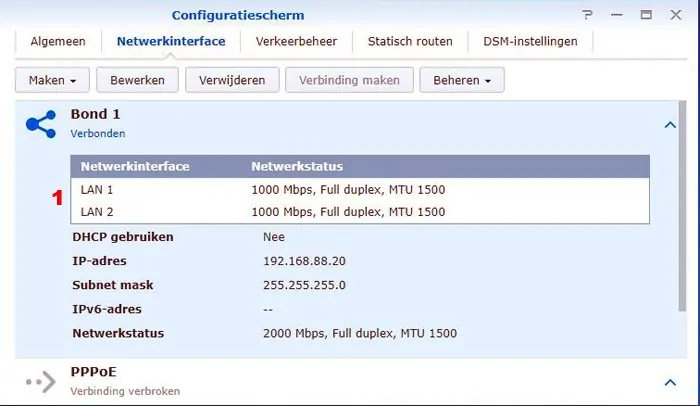

  1. Als je nu naar de Synology NAS terugkeert zal de foutmelding verdwenen zijn.
    Je ziet dat er een theoretische snelheid kan behaald worden van 2000 Mbps.

Dit is de beste Synology nas bonding die beschikbaar is. Zyxel bonding heeft hier ook geen problemen mee omdat de het trouwens gaat over een ondersteunende LACP switch. De laatste Synology Link Aggregation setup volgt hieronder.


Balance XOR:
Deze modus balanceert zodoende het netwerkverkeer dat wordt ontvangen en verzonden door uw Synology NAS.
Er is één vereiste dat Static Link Aggregation op de switch wordt ingeschakeld.

Indien er vervolgens meerdere switches worden gebruikt, moeten deze switches stackable geconfigureerd zijn.

Als Link Aggregation niet wordt ondersteund door de switch, kan het verkeer dat door uw Synology NAS wordt verzonden nog steeds worden uitgebalanceerd.

Met deze modus kunnen de verloren verbindingen worden gedetecteerd.
Doch de oorzaak bijvoorbeeld wanneer de Ethernet-kabels zijn losgekoppeld of de switch verkeerd is geconfigureerd wordt niet gedetecteerd.

synology nas bonding
  1. Login op je Synology NAS en klik vervolgens op "Configuratiescherm.
  2. Klik vervolgens door op het icoon "Netwerk"
synology nas bonding
  1. Klik bovenaan op het tabblad "Netwerkinterface".
  2. Klik vervolgens op Maken"
synology nas bonding
  1. Om bonding in te stellen klik op "Bond maken".

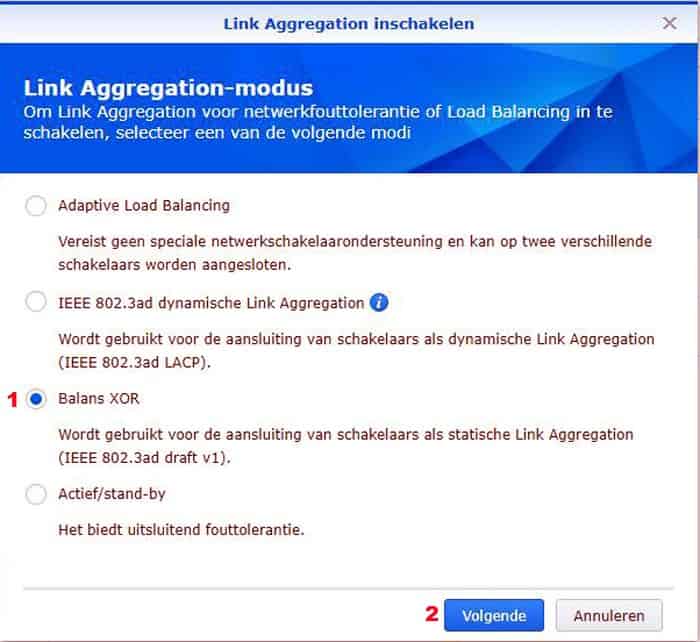

  1. Selecteer "Balans XOR" door het bolletje aan te vinken.
  2. Klik op "Volgende".
synology nas bonding
  1. Normaal worden automatisch alle interfaces aangevinkt.
  2. Klik op "Volgende".
synology nas bonding
  1. Klik vervolgens op "Toepassen".
synology nas bonding
  1. De aangepaste configuratie wordt vervolgens toegepast.

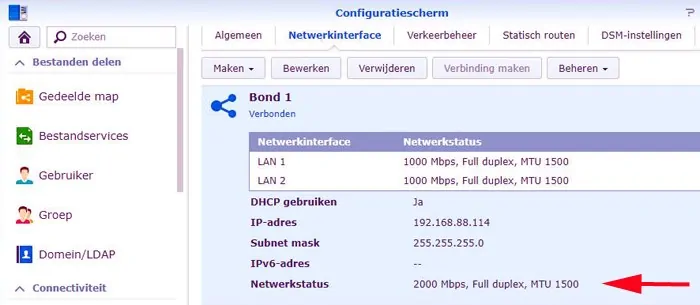

  1. Je ziet dat er een theoretische snelheid kan behaald worden van 2000 Mbps.
    Doch ik moest de Link Aggregatie afzetten op de Zyxel switch.

Verander het IP-adres verkregen door de DHCP-server naar een static IP

  1. Zoals al aangehaald ga ik hier in plaats van een IP-adres te verkrijgen van de DHCP-server een vast IP-adres instellen.
    Dit is trouwens sterk aangewezen bij een NAS.

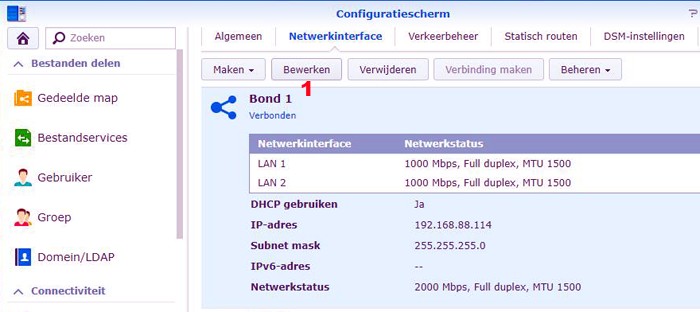

  1. Klik op het tabblad "Bewerken".

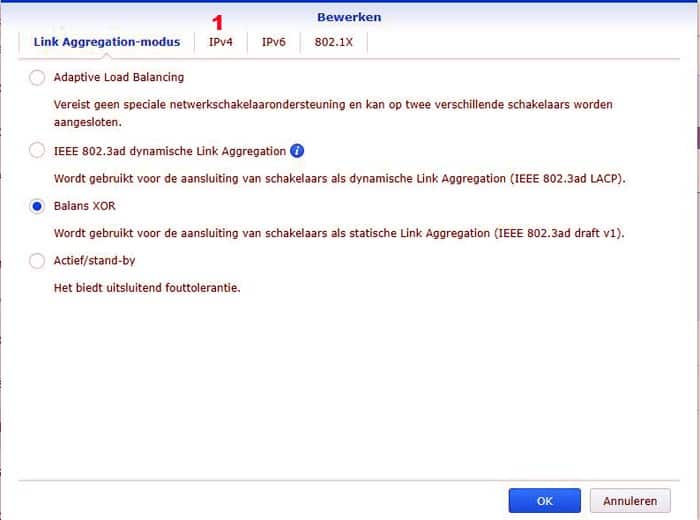

  1. KLik vervolgens op het tabblad "IPv4".

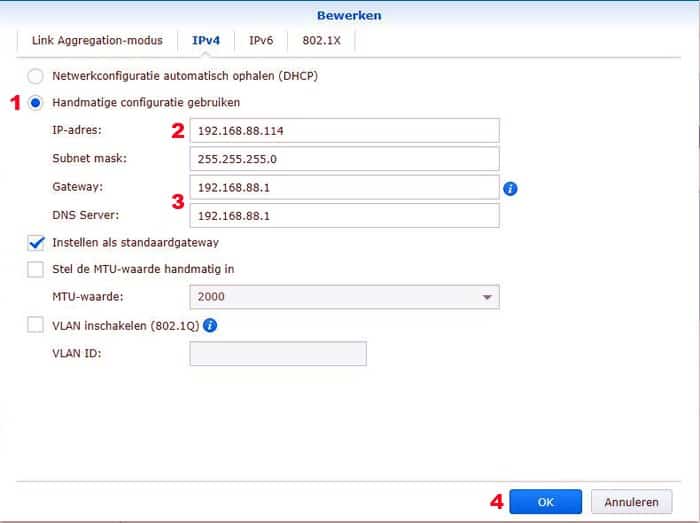

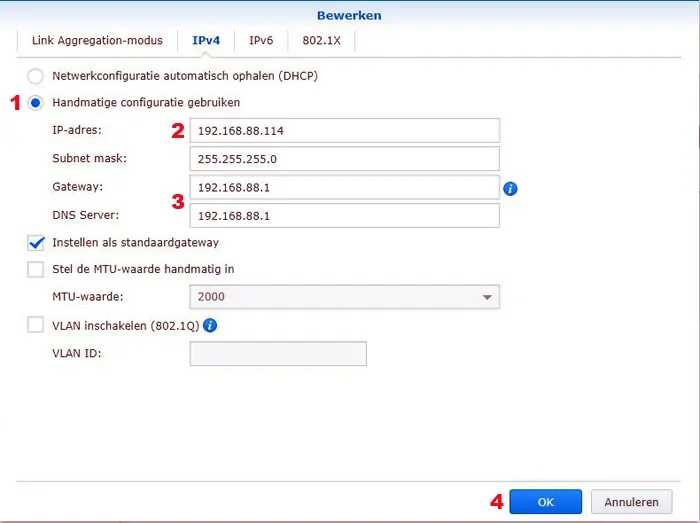

  1. Vink het bolletje aan bij "Handmatige configuratie gebruiken".
  2. Vervolgens geef een door jou gekozen IP-adres in.
  3. Vul vervolgens de Standaard gateway en DNS-server in.
  4. Klik om af te sluiten op "ok".

Synology bonding verwijderen

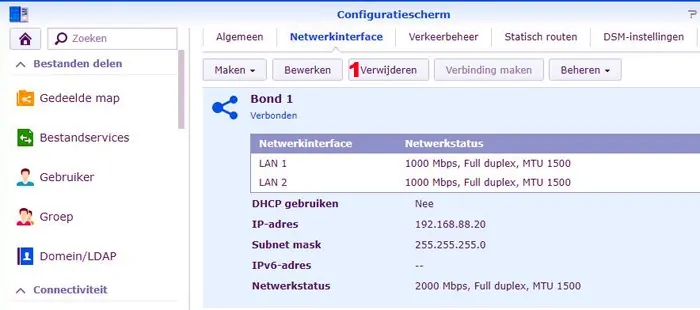

  1. KLik vervolgens op het tabblad "verwijderen".

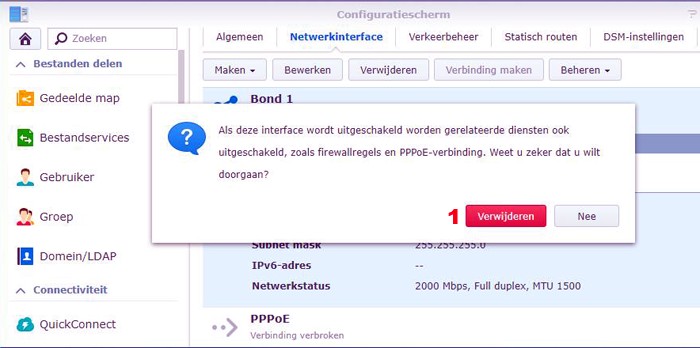

  1. Bevestig door nogmaals op "verwijderen" te klikken.
    Zie toe dat je uw Synology NAS nog kunt bereiken.
    Steek de netwerkkabels op een switch poort zonder bonding op geconfigureerd.

Dit was het dan betreft Synology bonding of anders gezegd link aggregation op de Synology NAS. Ik hoop alvast dat je er zodoende iets hebt van geleerd.
