digitus patch pannel aansluiten

Vond je dit artikel interessant? Deel deze met je vrienden en anderen alstublieft

digitus patch pannel aansluiten is niet zo moeilijk als men denkt.
Wat je vervolgens in het oog moet houden zijn de kleurcodes van de netwerkkabel.
Zodoende als je het artikel al hebt gelezen een netwerkkabel te krimpen weet je ondertussen dat je de Europese kleurvolgorde T568B moet handhaven.

In principe doet deze kleurcode niet ter zake en je kan dat op je eigen manier uitvoeren.
Doch als er een interventie moet gebeuren door iemand die je netwerk niet kent dan heb je problemen.

Het opzoeken hoe je eigen gemaakte kleurcode ineen zit kan je immers veel geld kosten.
Om dit te voorkomen heeft Europa een overeenkomst gemaakt.

Ik toon je voor alle zekerheid en als Een digitus patch pannel kan gerust in de zekeringkast hangen omdat deze totaal is afgedicht.
Trouwens gebruik best STP netwerkkabel met een stugge kern.

Het Digitus patch pannel mag gerust in de electriciteitskast hangen


In de elektriciteitskast komen allerhande kabels binnen.
Die kunnen op zich storingen geven aan je netwerk, daarom opteer ik de netwerkkabels zoveel mogelijk te scheiden van de anderen kabels.

Dit kan bijvoorbeeld door een gescheiden kabelgoot te gebruiken.
Zoals al aangehaald een STP netwerkkabel is hier dus op zijn plaats want een elektriciteitskast is één en al een storingsbron.

Raak nu niet in paniek, als je de tutorial serieus neemt hecht je vervolgens veel belang aan de isolatie tegen elektrische storingen en koop je vervolgens een goed geïsoleerde netwerkkabel.

Als je de netwerkkabels aan het Digitus patch pannel gaat patchen maak eerst en vooral een schema.

Welke kabel hoort bij welk nummer hoor ik je anders afvragen?
Maak dus een duidelijk schema aan zodoende je later als er iets schort aan je netwerk niet moet gaan uitzoeken welke kabel bij welk toestel hoort.

De kleurcode en wat uitleg van het Digitus patch pannel.

digitus patch pannel

Europese netwerkkabel kleurcode T568B

Beschrijving van het Digitus patch pannel

digitus patch pannel

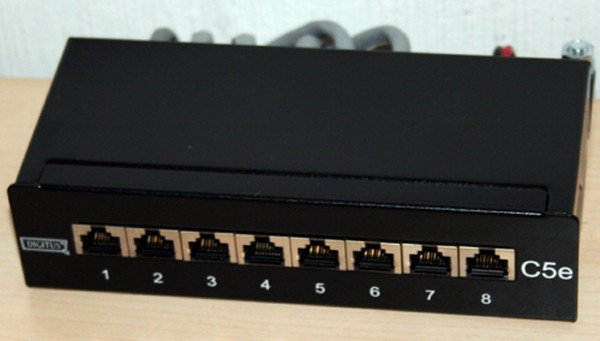

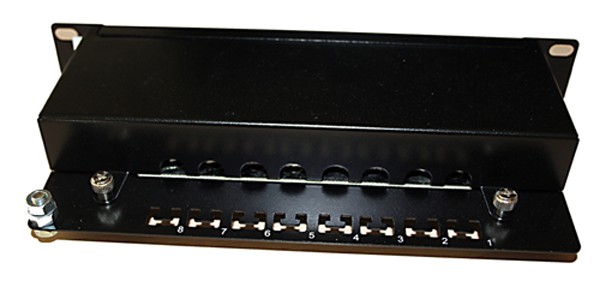

Dit is het Digitus patch pannel die ik je ga demonstreren.
Dit zijn één van de beste naar mijn mening omdat die een gesloten behuizing hebben.

Sommige patch pannels hebben dat niet en vervolgens ontvangen ze dan nog steeds elektrische storing factoren.
Voor technische inlichtingen klik hier.

digitus patch pannel

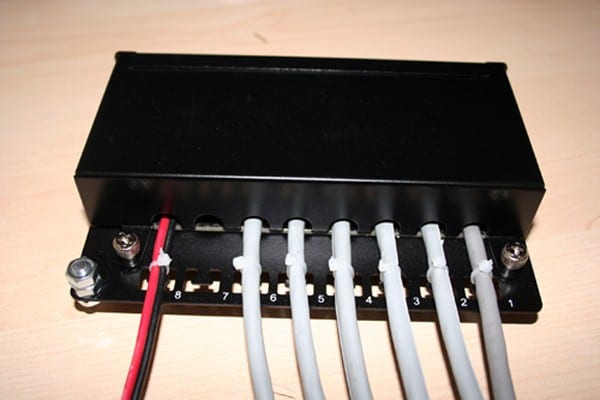

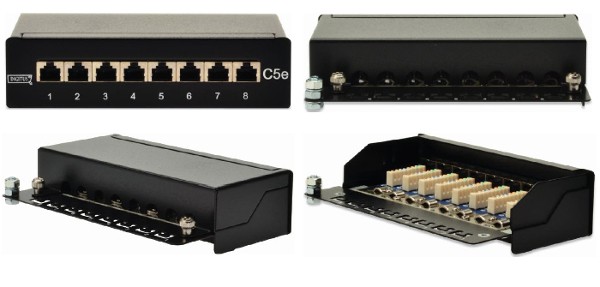

Aan de achterkant zijn er haakjes voorzien om spanbandjes te kunnen gebruiken.
Al met al zijn dit mijn favoriete patch pannels.

Het patchen van het Digitus patch pannel

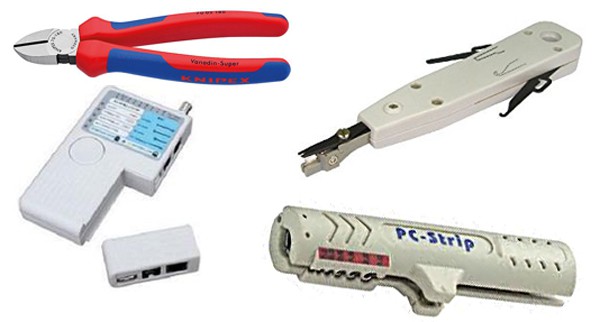

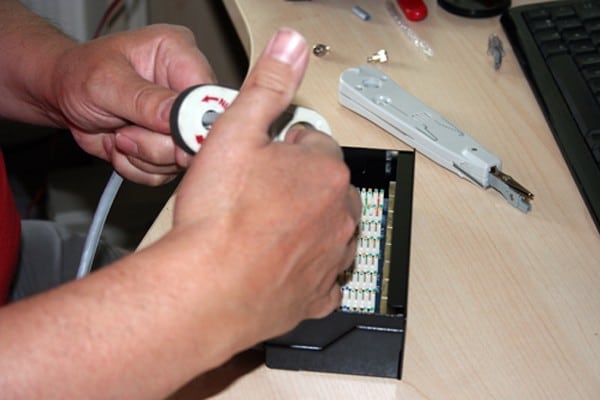

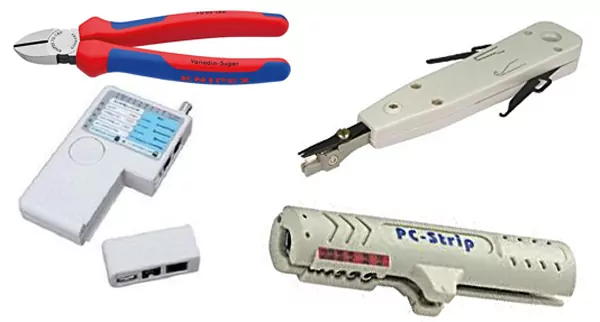

Het gereedschap om patch pannels te patchen zijn de volgende tools.
1- Netwerkkabel stripper
2- Punch down tool
3- Zijwaartse kniptang
4- Netwerkkabel tester

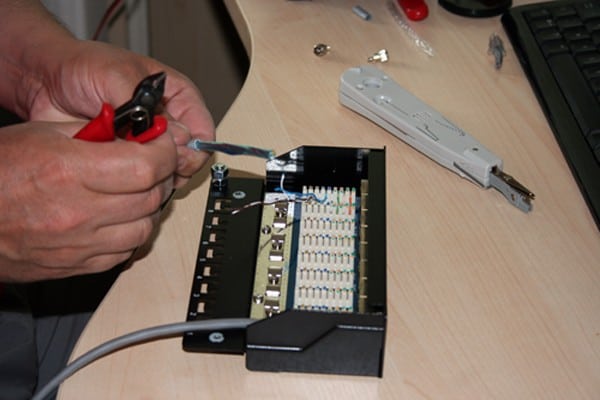

Strip de netwerkkabel 6 cm af. Dit is iets langer maar beter wat te lang dan te kort afgesneden.

Maak weliswaar de folie los van de aders maar laat nog een stukje over.

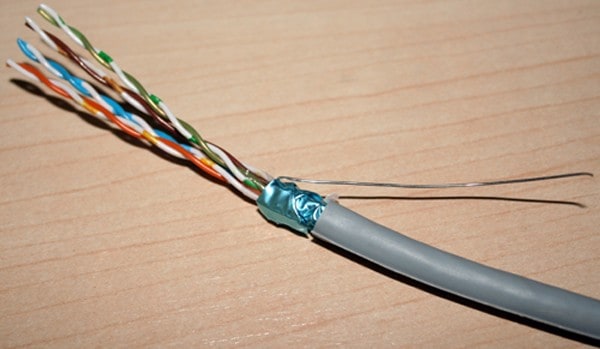

Van wat dichter bekeken zie je dat de folie mooi rond de aders zit. Dit heeft namelijk een reden.

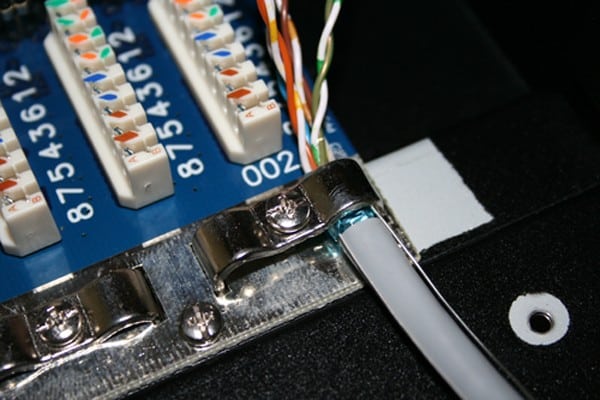

Schuif vervolgens de netwerkkabel in de klem tot als de aluminium folie de klem raakt.
Deze zorgt voor de isolatie van de netwerkkabel.

Als er geen andere netwerkkabel naast moet komen schroef vervolgens de klem vast.
Opgelet! Schroef daarentegen de klem niet te vast of de netwerkkabel wordt beschadigd.

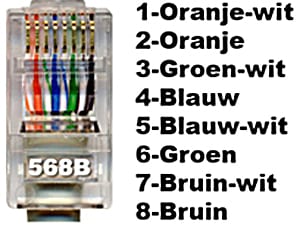

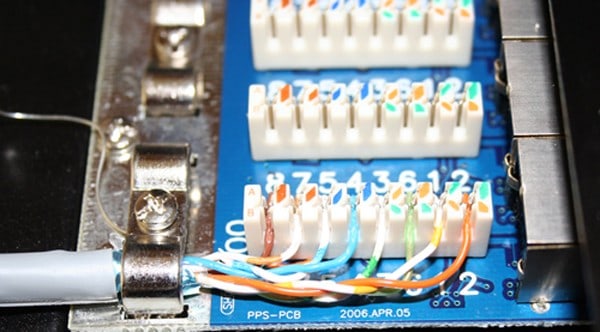

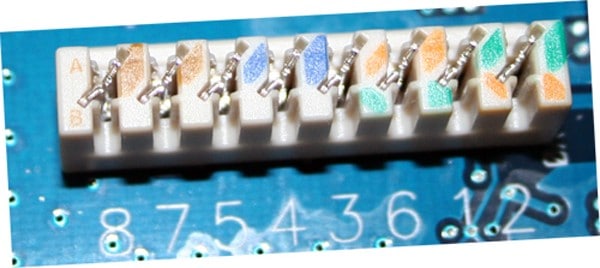

Op deze gemaakte foto zie je duidelijk de kleurcode, doch bij twijfel kan je de nummers volgen op de afbeelding van de rj45 stekker.

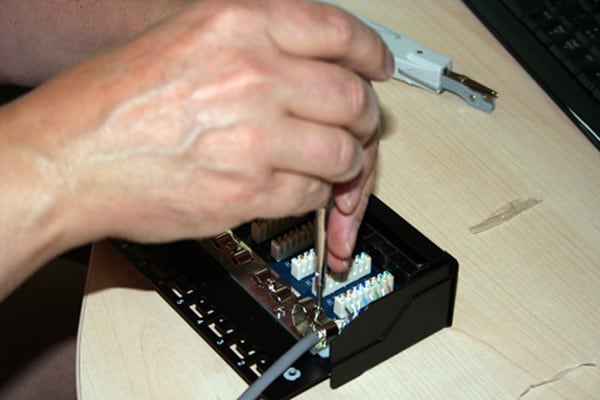

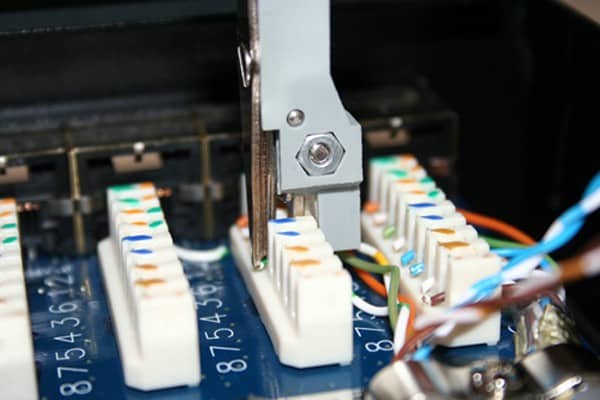

Ofschoon het allemaal gemakkelijk lijkt kan het zijn dat je de punch down tool omgekeerd houd.

Bijgevolg zal je de ader per ongeluk gaan afknippen en moeten herbeginnen.

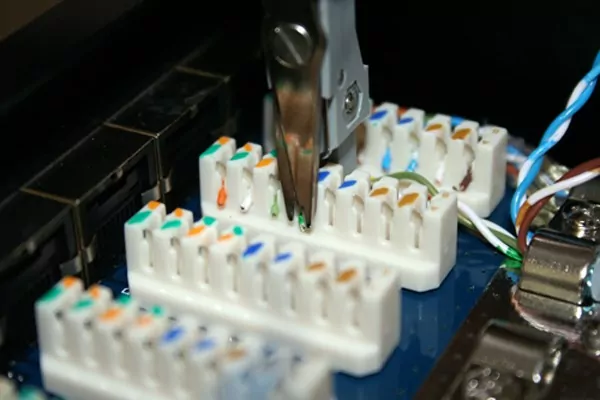

Er is namelijk een schaartje die de te lange ader afknipt.

Hier zie je het schaartje beter, je bent gewaarschuwd.

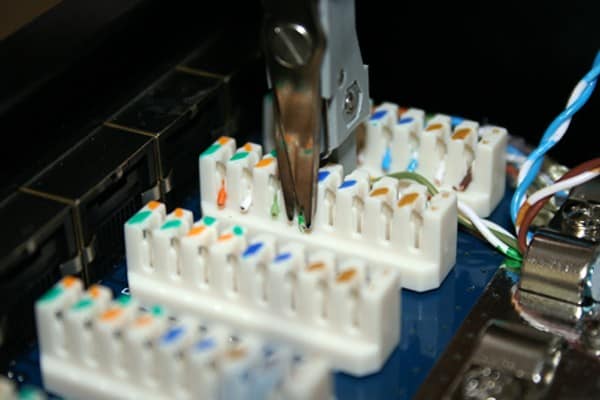

 Ten slotte maak dat de aders zoveel mogelijk getwist blijven dit draagt ertoe bij dat je netwerk een stukje beter werkt.
Orde is hier zeker op zijn plaats.

Als je goed kijkt zie je dat de netwerkkabel is vastgemaakt met een stripbandje.
De kabel mag wat vast zitten doch span de stripbandjes niet te hard aan.

Zo, dit is het resultaat. Je kan nu een schema maken welke kabel op welk poortje zit.
Ik wens je nog veel succes met het aanleggen van je eigen ontworpen netwerk.

Een film van Digitus hoe een Cat6A patch panel word gepatcht.
